Bedienungsanleitung für RCF ST 12-SMA II und ST 15-SMA II Aktiv-Bühnenmonitor

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die aktiven Bühnenmonitore RCF ST 12-SMA II und ST 15-SMA II. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät darf nur von qualifiziertem Personal installiert werden.

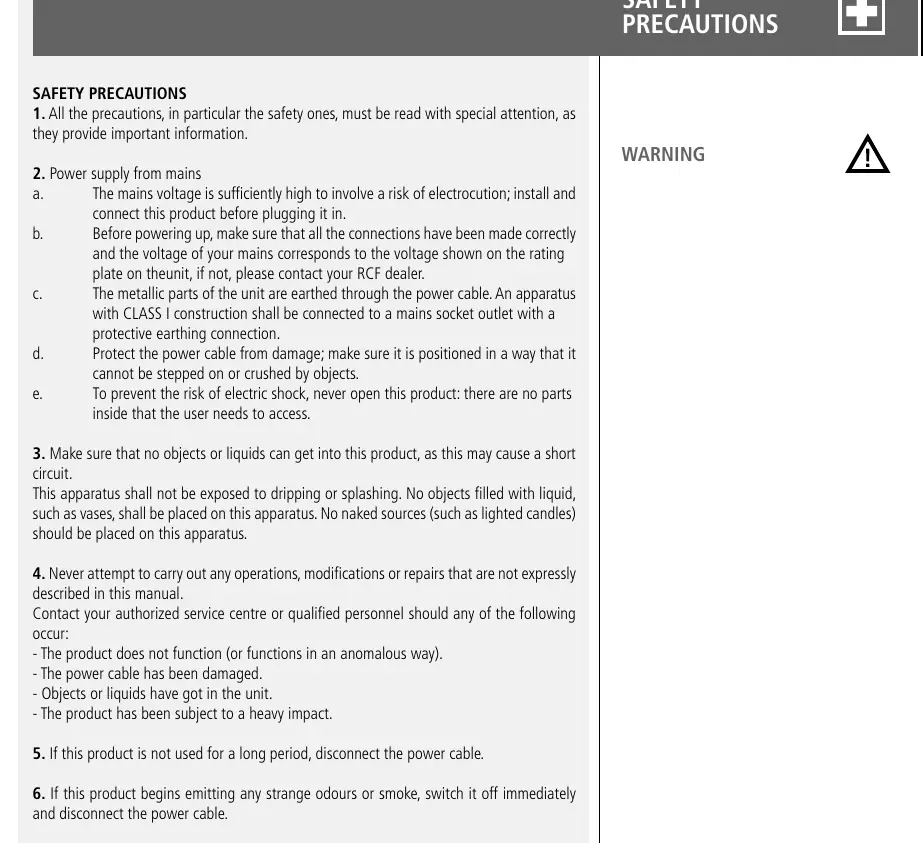

Sicherheitshinweise

• Stromversorgung: Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Das Gerät muss geerdet sein (Klasse I).
• Feuchtigkeit: Das Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden.
• Reparaturen: Öffnen Sie das Gerät nicht. Reparaturen dürfen nur von autorisiertem Servicepersonal durchgeführt werden.
• Gehörschutz: Bei hohen Schalldruckpegeln ist ein Gehörschutz zu tragen, um dauerhafte Gehörschäden zu vermeiden.

Produktbeschreibung und Bedienung

Die ST-Serie sind aktive 2-Wege-Lautsprecher mit digitaler Verstärkung und FIR-Filtertechnologie für transparenten Klang. Die Rückseite des Geräts enthält alle notwendigen Bedienelemente:

• Eingänge: XLR/Klinke-Kombibuchsen für symmetrische oder unsymmetrische Signale.
• Ausgang: XLR-Link-Ausgang zur Weiterleitung des Signals an weitere Lautsprecher.
• LED-Anzeigen: Limiter (rot), Signal (grün), Power Status (grün).
• Regler: Lautstärkeregler, EQ-Schalter (Flat/Boost), Eingangsempfindlichkeit (Mic/Line).

Installation

Die Lautsprecher verfügen über einen 35-mm-Flansch für die Montage auf einem Lautsprecherstativ. Warnung: Die Lautsprecher dürfen niemals an den Griffen aufgehängt werden; diese dienen ausschließlich dem Transport.

Fehlerbehebung

Der Mikroprozessor überwacht den Betrieb. Blinkende LEDs signalisieren Fehler:

• Warnung (1-2-maliges Blinken): Nicht schwerwiegender Fehler, Leistung nicht eingeschränkt.
• Limitierung (3-4-maliges Blinken): Fehler erkannt, Leistung um 3 dB reduziert.
• Fehler (5-8-maliges Blinken): Schwerwiegende Fehlfunktion, Gerät schaltet auf "Mute".

Bei Fehlern: Gerät vom Strom trennen, einige Minuten warten und neu verbinden. Wenn der Fehler bestehen bleibt, kontaktieren Sie den RCF-Service.

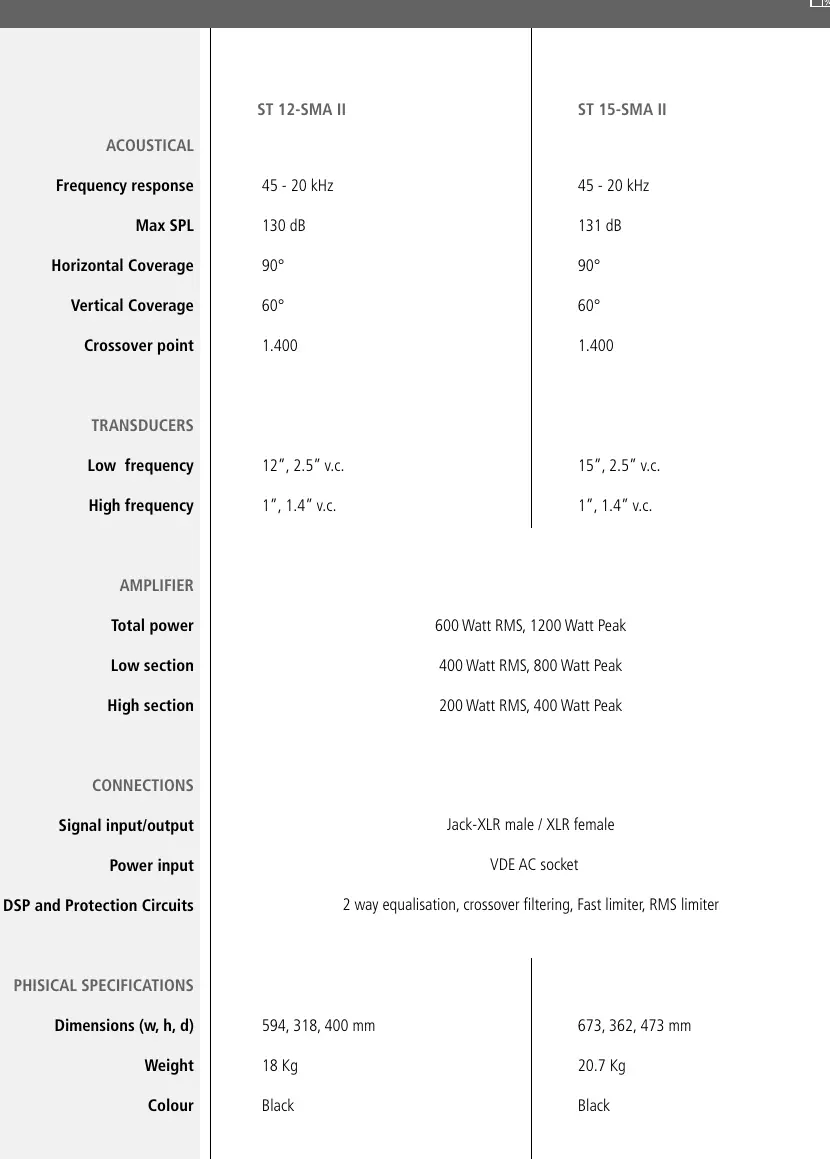

Technische Daten

Die Geräte bieten eine RMS-Leistung von 600W (ST 12-SMA II) bzw. 600W (ST 15-SMA II). Der Frequenzgang liegt bei 45 - 20 kHz. Weitere Details zu Schalldruck und Abmessungen finden Sie in der vollständigen Spezifikationstabelle im Handbuch.
