Schnellstartanleitung für JBL EON 700 Serie PA-Lautsprecher
Erfahren Sie, wie Sie Ihre JBL EON 700 Serie PA-Lautsprecher schnell einrichten, Geräte anschließen, Bluetooth-Audio koppeln und die Steuerung über das LCD-Display nutzen.
Inhaltsverzeichnis
Wichtige Informationen zur Inbetriebnahme
Diese Schnellstartanleitung unterstützt Sie bei der ersten Einrichtung Ihrer JBL EON 700 Serie. Stellen Sie sicher, dass die Firmware Ihres Lautsprechers auf dem neuesten Stand ist, indem Sie die JBL Pro Connect App aus dem App Store oder Google Play herunterladen.
Geräteübersicht und Anschlüsse

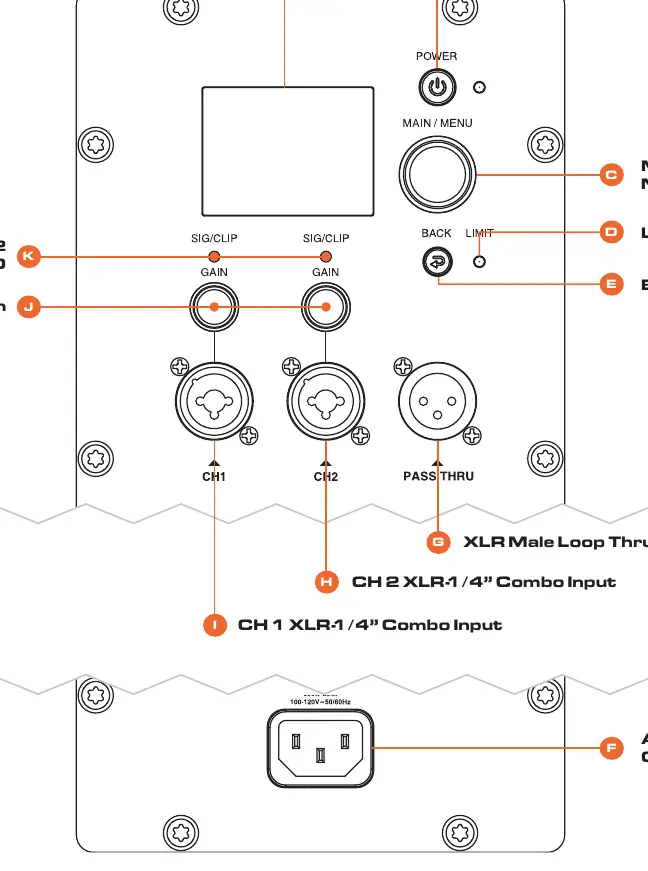

Das Rückseitenpanel des Lautsprechers bietet alle notwendigen Anschlüsse und Bedienelemente:
- LCD Panel (A): Anzeige für Menüführung und Einstellungen.
- Power (B): Ein-/Ausschalter.
- Main Volume / Menu Navigation (C): Drehregler für die Gesamtlautstärke und zur Navigation im LCD-Menü.
- Limit LED (D): Zeigt an, wenn das Signal den maximalen Pegel erreicht.
- Back Button (E): Zurück-Taste für die Menüführung.
- AC Power Connector (F): Anschluss für das Stromkabel.
- Eingänge (G, H, I): XLR-Kombibuchsen für den Anschluss Ihrer Audiogeräte.
- Channel Gains (J): Regler für die Eingangsempfindlichkeit der Kanäle 1 und 2.
- Signal Clip LED (K): Zeigt Übersteuerungen der Eingangssignale an.
Stromversorgung und Anschlüsse
- Verbinden Sie das Stromkabel mit dem AC Power Connector (F).
- Drücken Sie den Power Button (B) für ca. 0,5 Sekunden, um das Gerät einzuschalten.
- Drehen Sie die Channel Gains (J) vor dem Anschließen von Geräten vollständig nach links (Minimum).
- Verbinden Sie Ihre Audiogeräte mit den Input Jacks (G, H, I).
Kanalsteuerung
- Führen Sie das Eingangssignal in den gewünschten Kanal ein.
- Drehen Sie langsam den Main Volume (C) Regler, um die Gesamtlautstärke zu erhöhen.
- Passen Sie die Channel Gain Regler an, bis die gewünschte Lautstärke erreicht ist.
- Drücken Sie den Main/Menu (C) Knopf, um auf das LCD-Display zuzugreifen und weitere Einstellungen vorzunehmen.
Bluetooth-Audio
Das Gerät unterstützt Bluetooth-Audio-Streaming. Gehen Sie wie folgt vor, um Ihr Gerät zu koppeln:
- Drücken Sie den Main/Menu Knopf und navigieren Sie zum Feld Settings.
- Wählen Sie BT Audio Pairing aus.
- Suchen Sie in den Bluetooth-Einstellungen Ihres Quellgeräts nach dem EON700 Speaker und verbinden Sie sich.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton aus dem Lautsprecher
Stellen Sie sicher, dass die Channel Gains (J) aufgedreht sind und der Main Volume (C) Regler nicht auf Minimum steht.
Bluetooth-Gerät wird nicht gefunden
Stellen Sie sicher, dass Sie sich im Menü 'BT Audio Pairing' auf dem Lautsprecher befinden, bevor Sie die Suche auf Ihrem Smartphone/Tablet starten.
Signal verzerrt
Prüfen Sie die Signal Clip LEDs (K). Wenn diese leuchten, reduzieren Sie den entsprechenden Channel Gain (J).
Vor der Verwendung
- Stromkabel am AC Power Connector (F) anschließen.
- Channel Gains (J) vor dem Anschließen der Geräte ganz nach links drehen.
- JBL Pro Connect App für Firmware-Updates herunterladen.
- Sicherstellen, dass die Stromversorgung den Spezifikationen entspricht.
Technische Daten in der Praxis
- Channel Gain (J)
- Regelt die Eingangsempfindlichkeit des jeweiligen Kanals.
- Main Volume (C)
- Steuert die Gesamtlautstärke des Lautsprechers.
Abbildungen und Diagramme
- Das Rückseitenpanel zeigt die Anordnung der XLR-Kombibuchsen (G, H, I) für den Signaleingang.
- Der Main/Menu-Knopf (C) dient sowohl als Lautstärkeregler als auch als Steuerelement für das LCD-Display.
Modellkompatibilität
- Unterstützt Bluetooth-Audio-Streaming.
- Kompatibel mit der JBL Pro Connect App (App Store/Google Play).
