Bedienungsanleitung Califone Bluetooth Jackbox 1216BKBT

Erfahren Sie, wie Sie die Califone Bluetooth Jackbox 1216BKBT einrichten, koppeln und bedienen. Diese Anleitung enthält Informationen zu LED-Statusanzeigen, Daisy-Chain-Funktionen, Anschlussmöglichkeiten und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Califone Bluetooth Jackbox 1216BKBT Seite 1 Diagramm der Bedienelemente und Anschlüsse Seite 3

Wichtige Informationen aus der Anleitung

Die Califone Bluetooth Jackbox 1216BKBT ist ein Gerät zur Audioverteilung. Vor der ersten Verwendung muss das Gerät über das mitgelieferte Netzteil oder ein USB-Kabel an einem Computer vollständig aufgeladen werden. Das Gerät verfügt über eine automatische Abschaltfunktion, die es nach 6 Minuten Inaktivität im Leerlauf (ohne Kopplung) ausschaltet.

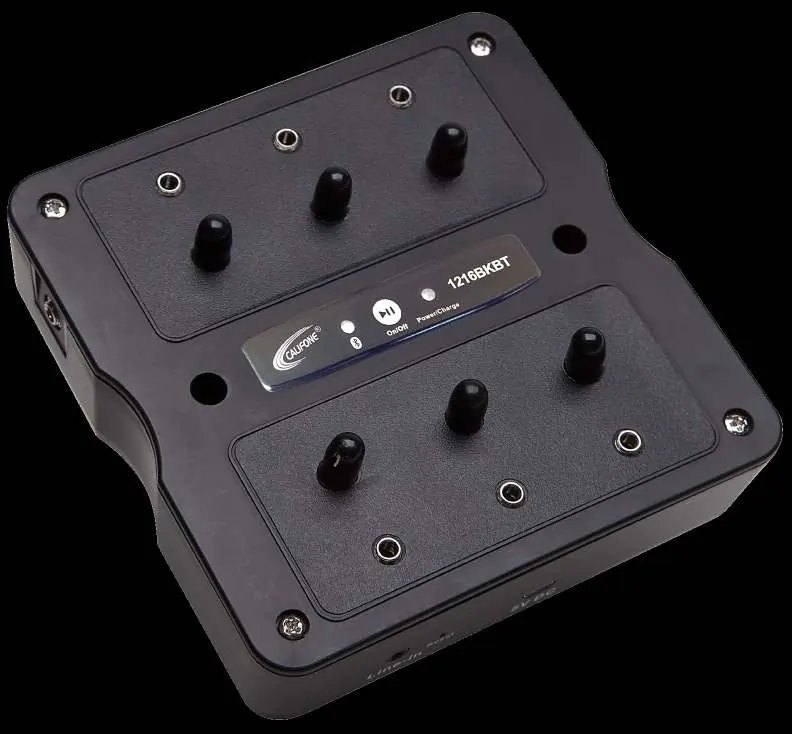

Califone Bluetooth Jackbox 1216BKBT
Califone Bluetooth Jackbox 1216BKBT

Produktübersicht

Diagramm der Bedienelemente und Anschlüsse
Diagramm der Bedienelemente und Anschlüsse
  • On/Off/Play/Pause-Taste: Zum Ein-/Ausschalten (3 Sekunden halten) und zur Mediensteuerung.
  • LED-Anzeigen: Power/Charge und Bluetooth-Status.
  • Anschlüsse: Kopfhöreranschluss, USB-Ladeanschluss (5VDC), 3.5mm Line-In, 3.5mm Daisy-Chain-Anschluss.
  • Lautstärkeregler: Individuelle Regler für die angeschlossenen Kopfhörer.

Einrichtung und Bluetooth-Kopplung

  1. Schalten Sie das Gerät ein, indem Sie das ON/OFF-Symbol für 3 Sekunden berühren. Die Bluetooth-LED blinkt rot/blau.
  2. Aktivieren Sie Bluetooth auf Ihrem Wiedergabegerät (iPhone, Android, Laptop).
  3. Suchen Sie nach dem Gerät Califone1216BT und koppeln Sie es.
  4. Nach erfolgreicher Kopplung blinkt die Bluetooth-LED 3-mal kontinuierlich.

LED-Statusanzeigen

  • Power ON: Bluetooth-LED leuchtet blau, Power/Charge-LED leuchtet grün.
  • Pairing: Bluetooth-LED blinkt rot/blau.
  • Connected/Pause: Bluetooth-LED blinkt 3-mal blau.
  • Streaming: Bluetooth-LED blinkt 2-mal blau, Power/Charge-LED leuchtet grün.
  • Low Battery: Bluetooth-LED blinkt rot.

Bedienung

  • Lautstärkeregelung: Nutzen Sie die individuellen Lautstärkeregler am Gerät.
  • Pause/Play: Berühren Sie das Pause/Play-Symbol für 2 Sekunden.
  • Line-In: Schließen Sie nicht-Bluetooth-fähige Audiogeräte (z. B. CD-Player) über das mitgelieferte 3.5mm-Kabel an. Diese Verbindung hat Vorrang vor Bluetooth.
  • Daisy-Chain: Verbinden Sie eine weitere Jackbox über den 3.5mm-Anschluss an der Seite, um zusätzliche Hörer zu versorgen.

Sicherheit und Wartung

Verwenden Sie das Gerät nicht in der Nähe von Wasser oder Hitzequellen. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Lösungsmittel. Versuchen Sie nicht, das Gerät selbst zu reparieren; wenden Sie sich bei Bedarf an qualifiziertes Servicepersonal.

Praktische Hilfe

Typische Probleme

Gerät schaltet sich unerwartet aus

Das Gerät schaltet sich automatisch nach 6 Minuten im Leerlauf ab, wenn keine Bluetooth-Kopplung besteht.

Schwierigkeiten bei der Kopplung in Klassenzimmern

Es wird empfohlen, mehrere Jackboxen nacheinander zu koppeln, um eine versehentliche Verbindung mit benachbarten Geräten zu vermeiden.

Vor der Verwendung

  • Gerät vor der ersten Nutzung vollständig aufladen.
  • Bluetooth am Wiedergabegerät (Smartphone, Laptop) aktivieren.
  • Sicherstellen, dass sich das Gerät in Reichweite (ca. 9 Meter) befindet.
  • Prüfen, ob das mitgelieferte 3.5mm-Kabel für Line-In-Verbindungen bereitliegt.

Technische Daten in der Praxis

Bluetooth-Reichweite
Bis zu 30 Fuß (ca. 9 Meter).
Line-In Priorität
Sobald ein Gerät am Line-In-Anschluss angeschlossen ist, wird die Bluetooth-Verbindung unterbrochen.
Auto-Shut-Off
Automatisches Ausschalten nach 6 Minuten ohne aktive Kopplung.

Abbildungen und Diagramme

  • Die 9 nummerierten Punkte auf dem Gerät identifizieren die Tasten, Anschlüsse und LEDs.
  • Punkt 6 ist der USB-Ladeanschluss (5VDC).
  • Punkt 7 ist der 3.5mm Line-In-Eingang für kabelgebundene Audioquellen.
  • Punkt 8 ist der Daisy-Chain-Ausgang zur Erweiterung der Höreranzahl.

Modellkompatibilität

  • Kompatibel mit allen Bluetooth-fähigen Geräten (iPhone, Android, Laptop).
  • Line-In-Anschluss für nicht-Bluetooth-Audiogeräte wie Boomboxen oder CD-Player.
