Bedienungsanleitung für RCF NXL 14-A Zubehör
Installationsanleitung für RCF NXL 14-A Zubehör. Enthält Anweisungen zur Montage der horizontalen und vertikalen Halterungen sowie des Stativ-Montage-Kits.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das Zubehör des RCF NXL 14-A Lautsprechers. Es deckt die Montage der horizontalen Halterung (HBR60683/HBR60684), der vertikalen Halterung (VBR60681/VBR60682) und des Stativ-Montage-Kits (PMK60678/PMK60679) ab. Die Installation sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Sicherheitshinweise
- Die Aufhängung von Objekten ist gefährlich und erfordert Fachkenntnisse.
- Installieren Sie das System gemäß den nationalen und lokalen Vorschriften.
- Überprüfen Sie das System mindestens einmal jährlich auf Anzeichen von Schwäche oder Beschädigung.
- Verwenden Sie nur von RCF spezifiziertes Zubehör.
- Hängen Sie den Lautsprecher niemals an den Griffen auf; diese dienen nur dem Transport.
Horizontale Halterung (HBR60683 / HBR60684)
Wandmontage: Befestigen Sie die Halterung an der Wand, indem Sie Schrauben durch die vier Ecklöcher und das mittlere Loch führen.
Aufhängung: Verwenden Sie bei der Aufhängung immer das mittlere Loch und bei Bedarf weitere Löcher.

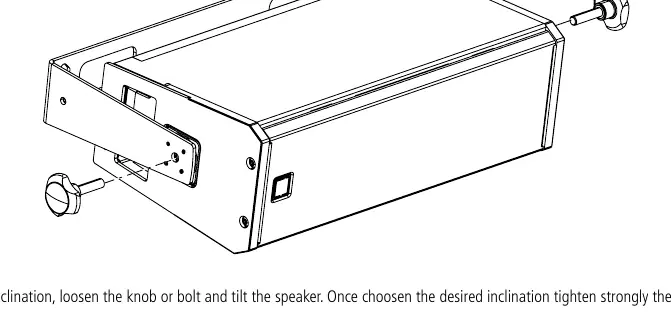

Montage am Lautsprecher: Platzieren Sie die Halterung am Lautsprecher und sichern Sie sie mit den mitgelieferten Knöpfen oder Schrauben. Zur Neigungseinstellung lösen Sie die Knöpfe, neigen den Lautsprecher und ziehen die Knöpfe wieder fest.
Vertikale Halterung (VBR60681 / VBR60682)
Wandmontage: Sichern Sie die Halterung an der Wand durch die vier Ecklöcher und das mittlere Loch.

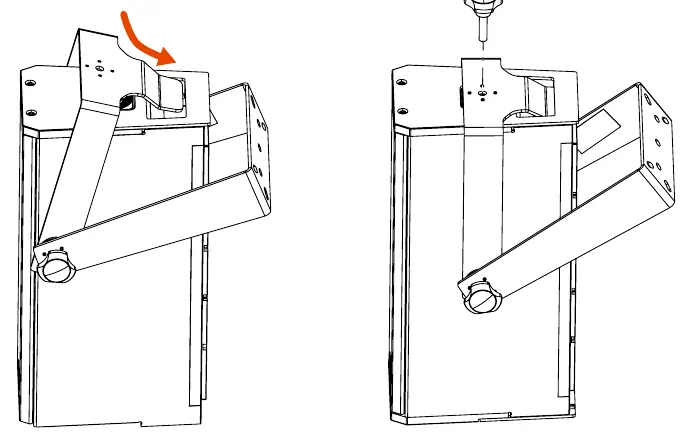

Montage am Lautsprecher: Führen Sie die Halterung in den Lautsprechergriff ein, bringen Sie die Löcher zur Deckung und sichern Sie sie mit dem mitgelieferten Knopf oder der Schraube.
Stativ-Montage-Kit (PMK60678 / PMK60679)
Montage: Schrauben Sie das Stativ-Montage-Kit in das obere oder untere Loch des Lautsprechers. Sobald es fest sitzt, kann der Lautsprecher auf einem Stativ oder einem Subwoofer montiert werden.
Warnhinweise
Stellen Sie bei der Verwendung mit einem Subwoofer sicher, dass dieser auf einem ebenen, horizontalen Boden steht. Die Verwendung von Stativen und Montagezubehör erfordert geschultes Personal, um Gefahren für Personen und Sachwerte zu vermeiden.
Praktische Hilfe
Typische Probleme
Lautsprecher hängt schief oder lässt sich nicht neigen
Lösen Sie die seitlichen Knöpfe oder Schrauben, stellen Sie die gewünschte Neigung ein und ziehen Sie die Knöpfe anschließend fest an.
Unsichere Wandmontage
Stellen Sie sicher, dass bei der Wandmontage immer die vier Ecklöcher sowie das mittlere Loch der Halterung verwendet werden.
Vor der Verwendung
- Prüfen Sie, ob das Zubehör für Ihr Modell (NXL 14-A) geeignet ist.
- Stellen Sie sicher, dass die Montagefläche das Gewicht des Systems tragen kann.
- Verwenden Sie nur Original-Zubehör von RCF.
- Stellen Sie sicher, dass der Untergrund (Boden/Subwoofer) eben ist, bevor Sie den Lautsprecher auf einem Stativ montieren.
- Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
Technische Daten in der Praxis
- HBR60683 / HBR60684
- Horizontale Halterung für RCF NXL 14-A.
- VBR60681 / VBR60682
- Vertikale Halterung für RCF NXL 14-A.
- PMK60678 / PMK60679
- Stativ-Montage-Kit für RCF NXL 14-A.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Verschraubung der Halterungen an der Wand und am Lautsprecher.
- Die Abbildungen verdeutlichen, dass die Griffe nicht zur Aufhängung verwendet werden dürfen.
Modellkompatibilität
- Dieses Zubehör ist ausschließlich für den RCF NXL 14-A Lautsprecher konzipiert.
