Installationsanleitung für QuickBOLT 17727SS Dachmontageset
Detaillierte Installationsanleitung für das QuickBOLT 17727SS Dachmontageset. Erfahren Sie, wie Sie das System sicher auf Asphalt-Schindeldächern montieren, inklusive benötigter Materialien und Drehmomentvorgaben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das QuickBOLT 17727SS ist ein Dachmontageset für Asphalt-Schindeldächer. Die Installation erfordert das Vorbohren, Abdichten und Verschrauben mit einem Mindestdrehmoment von 125 lbs/inch. S. 2
Wichtigste Schritte
- Vorbohren und Abdichten S. 2
- Kompression des Microflashing S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Mindestdrehmoment | 125 lbs/inch | Erforderlich für die korrekte Kompression des Microflashing. | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument enthält die Installationsanweisungen für das QuickBOLT 17727SS Dachmontageset mit 4" Microflashing für Asphalt-Schindeldächer. Befolgen Sie diese Schritte sorgfältig, um eine sichere und dichte Montage zu gewährleisten.
Benötigte Materialien
- Rafter-Locator (Sparrensuchgerät)
- Kreide oder Stift
- Bohrmaschine mit 3/16" Bohrer
- MFG-zugelassenes Dichtmittel
- M6-Tiefbett-Sechskant-Steckschlüssel
- 1/2"-Schraubenschlüssel
Installationsschritte

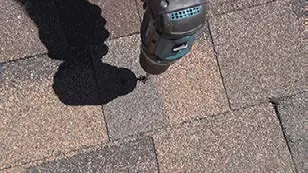

- Lokalisieren Sie den Sparren und bohren Sie das Loch vor.
- Füllen Sie die vorgebohrte Öffnung mit MFG-zugelassenem Dichtmittel.
- Tragen Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Unterlegscheibe auf.
- Platzieren Sie das Microflashing und drehen Sie die Schraube ein, bis sie das Material komprimiert.
- Setzen Sie den L-Fuß auf.
- Setzen Sie die Mutter auf und ziehen Sie diese fest, bis die Verbindung sicher ist.
Technische Vorgaben
Um das Microflashing ordnungsgemäß mit dem QuickBOLT zu komprimieren, ist ein Mindestdrehmoment von 125 lbs/inch erforderlich.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass das Dichtmittel korrekt um die Unterseite der Microflashing-Unterlegscheibe aufgetragen wurde.
Überprüfen Sie, ob das Mindestdrehmoment von 125 lbs/inch eingehalten wurde, um eine ordnungsgemäße Kompression zu erreichen.
Vor der Verwendung
- Sparren lokalisieren
- Geeignetes Dichtmittel (MFG-zugelassen) bereitstellen
- Bohrmaschine mit 3/16" Bohrer vorbereiten
- M6-Tiefbett-Sechskant-Steckschlüssel und 1/2"-Schraubenschlüssel bereitlegen
