Installationsanleitung für QuickBOLT 17721SS Dachhalterung
Erfahren Sie, wie Sie das QuickBOLT 17721SS Low Profile Multi Roof Mount Kit korrekt installieren. Diese Anleitung enthält eine Liste der empfohlenen Materialien, eine Schritt-für-Schritt-Installationsanleitung sowie wichtige technische...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das QuickBOLT 17721SS ist ein Dachmontagesystem für Asphaltschindeldächer. Die Installation erfordert das Vorbohren der Sparren, das Abdichten des Lochs und der Microflashing-Scheibe sowie das Festziehen mit einem Mindestdrehmoment von 125 lbs/inch. S. 2
Wichtigste Schritte
- Bohren Sie das Loch vor und füllen Sie es mit Dichtmittel. S. 2
- Tragen Sie Dichtmittel auf die Unterseite der Microflashing-Scheibe auf. S. 2
- Ziehen Sie die Mutter mit mindestens 125 lbs/inch Drehmoment fest. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Mindestdrehmoment | 125 lbs/inch | Erforderliches Drehmoment zur korrekten Kompression der Microflashing-Dichtung. | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanweisungen S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanleitung für das QuickBOLT 17721SS Low Profile Multi Roof Mount Kit, das speziell für die Verwendung auf Asphaltschindeldächern entwickelt wurde. Die Einhaltung der korrekten Installationsschritte und des Mindestdrehmoments ist entscheidend für die Integrität der Dachabdichtung.
Empfohlene Materialien
- Rafter-Locator (Sparrensuchgerät)
- Kreide oder Stift
- Bohrmaschine mit 3/16 Zoll Bohrer
- MFG-zugelassenes Dichtmittel
- M6 Tiefbett-Sechskant-Steckschlüssel
- 1/2 Zoll Schraubenschlüssel
Installationsanweisungen

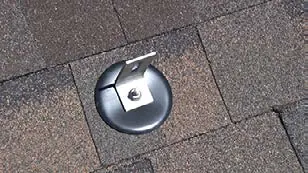

- Sparren lokalisieren und vorbohren: Suchen Sie den Sparren und bohren Sie das Loch vor.
- Abdichten: Füllen Sie das vorgebohrte Loch mit einem MFG-zugelassenen Dichtmittel.
- Microflashing vorbereiten: Tragen Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Scheibe auf.
- Montage: Platzieren Sie die Microflashing-Scheibe und drehen Sie die Schraube ein, bis sie komprimiert ist.
- L-Fuß anbringen: Setzen Sie den L-Fuß ein.
- Festziehen: Setzen Sie die Mutter ein und ziehen Sie diese fest, bis sie sicher sitzt.
Technische Spezifikationen
Um die Microflashing-Scheibe korrekt mit dem QuickBOLT zu komprimieren, muss ein Mindestdrehmoment von 125 lbs/inch angewendet werden.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass das vorgebohrte Loch vollständig mit Dichtmittel gefüllt ist und die Microflashing-Scheibe durch das korrekte Anziehen der Schraube ausreichend komprimiert wurde.
Vor der Verwendung
- Rafter-Locator zur Sparrensuche
- Kreide oder Stift zum Markieren
- Bohrmaschine mit 3/16 Zoll Bohrer
- MFG-zugelassenes Dichtmittel
- M6 Tiefbett-Sechskant-Steckschlüssel
- 1/2 Zoll Schraubenschlüssel
