Bedienungsanleitung für QTX VertiBox 160.485UK Nebelmaschine

Schnellstartanleitung und Bedienungshilfe für die QTX VertiBox 160.485UK Nebelmaschine. Erfahren Sie alles über Einrichtung, DMX-Steuerung, Fernbedienung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die QTX VertiBox wird über das rückseitige Bedienfeld oder die RF-Fernbedienung gesteuert. Nach dem Einschalten benötigt das Gerät 4-5 Minuten zum Aufwärmen. Der Nebelausstoß kann manuell oder via DMX (8 Kanäle) ausgelöst werden. S. 3, 4

Wichtigste Schritte

Inbetriebnahme S. 3
DMX-Steuerung S. 5

Erste Inbetriebnahme

Tank füllen und aufwärmen S. 3

Probleme und Lösungen

Kein Nebelausstoß

Fluidstand prüfen, Leitungen auf Blockaden prüfen, DMX-Einstellungen kontrollieren.

S. 6

Wartung und Reset

Reinigung des Nebelmechanismus S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistung	1200W	Heizleistung	S. 5
Tankkapazität	1.2 Liter	Fassungsvermögen	S. 5

Wo es im PDF steht

Produktübersicht S. 1
Sicherheit und Wartung S. 2
Inbetriebnahme und Rückseite S. 3
Bedienung und Fernbedienung S. 4
DMX-Tabelle und Spezifikationen S. 5
Fehlerbehebung S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

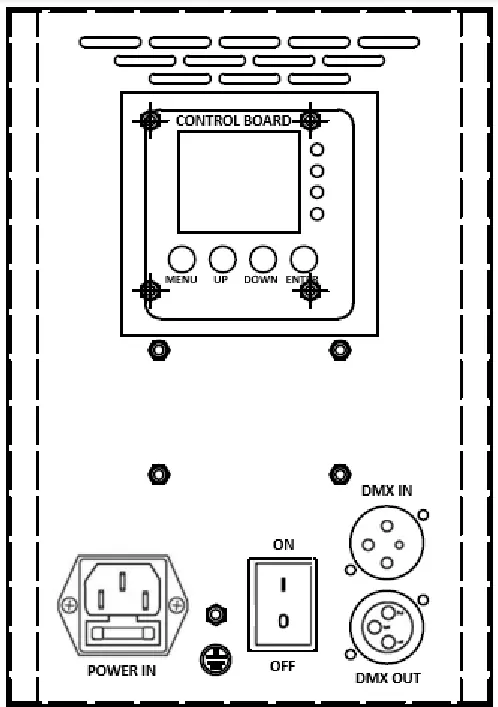

Rückseite mit Bedienfeld und Anschlüssen

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Die QTX VertiBox 160.485UK ist eine kompakte vertikale Nebelmaschine mit integrierten RGBA-LEDs. Vor der ersten Inbetriebnahme ist es wichtig, das Gerät auf Transportschäden zu prüfen und sicherzustellen, dass die Netzspannung korrekt ist. Das Gerät benötigt eine Aufwärmzeit von etwa 4-5 Minuten, bevor es einsatzbereit ist. Verwenden Sie ausschließlich geeignetes Nebelfluid und reinigen Sie das Gerät regelmäßig, um die Lebensdauer zu verlängern.

Lieferumfang und Sicherheit

VertiBox Nebelmaschine
RF-Fernbedienung
UK/EU-Netzkabel
Benutzerhandbuch

Sicherheitshinweise: Das Gerät muss geerdet sein. Decken Sie elektrische Teile nicht ab und setzen Sie sie keiner Feuchtigkeit aus. Das Gehäuse kann während des Betriebs heiß werden. Öffnen Sie das Gehäuse nicht, da keine vom Benutzer zu wartenden Teile enthalten sind.

Inbetriebnahme

Packen Sie das Gerät aus und stellen Sie es auf eine ebene Fläche.
Schrauben Sie den Tankdeckel ab und füllen Sie ihn mit geeignetem Nebelfluid.
Setzen Sie den Tank wieder ein und stellen Sie sicher, dass der Schlauch bis zum Boden des Tanks reicht.
Schließen Sie bei Bedarf ein DMX-Kabel an den DMX-IN-Anschluss an.
Verbinden Sie das Netzkabel und schalten Sie das Gerät ein.
Warten Sie 4-5 Minuten, bis das Gerät die Betriebstemperatur erreicht hat.

Bedienung und Steuerung

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite oder die mitgelieferte RF-Fernbedienung. Das LCD-Display zeigt den Status an (UP für Aufwärmen, ---- für betriebsbereit). Über das Menü können DMX-Adressen, Nebelintervalle, Nebeldauer und LED-Farbeinstellungen konfiguriert werden.

DMX-Modus

Im DMX-Modus (A001-A512) wird das Gerät über 8 Kanäle gesteuert. Diese steuern Funktionen wie Nebelausstoß (CH1), LED-Modi (CH2), Geschwindigkeit (CH3), Stroboskop-Effekt (CH4) sowie die Intensität der einzelnen Farben (CH5-CH8).

Wartung und Reinigung

Um Verstopfungen zu vermeiden, reinigen Sie den Nebelmechanismus regelmäßig. Betreiben Sie das Gerät dazu mit destilliertem Wasser. Es wird zudem empfohlen, in regelmäßigen Abständen spezielle Nebelmaschinen-Reinigungsflüssigkeit (160.670UK) zu verwenden.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn kein Nebel austritt, kontrollieren Sie den Fluidstand im Tank und stellen Sie sicher, dass die Leitungen nicht blockiert sind. Überprüfen Sie bei DMX-Betrieb, ob die DMX-Einstellungen korrekt sind und der Nebelausstoß nicht auf Null gesetzt wurde.

Praktische Hilfe

Typische Probleme

Kein Nebelausstoß

Fluidstand prüfen, sicherstellen, dass der Schlauch im Tank ist, DMX-Einstellungen prüfen, Gerät auf Verstopfungen kontrollieren.

Kein Strom

Netzspannung prüfen, Sicherung im Gerät und im Stecker kontrollieren.

LEDs funktionieren nicht

Prüfen, ob das Gerät betriebsbereit ist und die LEDs am Bedienfeld oder per Fernbedienung aktiviert wurden.

Vor der Verwendung

Gerät auf Transportschäden prüfen
Tank mit geeignetem Nebelfluid füllen
Sicherstellen, dass der Schlauch bis zum Boden des Tanks reicht
Netzspannung und Kabelzustand prüfen
Aufwärmzeit von 4-5 Minuten abwarten

Technische Daten in der Praxis

Tankkapazität: 1,2 Liter Fassungsvermögen für Nebelfluid.

Abbildungen und Diagramme

Rückseite: LCD-Display, Menü-Tasten (Menu, Up, Down, Enter), DMX-Anschlüsse (In/Out), Netzanschluss und Ein-/Ausschalter.

Modellkompatibilität

Empfohlenes Fluid: QTX Vapour Blast Effect Fluid (160.595UK).
Reinigung: Destilliertes Wasser oder Reinigungsflüssigkeit (160.670UK).
