Installationsanleitung für PRL Motorsports Front Mount Intercooler Acura TLX 2.0T

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des PRL Motorsports Front Mount Intercoolers für den Acura TLX 2.0T (Modelljahr 2021+). Das Produkt ist für den Renneinsatz konzipiert und erfordert keine ECU-Neukalibrierung. Die geschätzte Installationszeit beträgt etwa 3 Stunden. Bitte beachten Sie, dass der Stoßfängerbalken für die Montage angepasst (zugeschnitten) werden muss.

Benötigte Werkzeuge

• Ratsche mit Verlängerung (6 - 12 Zoll)
• 10mm und 14mm Steckschlüssel
• 1/4 Zoll Sechskant-Steckschlüssel
• Drehmomentschlüssel
• Spitzzange
• Kreuzschlitz- und Schlitzschraubendreher
• Clip-Entfernungswerkzeug
• Kombinationswinkel / Maßband
• Permanentmarker
• Winkelschleifer / Trennscheibe
• Bohrer
• Augenschutz

Vorbereitung

Schalten Sie die Zündung aus und klemmen Sie das Minuskabel der Batterie ab. Warten Sie mindestens 5 Minuten, damit sich das System entladen kann. Beachten Sie, dass dies elektronische Speicher löschen kann; sichern Sie ggf. Radiocodes oder Einstellungen. Entfernen Sie den vorderen Stoßfänger, um Zugang zum Werks-Intercooler zu erhalten.

Installationsschritte

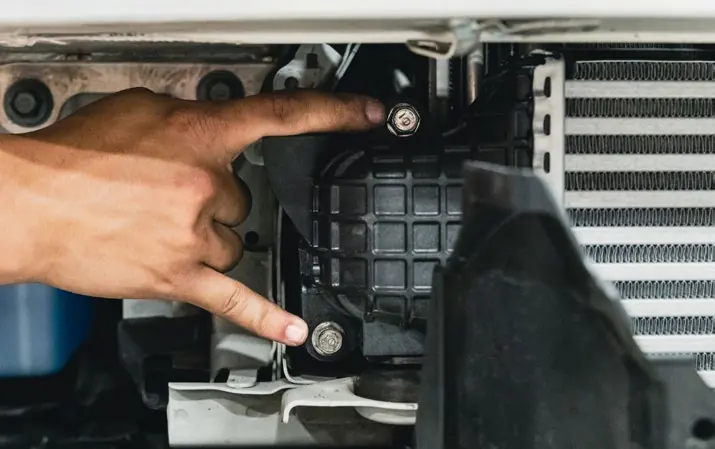

1. Demontage: Entfernen Sie die Werks-Halterungen und die (2) 10mm Schrauben pro Seite des Werks-Intercoolers. Bewahren Sie die Schrauben auf.

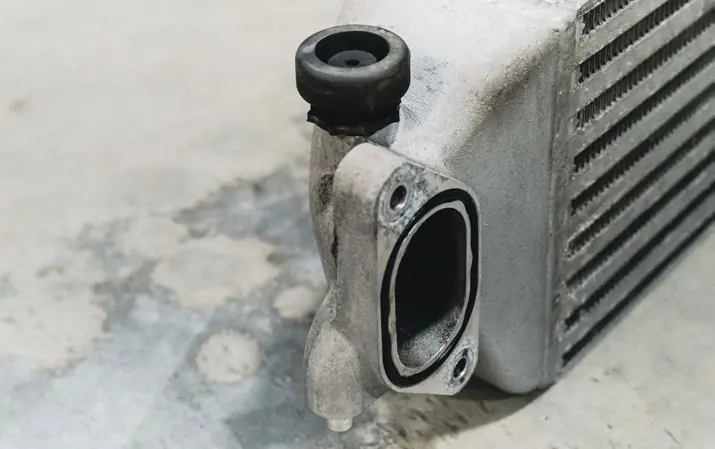

2. Vorbereitung des Intercoolers: Entfernen Sie die (2) Gummimuffen vom Werks-Intercooler und setzen Sie diese auf den PRL Intercooler. Entfernen Sie die vertikale Stützhalterung hinter dem Werks-Intercooler (10mm Schraube und Mutter).

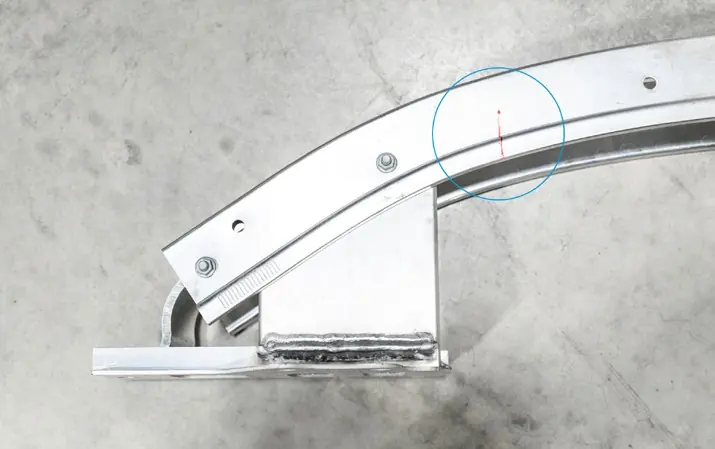

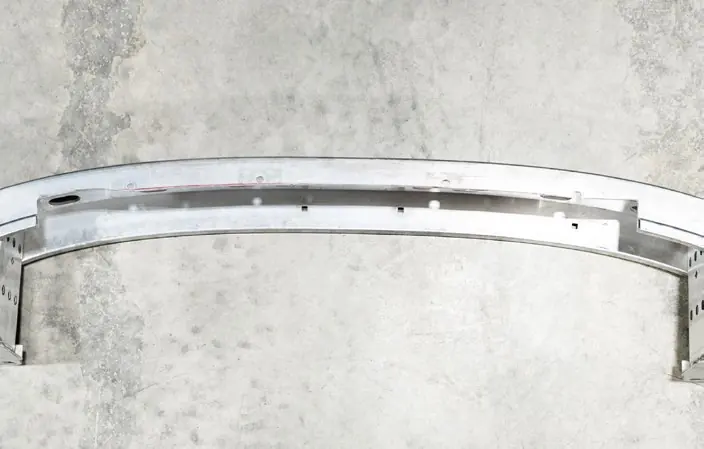

3. Anpassung des Stoßfängerbalkens: Setzen Sie den PRL Intercooler in die Halterung. Richten Sie den Stoßfängerbalken aus und markieren Sie mit einem Marker die Kanten, an denen der Intercooler endet. Messen Sie 1-5/8 Zoll mit einem Kombinationswinkel, markieren Sie eine Linie und einen Punkt. Schneiden Sie den Stoßfängerbalken entlang der markierten Linie mit einem Winkelschleifer oder einer Trennscheibe. Achten Sie darauf, nicht durch die Werkslöcher zu schneiden.

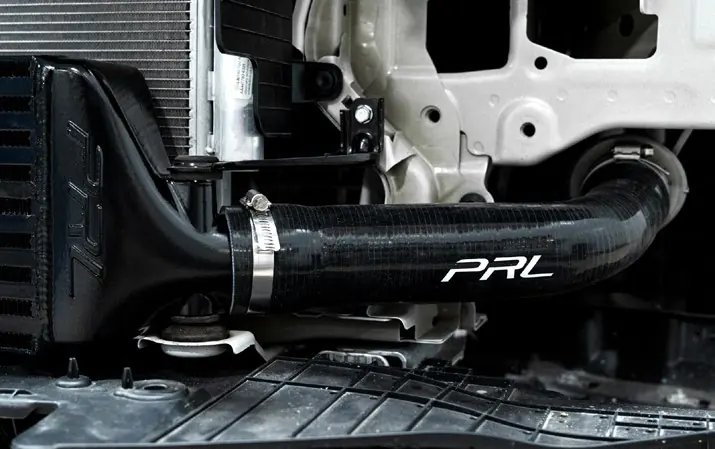

4. Montage: Platzieren Sie den Silikonschlauch auf der Fahrerseite mit der mitgelieferten Schlauchschelle. Befestigen Sie die Werks-Halterung oben am Intercooler mit der Gummimuffe und der 10mm Schraube.

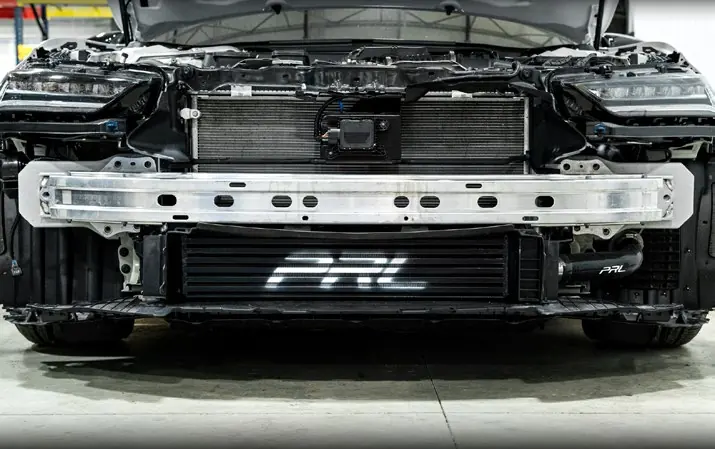

5. Abschluss: Ziehen Sie die (2) 12mm Schrauben auf der Beifahrerseite am Endtank zum Ladeluftrohr mit 18 ft/lbs fest. Richten Sie den Silikonschlauch aus und ziehen Sie die Schellen fest. Trimmen Sie die Kunststoff-Luftführung, damit sie korrekt passt.

Wartung und Pflege

Führen Sie bei routinemäßigen Wartungsarbeiten (z. B. Ölwechsel) eine Sichtprüfung des Intercoolers durch. Überprüfen Sie regelmäßig alle Verbindungen auf festen Sitz. Vermeiden Sie das Fahren durch Trümmer oder über Hindernisse, die die Lamellen beschädigen oder den Intercooler durchstechen könnten.
