Bedienungsanleitung für Philips S Line 191S8/201S8 LCD-Monitor
Schnellstartanleitung für den Philips S Line 191S8/201S8 LCD-Monitor. Erfahren Sie, wie Sie den Standfuß montieren, Anschlüsse herstellen und das OSD-Menü bedienen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Philips S Line 191S8/201S8 Monitor wird durch Einrasten des Standfußes montiert. Der Anschluss erfolgt über Strom-, VGA- oder HDMI-Kabel. Die Bedienung erfolgt über die Tasten an der Vorderseite. S. 1
Wichtigste Schritte
- Montage des Standfußes S. 1
- Anschluss der Kabel S. 1
Erste Inbetriebnahme
- Standfuß montieren, Stromkabel anschließen, Videokabel (VGA/HDMI) anschließen, Monitor einschalten. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Neigung | -5° / +25° | Einstellbarer Neigungswinkel des Monitors. | S. 1 |
Wo es im PDF steht
- Schnellstartanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Schnellstartanleitung für den Philips S Line 191S8/201S8 LCD-Monitor. Es enthält grundlegende Anweisungen zur physischen Montage, zum Anschluss der Kabel und zur Bedienung der Bildschirmeinstellungen über das OSD-Menü.
Montage des Standfußes
Der Monitor wird mit einem abnehmbaren Standfuß geliefert. Um den Standfuß zu montieren:
- Setzen Sie den Standfuß in die dafür vorgesehene Halterung an der Rückseite des Monitors ein.
- Drücken Sie den Standfuß fest in die Halterung, bis er hörbar einrastet (CLICK!).
Anschlüsse und Verkabelung
Auf der Rückseite des Monitors befinden sich die Anschlüsse für die Stromversorgung und die Bildsignale. Stellen Sie sicher, dass alle Kabel fest sitzen:
- Stromanschluss: Verbinden Sie das Netzkabel mit dem Monitor und einer Steckdose.
- VGA-Anschluss: Verbinden Sie ein VGA-Kabel mit dem Monitor und Ihrem Computer.
- HDMI-Anschluss: Verbinden Sie ein HDMI-Kabel mit dem Monitor und Ihrem Computer.
Hinweis: Die Verfügbarkeit der Anschlüsse kann je nach Region variieren.
Bedienung und OSD-Menü
Die Steuerung des Monitors erfolgt über die Tasten an der Vorderseite:
- Ein-/Ausschalter: Zum Ein- und Ausschalten des Geräts.
- OSD-Navigation: Nutzen Sie die Tasten für Menü, Aufwärts, Abwärts und OK, um durch das Bildschirmmenü (OSD) zu navigieren.
- Einstellungen: Über das OSD-Menü können Sie Parameter wie Helligkeit, Kontrast, Eingangsquelle und Bildmodi (SmartImage) anpassen.
Ergonomie und Einstellung
Der Monitor kann geneigt werden, um den optimalen Betrachtungswinkel zu erreichen:
- Neigungswinkel: Der Bildschirm lässt sich um 25° nach hinten und 5° nach vorne neigen.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Monitor lässt sich nicht einschalten
Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist und die Steckdose Strom führt.
Kein Bildsignal
Stellen Sie sicher, dass das VGA- oder HDMI-Kabel fest mit dem Monitor und dem Computer verbunden ist und die richtige Eingangsquelle im OSD-Menü ausgewählt wurde.
Vor der Verwendung
- Standfuß korrekt eingerastet
- Netzkabel angeschlossen
- Video-Kabel (VGA oder HDMI) angeschlossen
- Monitor auf einer stabilen Oberfläche platziert
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Neigungswinkel
- Einstellbarer Bereich von -5° bis +25° für ergonomisches Arbeiten.
Abbildungen und Diagramme

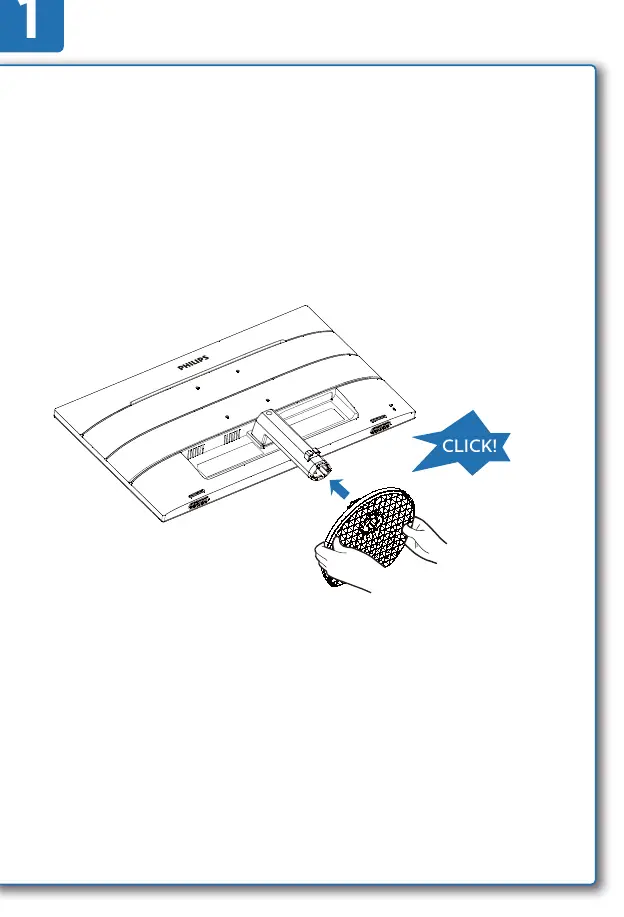

- Schritt 1 zeigt die Montage des Standfußes durch Einrasten.
- Schritt 2 zeigt die Position der Anschlüsse für Strom, HDMI und VGA.

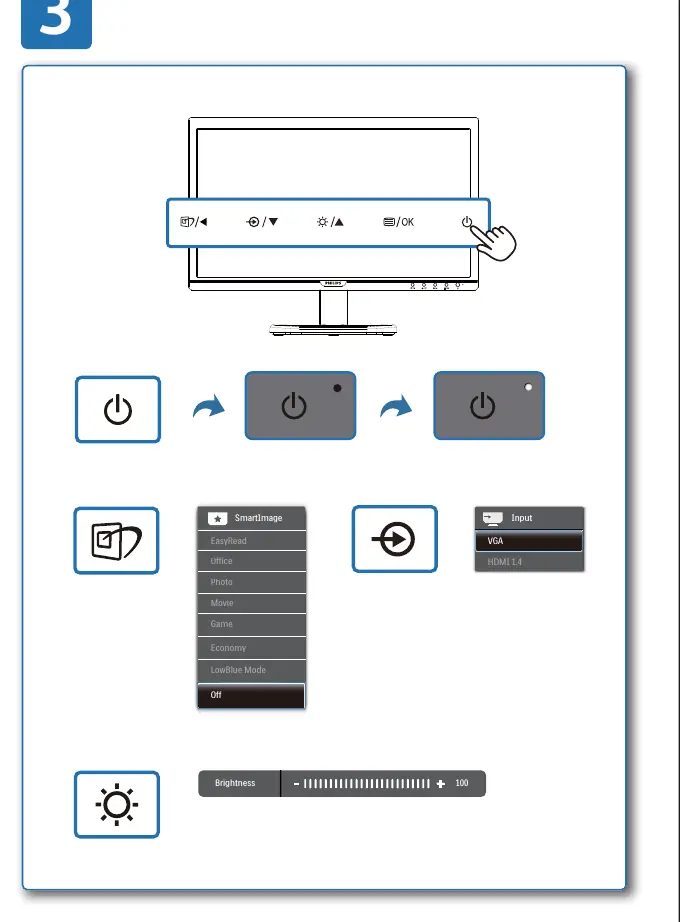

- Schritt 3 zeigt die Tastenbelegung für das OSD-Menü.
- Schritt 4 zeigt den Neigungsbereich des Bildschirms.
Modellkompatibilität
- Anschlüsse können je nach Region variieren.
- Das Design des Monitors kann von den Abbildungen abweichen.
Autor der Aufbereitung
Thomas Schneider
