Bedienungsanleitung für LCD-Monitor Philips 193V5LSB2

Schnelle Hilfe und Bedienungsanleitung für den Philips 193V5LSB2 LCD-Monitor. Erfahren Sie mehr über die Installation, OSD-Einstellungen, Fehlerbehebung und technische Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Philips 193V5LSB2 ist ein LCD-Monitor, der über eine einzelne Taste an der Vorderseite bedient wird. Die optimale Auflösung beträgt 1366 x 768 bei 60 Hz. Bei Problemen mit der Bildqualität hilft meist die 'Auto'-Funktion im OSD-Menü. S. 8, 9

Wichtigste Schritte

  • Montage des Standfußes S. 7
  • Anschluss an den PC S. 8

Erste Inbetriebnahme

  • Monitor aufstellen, Standfuß montieren, Netzkabel und VGA-Kabel anschließen, PC einschalten. S. 7, 8
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Kein Bild

Netzkabel prüfen, Monitor einschalten, Signalkabel auf verbogene Pins prüfen.

S. 16

Wartung und Reset

  • Bei Problemen mit OSD-Einstellungen: OK-Taste drücken und 'Reset' wählen. S. 20

Technische Daten

Parameter Wert Hinweis Seiten
Auflösung 1366 x 768 @ 60 Hz Optimale Auflösung S. 11
Stromverbrauch 13.88W (typ.) Stromverbrauch im Betrieb S. 11

Wo es im PDF steht

  • Installation S. 7
  • OSD-Bedienung S. 8, 9
  • Technische Daten S. 11, 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen
Montage des Standfußes Seite 7 Anschlussdiagramm Seite 8 OSD-Menü-Funktionen Seite 8 VESA-Montage und Neigungswarnung Seite 10

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für den Betrieb des Philips 193V5LSB2 Monitors. Die optimale Leistung wird bei einer nativen Auflösung von 1366 x 768 bei 60 Hz erreicht. Achten Sie darauf, den Monitor nicht mehr als -5 Grad nach unten zu neigen, um Schäden am Panel zu vermeiden.

VESA-Montage und Neigungswarnung
VESA-Montage und Neigungswarnung

Installation und Inbetriebnahme

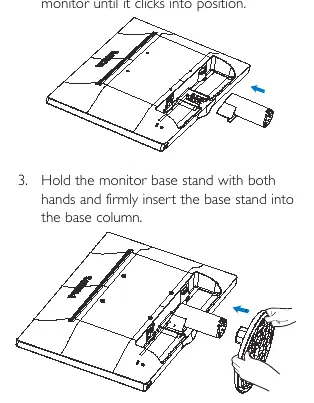

Montage des Standfußes
Montage des Standfußes
Anschlussdiagramm
Anschlussdiagramm
  • Standfuß montieren: Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche. Schieben Sie die Standsäule in den Monitor, bis sie einrastet. Setzen Sie anschließend den Standfuß auf die Säule.
  • Anschluss: Verbinden Sie das Netzkabel mit der Rückseite des Monitors und einer Steckdose. Schließen Sie das VGA-Signalkabel an den Computer an.

Bedienung des Monitors

Der Monitor wird über eine einzelne Taste an der Unterseite des vorderen Rahmens gesteuert. Diese Taste dient sowohl zum Ein-/Ausschalten als auch zur Navigation im OSD-Menü (On-Screen Display).

OSD-Menü-Funktionen
OSD-Menü-Funktionen
  • OSD-Menü aufrufen: Drücken Sie die Taste, um den Monitor einzuschalten, und drücken Sie sie erneut, um das Menü zu öffnen.
  • Navigation: Durch wiederholtes kurzes Drücken der Taste navigieren Sie durch die Optionen. Die Auswahl erfolgt durch kurzes Warten, bis das Symbol blinkt.

Wartung und Pflege

  • Reinigen Sie den Bildschirm nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine organischen Lösungsmittel wie Alkohol oder Ammoniak.
  • Vermeiden Sie statische Bilder über einen längeren Zeitraum, um "Einbrennen" (Burn-in) oder Geisterbilder zu verhindern. Aktivieren Sie einen Bildschirmschoner.

Fehlerbehebung

  • Kein Bild: Überprüfen Sie, ob das Netzkabel fest sitzt und der Monitor eingeschaltet ist. Prüfen Sie das Signalkabel auf verbogene Pins.
  • Bild nicht zentriert: Verwenden Sie die "Auto"-Funktion im OSD-Menü.
  • Flimmern: Nutzen Sie die "Auto"-Funktion oder passen Sie Phase/Takt im OSD-Menü an (nur im VGA-Modus).

Technische Daten

  • Auflösung: 1366 x 768 bei 60 Hz
  • Anschluss: VGA (Analog)
  • Stromversorgung: 100-240VAC, 50-60Hz
  • Neigung: -3 / +10 Grad

Herstellerinformationen

Philips

Markenprofil
Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Kein Bild (Power-LED leuchtet nicht)

Überprüfen Sie, ob das Netzkabel fest in der Steckdose und am Monitor steckt. Stellen Sie sicher, dass der Monitor eingeschaltet ist.

Bild ist nicht zentriert

Verwenden Sie die "Auto"-Funktion im OSD-Menü oder passen Sie die Phase/Takt-Einstellungen an.

Bild flimmert

Verwenden Sie die "Auto"-Funktion oder stellen Sie sicher, dass das Signalkabel fest mit der Grafikkarte verbunden ist.

Monitor zeigt 'Cannot display this video mode'

Stellen Sie die Auflösung Ihres PCs auf 1366 x 768 bei 60 Hz ein.

Vor der Verwendung

  • Stellen Sie sicher, dass der Monitor auf einer stabilen, ebenen Fläche steht.
  • Verwenden Sie nur das mitgelieferte, zugelassene Netzkabel.
  • Achten Sie darauf, dass die Belüftungsöffnungen nicht blockiert sind.
  • Vermeiden Sie direkte Sonneneinstrahlung und Wärmequellen.
  • Stellen Sie sicher, dass der Monitor nicht mehr als -5 Grad nach unten geneigt wird.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Native Auflösung
1366 x 768 bei 60 Hz für optimale Bildqualität.
Stromverbrauch (typisch)
13,88 W im Betrieb.
Neigungswinkel
-3 bis +10 Grad für ergonomische Anpassung.

Abbildungen und Diagramme

  • Die Anleitung enthält Diagramme zur Montage des Standfußes (Seite 7).
  • Ein Anschlussdiagramm zeigt die Position von AC-Eingang, VGA-Anschluss und Kensington-Schloss (Seite 8).
  • Das OSD-Menü-Diagramm erläutert die Funktionen der Steuertaste (Seite 9).

Modellkompatibilität

  • Kompatibel mit Windows 8, 7, Vista, XP, Mac OSX und Linux.
  • Die Auto-Funktion ist nur im VGA-Analog-Modus verfügbar.
