Installationsanleitung für Philips DDRC1220FR-GL Relais-Controller
Installationsanleitung für den Philips DDRC1220FR-GL Relais-Controller. Erfahren Sie alles über die Montage, elektrische Verdrahtung, Phasenbelegung und technische Spezifikationen für eine sichere Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Philips DDRC1220FR-GL Relais-Controller ist ein Gerät zur Steuerung von Lasten in Gebäudeautomationssystemen. Die Installation muss zwingend durch einen qualifizierten Elektriker in einem zugelassenen Gehäuse erfolgen. Dabei sind alle nationalen und lokalen Elektro- und Bauvorschriften einzuhalten. Das Gerät ist für den Betrieb in Umgebungen mit einem Verschmutzungsgrad nach IEC Pollution Degree II ausgelegt.
Montage
Das Gerät sollte in einer geeigneten Umgebung montiert werden. Achten Sie auf die Einhaltung der Umgebungsbedingungen:
- Betriebstemperatur: 0°C bis 50°C
- Luftfeuchtigkeit: maximal 90%
- Ausreichender Freiraum um das Gerät für die Belüftung ist zu gewährleisten.
Elektrische Installation
Die Verdrahtung muss gemäß den Schaltplänen für die jeweilige Konfiguration (A, B oder C) erfolgen. Beachten Sie folgende wichtige Anforderungen:
- Kabelquerschnitt: Verwenden Sie Kabel mit einem Querschnitt von 10+ AWG (≤ 5 mm²).
- Anzugsdrehmoment: Die Schraubklemmen müssen mit einem Drehmoment von 0,62 Nm (5,5 Lb-in) angezogen werden.
- Phasenbelegung: Wenn Kanäle auf unterschiedlichen Phasen betrieben werden, muss zwingend ein Kanal als Abstand zwischen den Phasen freigelassen werden.
- Kanal 1: Dieser muss zwingend auf der gleichen Phase wie die Versorgungsklemmen liegen.
Technische Daten
Die Ausgangsleistung pro Kanal (CH1-CH12) variiert je nach Lasttyp und Zertifizierung:
- Allgemeine Last (General Use): 16 A, 277 V (UL) / 20 A, 240 V (CE)
- Glühlampen (Incandescent): 16 A, 277 V (UL) / 20 A, 240 V (CE)
- Motorlast: 16 FLA (1 HP) bei 120 V; 14,5 FLA (2,5 HP) bei 240 V; 14,1 FLA (3 HP) bei 277 V
- Einschaltstrom (Inrush Current): 500 A
Die maximale Gruppenlast (DDRC1220FR-GL) beträgt ≤ 180 A.
Kommunikation und Steuerung
Das Gerät unterstützt die Kommunikation über RS-485 DyNet/DMX Rx. Die Anschlüsse erfolgen über RJ12-Stecker. Achten Sie bei der Verkabelung des RS-485-Busses auf die korrekte Belegung der Klemmen (SHLD, GND, D+, D-, +12V, AUX). Die maximale Kabellänge für die AUX-Versorgung sollte 20 m nicht überschreiten.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Phasenabstand
Wenn Kanäle auf unterschiedlichen Phasen liegen, muss ein Kanal als Lücke zwischen den Phasen freigelassen werden.
Kanal 1 funktioniert nicht
Kanal 1 muss zwingend auf der gleichen Phase wie die Versorgungsklemmen (Supply) angeschlossen sein.
Vor der Verwendung
- Installation durch qualifizierten Elektriker sicherstellen.
- Zugelassenes Gehäuse für die Montage verwenden.
- Umgebungstemperatur (0-50°C) und Luftfeuchtigkeit (≤90%) prüfen.
- Kabelquerschnitt 10+ AWG (≤ 5 mm²) verwenden.
- Anzugsdrehmoment der Klemmen auf 0,62 Nm einstellen.
Technische Daten in der Praxis
- 16 A / 277 V (UL)
- Maximale Strombelastbarkeit pro Kanal nach UL-Standard.
- 20 A / 240 V (CE)
- Maximale Strombelastbarkeit pro Kanal nach CE-Standard.
- IEC Pollution Degree II
- Klassifizierung der Umgebungsbedingungen für den sicheren Betrieb.
Abbildungen und Diagramme

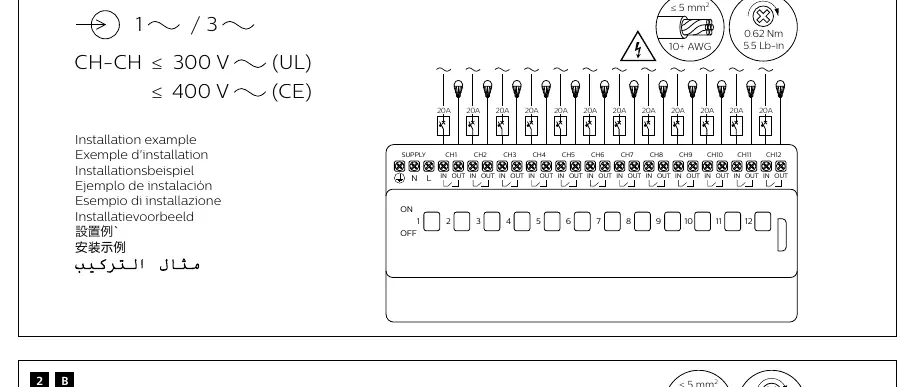

- Die Schaltpläne A, B und C zeigen die korrekte Phasenbelegung und die Notwendigkeit von Lücken zwischen Kanälen bei unterschiedlichen Phasen.

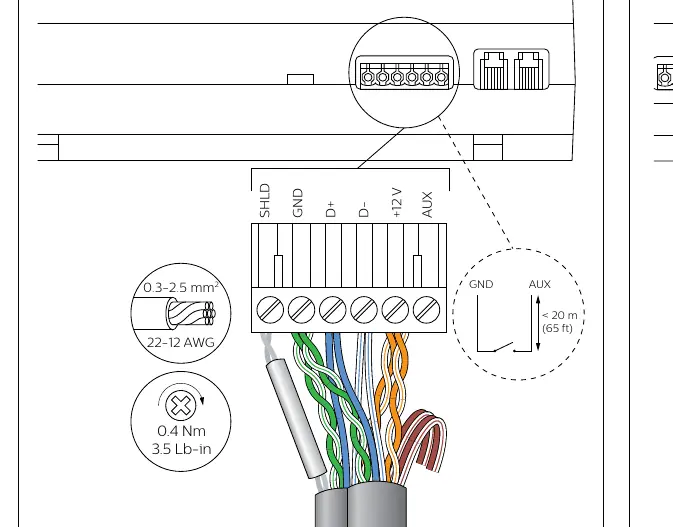

- Der RS-485-Anschlussplan zeigt die korrekte Verdrahtung der DyNet-Kommunikationsleitungen.
Modellkompatibilität
- Das Gerät entspricht der FCC Class B und kanadischen ICES-003 Normen.
- Die Installation muss IEC 60364 entsprechen.
