Bedienungsanleitung für Fiilex RPU Remote Patcher
Erfahren Sie, wie Sie den Fiilex RPU Remote Patcher bedienen. Diese Anleitung deckt die Tastenfunktionen, Akku-Aufladung, DMX-Patching, Firmware-Updates und Diagnose-Tools ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Fiilex RPU (Remote Patcher Unit) ist ein vielseitiges Steuerungsgerät, das speziell für die Verwaltung und Diagnose von Fiilex-Leuchten entwickelt wurde. Es ermöglicht die Fernsteuerung über kabelgebundene oder drahtlose Verbindungen, das schnelle Patching von DMX-Universen sowie die Durchführung von Firmware-Updates und Systemdiagnosen.

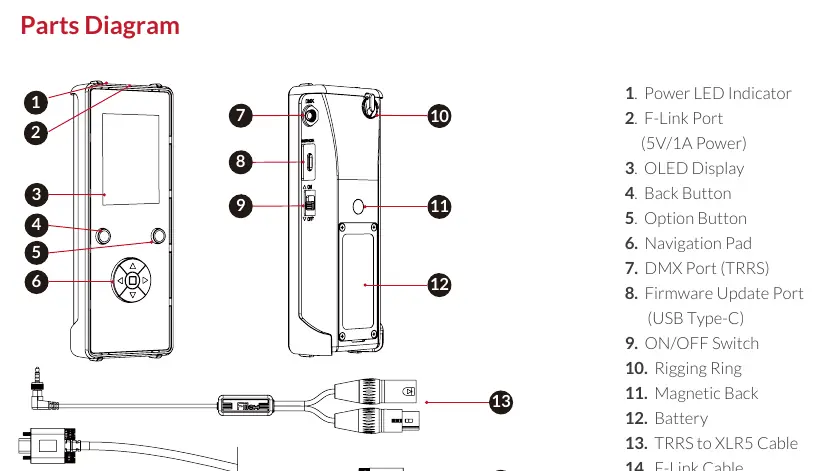

Geräteübersicht
Das Gerät verfügt über folgende Bedienelemente und Anschlüsse:
- Power LED-Anzeige
- F-Link Port (5V/1A Stromversorgung)
- OLED-Display
- Zurück-Taste und Option-Taste
- Navigationspad
- DMX-Port (TRRS)
- Firmware-Update-Port (USB Typ-C)
- Ein-/Ausschalter
- Rigging-Ring zur Befestigung
- Magnetische Rückseite
- Interner Akku

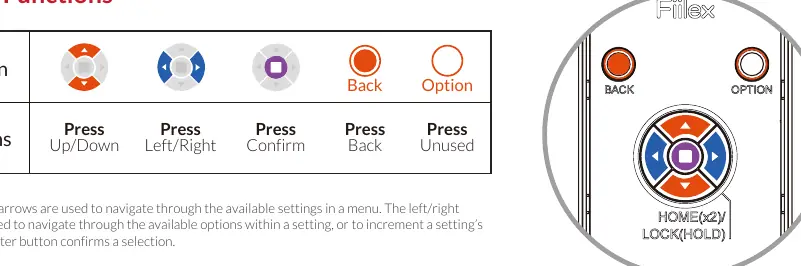

Tastenfunktionen
Die Navigation erfolgt über das zentrale Navigationspad:
- Pfeiltasten Oben/Unten: Navigation durch Menüeinstellungen.
- Pfeiltasten Links/Rechts: Navigation durch Optionen innerhalb einer Einstellung oder Erhöhen von Werten.
- Zentrale Taste: Bestätigung der Auswahl.
- Zurück-Taste: Zurück zum vorherigen Menü.
Stromversorgung und Akku
Das RPU ist mit einem vorinstallierten LiPo-Akku ausgestattet. Dieser darf nicht durch andere Typen ersetzt werden. Das Aufladen kann auf zwei Arten erfolgen:
- Über eine Fiilex-Leuchte mittels F-Link-Kabelverbindung zum F-Link-Port.
- Über eine USB-C-Verbindung an eine beliebige Steckdose.

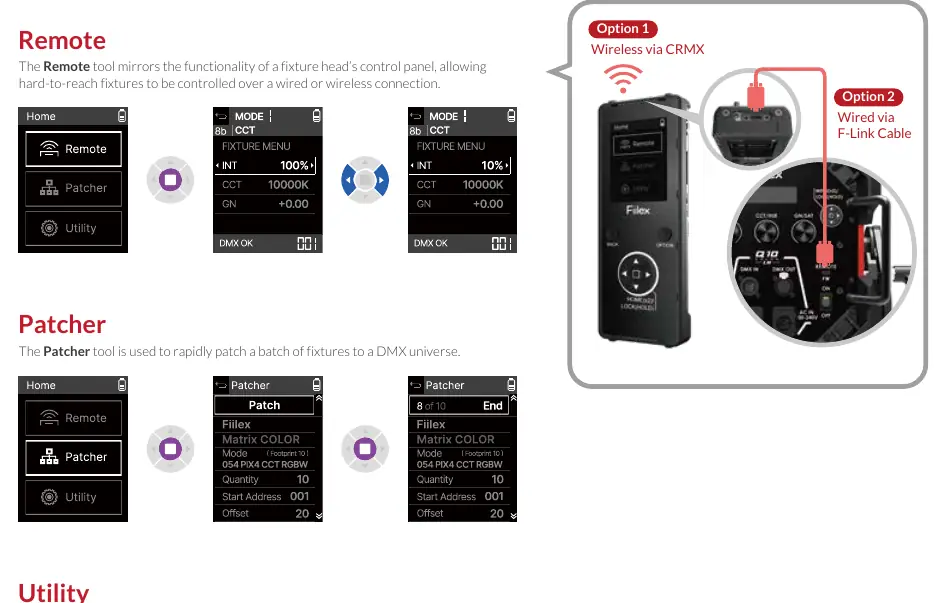

RPU-Tools
Das RPU bietet drei Hauptwerkzeuge zur Steuerung:
- Remote: Spiegelt das Bedienfeld des Leuchtenkopfes wider, um schwer zugängliche Leuchten zu steuern.
- Patcher: Ermöglicht das schnelle Zuweisen (Patchen) einer Gruppe von Leuchten an ein DMX-Universum.
- Utility: Bietet Werkzeuge zum Testen, Anzeigen und Steuern des Leuchtenverhaltens.
Updates und Konnektivität

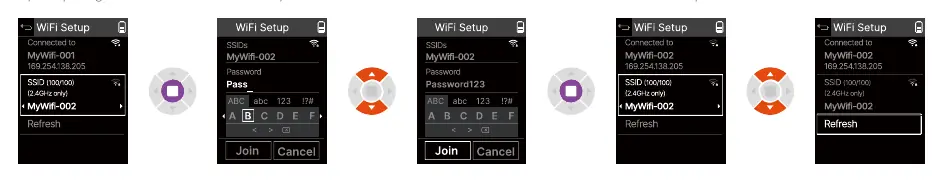

Firmware-Updates können lokal über ein USB-C-Laufwerk oder drahtlos über eine WiFi-Verbindung heruntergeladen werden. Die Updates enthalten Firmware für das RPU selbst sowie für alle unterstützten Leuchten. Nach dem Download kann die Firmware auf das RPU oder eine angeschlossene Leuchte installiert werden.
Diagnose und Tests
Das RPU enthält verschiedene Diagnosewerkzeuge:
- Fixture Tester: Führt einen Diagnosetest an einer angeschlossenen Leuchte durch.
- DMX Tester: Zum Einstellen oder Anzeigen von DMX-Werten in einem Universum.
- DMX Recorder: Zum Aufzeichnen, Speichern und Abspielen von bis zu acht DMX-Sequenzen.
- RDM Controller: Zum Anzeigen und Ändern grundlegender Informationen verbundener Leuchten.
- ETH Viewer: Zur Anzeige eingehender Ethernet-Signale.
- Logs: Anzeige der Fehlerprotokolle verbundener Leuchten.
Herstellerinformationen
Fiilex
Praktische Hilfe
Typische Probleme
Akku lädt nicht
Überprüfen Sie die Verbindung zum F-Link-Kabel oder das USB-C-Kabel an der Steckdose.
Leuchte reagiert nicht
Überprüfen Sie die DMX- oder CRMX-Verbindung und stellen Sie sicher, dass die DMX-Adressierung korrekt ist.
Firmware-Update schlägt fehl
Stellen Sie sicher, dass die WiFi-Verbindung stabil ist oder das USB-C-Laufwerk korrekt erkannt wird.
Vor der Verwendung
- Akku vor der ersten Verwendung vollständig aufladen.
- Firmware-Version auf Aktualität prüfen (unter RPU Info).
- Kompatibilität der angeschlossenen Fiilex-Leuchte sicherstellen.
- DMX- oder F-Link-Kabel auf korrekten Sitz prüfen.
Technische Daten in der Praxis
- TRRS zu XLR5 Kabel
- Adapterkabel für den Anschluss an professionelle DMX-Systeme.
Abbildungen und Diagramme
- Das Diagramm zeigt die Position der Tasten, des Displays und der Anschlüsse am Gehäuse.
- Die Tastenbelegung verdeutlicht die Navigation durch die Menüs.
Modellkompatibilität
- Nur Fiilex-Leuchten mit F-Link-Unterstützung verwenden.
- Verwenden Sie nur den vorinstallierten LiPo-Akku.
