Brilliant Wonders Smart Sync Program Adapter für LED-Wasserfälle
Schnellstartanleitung und Installationshandbuch für den Brilliant Wonders Smart Sync Adapter. Erfahren Sie, wie Sie den Adapter für J-Style, H-Style und P-Style LED-Wasserfälle konfigurieren, verkabeln und synchronisieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Brilliant Wonders Smart Sync Adapter dient zur Steuerung von LED-Wasserfällen. Bitte beachten Sie folgende Voraussetzungen für den Betrieb:
- Stromversorgung: Verwenden Sie ausschließlich eine 12VAC-Eingangsspannung von einem zugelassenen Niederspannungs-Transformator für Landschafts- oder Pool-/Spa-Beleuchtung.
- Transformator: Verwenden Sie immer einen Class 2 isolierten Transformator zwischen der Poolsteuerung und dem Smart Sync Adapter.
- Kompatibilität: Nicht kompatibel mit CMP Brilliant Wonders Colorwheel-Steuerungen. Verwenden Sie das Gerät nicht in Verbindung mit anderen Brilliant Wonders-Produkten.
- Leistung: Jeder Wasserfall benötigt 5 Watt pro Fuß. Das 36W-Modell steuert bis zu 8 Fuß, das 60W-Modell bis zu 12 Fuß LED-Wasserfall.
Installation
Die Installation sollte in einer trockenen und geschützten Umgebung erfolgen:
- Montage: Montieren Sie die Smart Sync-Steuerbox in einem NEMA-zugelassenen, wetterfesten Gehäuse (Befestigungsschrauben sind nicht im Lieferumfang enthalten).
- Verkabelung: Drücken Sie die Taste am Steuergerät, um die Drähte einzuführen. Befolgen Sie das beiliegende Schaltbild für den Anschluss von 12VAC-Eingang und den Ausgang zum Wasserfall.
Konfiguration
Stellen Sie den gewünschten Programmtyp über das Einstellrad ein:
- Einstellung 1: J-Style
- Einstellung 2: H-Style
- Einstellung 3: P-Style
Betrieb und Synchronisation
Die Steuerung der Lichtmodi erfolgt durch Ein- und Ausschalten der Stromzufuhr (Power-Cycling):
J-Style
Schalten Sie das Licht ein. Um die Farbe zu ändern, schalten Sie das Licht aus und innerhalb von 3 Sekunden wieder ein. Wiederholen Sie dies, bis der gewünschte Modus erreicht ist. Zum Zurücksetzen auf die Standardfarbe (Alpine White) schalten Sie das Licht aus, warten 4 bis 6 Sekunden und schalten es wieder ein.
H-Style
Zum Wechseln des Modus schalten Sie den Schalter aus und innerhalb von 10 Sekunden wieder ein. Wenn die Lichter nicht synchron sind, schalten Sie den Schalter aus, warten 11 bis 14 Sekunden und schalten ihn wieder ein. Die Lichter sollten dann in den Programmmodus 1 zurückkehren und synchronisiert sein.
P-Style
Die P-Style Lichter werden über einen Standard-Wandschalter gesteuert. Durch mehrmaliges Ein- und Ausschalten können die 7 Lichtmodi und festen Farben aktiviert werden. Eine spezielle Synchronisation ist nicht erforderlich, da sie sich bei jedem Einschalten automatisch neu synchronisieren.
Helligkeitseinstellung
Nur für das 60W-Modell (25677-950-000): Die Helligkeit kann über das Dimmrad eingestellt werden. Es gibt acht Helligkeitsstufen von 0 bis 7, wobei 7 die hellste Einstellung ist.
Praktische Hilfe
Typische Probleme
Lichter sind nicht synchron (H-Style)
Schalten Sie den Schalter aus, warten Sie 11 bis 14 Sekunden und schalten Sie ihn wieder ein. Die Lichter sollten in Modus 1 synchronisieren.
Falscher Lichtmodus oder Farbe
Überprüfen Sie, ob das Einstellrad am Adapter korrekt auf den Typ (1=J, 2=H, 3=P) eingestellt ist.
Licht lässt sich nicht steuern
Stellen Sie sicher, dass ein 12VAC-Transformator verwendet wird und die Verkabelung gemäß Schaltplan korrekt ist.
Vor der Verwendung
- Stellen Sie sicher, dass ein 12VAC-Transformator (Class 2 isoliert) vorhanden ist.
- Prüfen Sie, ob das Gehäuse NEMA-zugelassen und wetterfest ist.
- Stellen Sie das Einstellrad am Adapter auf den korrekten Typ (J, H oder P) ein.
- Stellen Sie sicher, dass keine Colorwheel-Steuerungen angeschlossen sind.
Technische Daten in der Praxis
- 36 Watt Modell
- Maximal 3.0A bei 12VAC, steuert bis zu 8 Fuß LED-Wasserfall.
- 60 Watt Modell
- Maximal 5.0A bei 12VAC, steuert bis zu 12 Fuß LED-Wasserfall, inklusive Dimmfunktion.
- 5 Watt pro Fuß
- Leistungsbedarf des LED-Wasserfalls zur Berechnung der benötigten Kapazität.
Abbildungen und Diagramme
- Das Einstellrad (Dial) bestimmt den Steuermodus für den jeweiligen Wasserfalltyp.

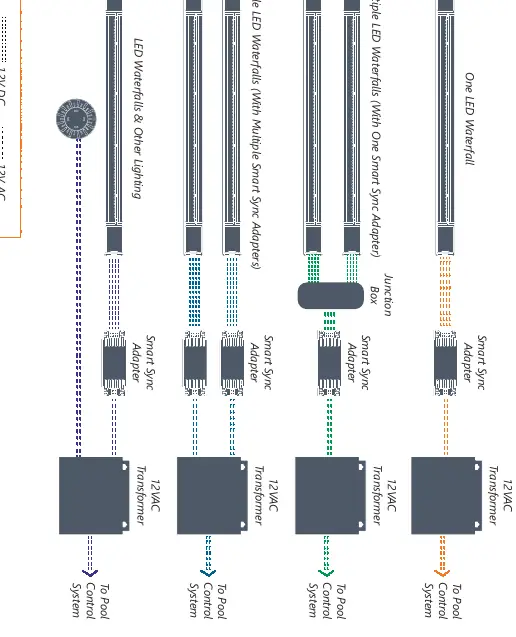

- Der Schaltplan zeigt den Anschluss von 12VAC-Eingang (schwarz/weiß) und den Ausgang zum Wasserfall (schwarz/grün/rot/weiß).
Modellkompatibilität
- Nur für Brilliant Wonders LED-Wasserfälle geeignet.
- Nicht kompatibel mit CMP Brilliant Wonders Colorwheel Control.
- Erfordert OEM-Steuerung oder Wandschalter.
