Bedienungsanleitung für Peavey PV 10AT & PV 10BT Kompaktmixer
Schnelle Hilfe und Bedienungsanleitung für den Peavey PV 10AT & PV 10BT Kompaktmixer. Erfahren Sie alles über Kanalsteuerung, Auto-Tune, USB-Aufnahme, Bluetooth-Kopplung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Peavey PV 10AT und PV 10BT ist ein kompakter Mischpult-Mixer für Studio- und Live-Anwendungen. Er bietet hochwertige Mikrofonvorverstärker, USB-Streaming, Bluetooth-Konnektivität und DSP-Effekte. Das Modell PV 10AT verfügt zusätzlich über Antares Auto-Tune. Bitte stellen Sie sicher, dass das Gerät ausreichend Belüftung hat (8 Zoll oben, 12 Zoll an den Seiten und hinten).
Kanalsteuerung und Eingänge
Die Kanäle 1-8 bieten umfassende Kontrolle:
- Gain: Stellt die Eingangsverstärkung ein. Nutzen Sie die Solo-Funktion zur Pegelkontrolle.
- 150 Hz Hi Pass Filter: Entfernt tieffrequentes Rumpeln.
- Kompression (Kanäle 1-2): Regelt die Dynamik von Live-Signalen.
- Mid-Morph EQ: Spezielle Mittenregelung (250Hz Cut / 4kHz Boost).
- EQ Bypass: Deaktiviert den Equalizer zum Vergleich.
- Mute: Stummschaltung des Kanals.

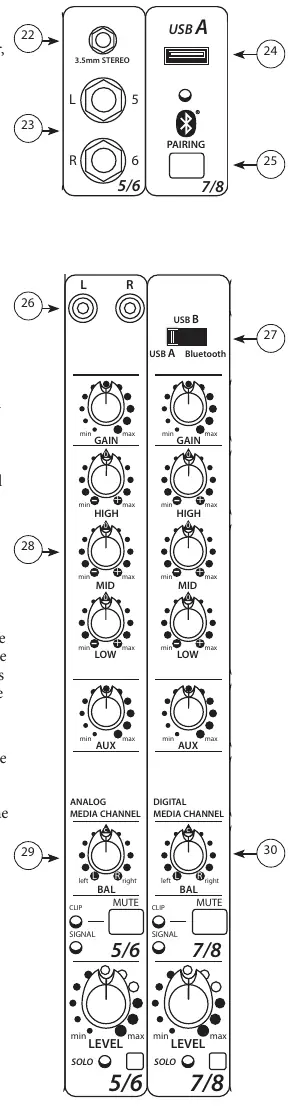

Die Kanäle 5/6 und 7/8 sind für Stereo-Quellen wie MP3-Player oder Keyboards ausgelegt.
Auto-Tune (nur PV 10AT)
Die Auto-Tune-Funktion kann subtile Korrekturen oder robotische Effekte erzeugen:
- Aktivieren Sie den Auto-Tune-Modus über die Taste.
- Wählen Sie im Auto-Tune-Edit-Modus das gewünschte Preset.
- Stellen Sie die Tonart (Key) ein. Bei "Custom Key" können Sie einzelne Noten aktivieren oder deaktivieren.
- Passen Sie die "Speed" an (0 = schnell/aggressiv, 25 = langsam/natürlich).
- Nutzen Sie einen Fußschalter (nicht im Lieferumfang), um Auto-Tune zwischen Songs zu umgehen.
Medienwiedergabe und Bluetooth
Das Mischpult unterstützt USB-Medienwiedergabe und Bluetooth-Streaming:
- USB-Wiedergabe: Schließen Sie ein USB-Laufwerk an den USB-A-Port an. Nutzen Sie den "Media Select"-Encoder zur Navigation durch Ordner und Songs.
- Bluetooth: Halten Sie die Pairing-Taste 5 Sekunden gedrückt, um den Pairing-Modus zu starten. Das Gerät speichert bis zu 10 gekoppelte Geräte.
Master-Sektion und Ausgänge
Die Master-Sektion steuert den Gesamtmix:
- Main L+R Fader: Steuern den Pegel der Hauptausgänge.
- Control Room: Ermöglicht das Abhören des Mixes über Monitore oder Kopfhörer.
- Kosmos-C: Bietet Bass- und Höhenanhebung für einen satteren Klang.
- USB-B Port: Dient zur Verbindung mit einem Computer für Aufnahme und Wiedergabe.
Technische Daten
Das Gerät benötigt eine Stromversorgung von 100-240 VAC. Die Frequenzantwort liegt bei 14 Hz bis 25 kHz (+0 dB/-1 dB) bei maximaler Verstärkung. Die Abmessungen betragen ca. 32,39 cm x 38,35 cm x 5,56 cm.
Praktische Hilfe
Typische Probleme
Kein Ton aus den Lautsprechern
Überprüfen Sie, ob die Mute-Schalter gedrückt sind, die Master-Fader hochgezogen sind und die korrekte Quelle (USB/Bluetooth/Analog) ausgewählt ist.
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass Bluetooth aktiviert ist (LED leuchtet). Halten Sie die Pairing-Taste 5 Sekunden gedrückt, um den Speicher zu löschen und neu zu koppeln.
Auto-Tune klingt zu künstlich
Erhöhen Sie den Speed-Wert im Auto-Tune-Menü, um die Korrektur langsamer und natürlicher zu gestalten.
Vor der Verwendung
- Stellen Sie alle Fader und Regler auf Minimum, bevor Sie das Gerät einschalten.
- Stellen Sie sicher, dass die Phantomspeisung (+48V) nur für Kondensatormikrofone aktiviert ist.
- Stellen Sie die Gain-Struktur ein, indem Sie die Solo-Funktion nutzen, um Verzerrungen zu vermeiden.
- Stellen Sie die Kopfhörerlautstärke auf Minimum, bevor Sie diese aufsetzen.
Technische Daten in der Praxis
- 150 Hz Hi Pass Filter
- Entfernt tieffrequentes Rumpeln und verbessert die Klarheit bei Live-Auftritten.
- Mid-Morph EQ
- Einzigartige Mittenregelung: Drehen gegen den Uhrzeigersinn senkt 250Hz (weniger Matsch), im Uhrzeigersinn hebt 4kHz (bessere Sprachverständlichkeit).
Abbildungen und Diagramme
- Das Blockdiagramm zeigt den Signalfluss von den Eingängen (XLR/Line) durch die Vorverstärker, EQ, Kompressor und Effekte bis hin zu den Main-Ausgängen und USB-Schnittstellen.
Modellkompatibilität
- USB-Streaming ist kompatibel mit Windows Vista, 7, 8, Mac OS X 10.0 oder neuer sowie iOS-Geräten.
