Bedienungsanleitung für Bosch GNH 18V-64 und GNH 18V-64 M Akku-Nagler

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Bosch GNH 18V-64 und GNH 18V-64 M Akku-Naglers. Das Gerät ist für Verbindungsarbeiten bei Dachdeckerarbeiten, Schalungen, Lattungen sowie bei der Fertigung von Wand-/Deckenelementen, Holzfassaden, Paletten, Holzzäunen, Schallschutzwänden und Kisten bestimmt. Beachten Sie unbedingt die Sicherheitshinweise, um Verletzungen zu vermeiden.

Produktbeschreibung

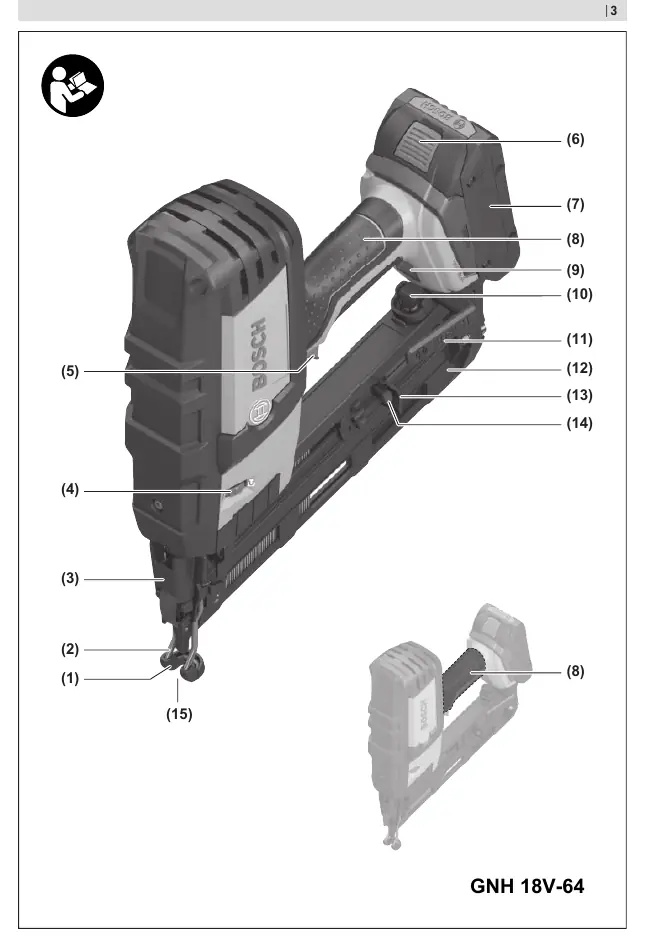

Das Gerät besteht unter anderem aus folgenden Komponenten:

• Werkstückschoner (1)
• Auslösesicherung (2)
• Stellrad zur Tiefenanschlageinstellung (4)
• Auslöser (5)
• Magazin (12)
• User Interface (9)

Montage

Akku laden: Verwenden Sie nur die in den technischen Daten aufgeführten Ladegeräte. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt.

Magazin bestücken: Entfernen Sie vor allen Arbeiten am Gerät den Akku. Reinigen Sie bei Bedarf den Magazinschieber (13) und stellen Sie sicher, dass das Magazin (12) nicht verschmutzt ist. Schieben Sie einen passenden Nagelstreifen (16) in den T-Schlitz am Ende des Magazins.

Betrieb

Auslösesysteme:

• Einzelauslösung mit Sicherungsfolge: Die Auslösesicherung (2) muss zuerst fest auf das Werkstück gesetzt werden. Ein Eintreibgegenstand wird erst dann ausgeschossen, wenn der Auslöser (5) gedrückt wird.
• Kontaktauslösung mit automatischer Rückkehr (GNH 18V-64 M): Der Auslöser (5) muss zuerst gedrückt und gehalten werden. Anschließend muss die Auslösesicherung fest auf das Werkstück gesetzt werden.

Wartung und Reinigung

Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Reinigen Sie das Magazin (12) regelmäßig von Plastik- oder Holzspänen.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst, ob der Akku geladen und korrekt eingesetzt ist. Bei verklemmten Nägeln öffnen Sie den Schusskanal über den Spannhebel (3) und entfernen Sie den Nagel. Sollten Probleme häufiger auftreten, kontaktieren Sie eine autorisierte Bosch-Kundendienststelle.
