Installationsanleitung für LED Linear High Bay 120-277V

Detaillierte Installationsanleitung für die LED Linear High Bay Leuchte. Erfahren Sie alles über die sichere Montage (Kette, Kabel, Pendel), den elektrischen Anschluss inklusive 0-10V-Dimmung und wichtige Sicherheitshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Kettenmontage der Leuchte Seite 1 Kabelmontage Seite 2 Pendelmontage Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den elektrischen Anschluss der LED Linear High Bay Leuchte. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den örtlichen elektrischen Vorschriften erfolgen. Vor Beginn aller Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

Installation

Die Leuchte bietet verschiedene Montageoptionen:

Kettenmontage der Leuchte
Kettenmontage der Leuchte

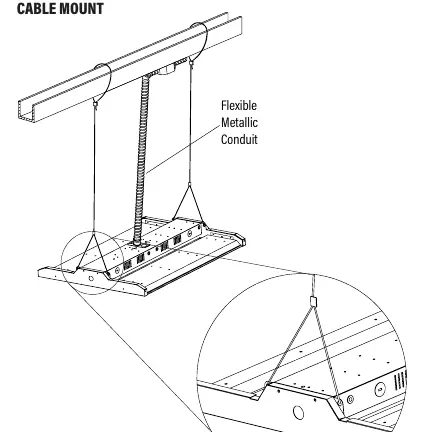

Kabelmontage
Kabelmontage

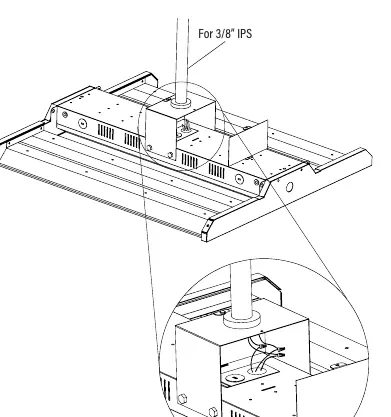

Pendelmontage
Pendelmontage
  • Kettenmontage (Standard): Befestigen Sie die Kette am mitgelieferten Drahtaufhänger. Sichern Sie das andere Ende der Kette an einer tragfähigen Struktur. Installieren Sie den Drahtaufhänger an der Seite des oberen LED-Kanals und stellen Sie sicher, dass die Aufhänger vollständig in den seitlichen Löchern eingerastet sind.
  • Kabelmontage (Optional): Zusätzliche Montageoption, die separat erworben werden muss.
  • Pendelmontage (Optional): Zusätzliche Montageoption für 3/8" IPS, die separat erworben werden muss.

Elektrischer Anschluss

Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Leuchtenetikett übereinstimmt. Verwenden Sie nur UL-gelistete Kabel.

  • Netzanschluss: Schwarz (Phase/Hot), Weiß (Neutral), Grün (Erde).
  • 0-10V Dimmung: Die violetten und rosa (oder grauen) Kabel im Treiberfach sind für die 0-10V-Dimmung vorgesehen. Wenn keine Dimmung verwendet wird, müssen diese Kabel separat isoliert (abgedeckt) werden, um Fehlfunktionen und Garantieverlust zu vermeiden.

Wartung

Entfernen Sie nach der Installation alle Rückstände oder Fingerabdrücke von der Leuchte und der Linse. Überprüfen Sie vor der Inbetriebnahme alle Befestigungselemente auf festen Sitz.

Praktische Hilfe

Typische Probleme

Unsachgemäße Dimmfunktion oder Fehlfunktion

Stellen Sie sicher, dass die 0-10V-Dimmkabel (violett/rosa/grau) korrekt angeschlossen sind. Wenn keine Dimmung genutzt wird, müssen diese Kabel einzeln isoliert werden.

Gefahr durch Stromschlag oder Feuer

Schalten Sie vor allen Arbeiten die Stromzufuhr am Sicherungskasten ab und prüfen Sie die Spannungsübereinstimmung.

Vor der Verwendung

  • Stromzufuhr am Sicherungskasten unterbrechen
  • Spannung mit Leuchtenetikett abgleichen
  • Qualifizierten Elektriker für die Installation beauftragen
  • Befestigungsmaterial auf Tragfähigkeit prüfen
  • Alle elektrischen Verbindungen mit UL-zugelassenen Steckverbindern sichern

Technische Daten in der Praxis

Spannungsbereich
120-277V AC
Drahtfarben (Dimmung)
Violett (Dim+), Rosa oder Grau (Dim-)

Abbildungen und Diagramme

  • Das Schaltbild zeigt den Anschluss von Phase (Schwarz), Neutral (Weiß) und Erde (Grün) an die Stromquelle.
  • Die Dimmleitungen sind separat vom LED-Lastkreis (Rot/Blau) dargestellt.

Modellkompatibilität

  • Geeignet für trockene oder feuchte Standorte.
  • Mindestanforderung für Versorgungskabel: 90°C.
