Bedienungsanleitung für Nilight LED-Kabelbaum 14AWG

Schnelle Anleitung zur Installation und Verkabelung des Nilight LED-Kabelbaums 14AWG. Erfahren Sie, wie Sie den 5-Pin-Wippschalter anschließen und die Sicherheitsvorgaben einhalten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Verkabelung des Nilight LED-Kabelbaums. Beachten Sie unbedingt die Spannungs- und Leistungsgrenzen, um Schäden am Fahrzeug oder am Kabelbaum zu vermeiden. Die Installation sollte nur bei ausgeschalteter Stromversorgung erfolgen.

Installation

Schaltplan für den LED-Kabelbaum
Schaltplan für den LED-Kabelbaum
  1. Verbinden Sie die Kabel des Lichtbalkens mit den Anschlüssen des Kabelbaums (Schwarz an Schwarz, Rot an Rot).
  2. Führen Sie die Kabel des Wippschalters durch die Öffnung im Armaturenbrett.
  3. Verbinden Sie den 5-Pin-Wippschalter mit dem Kabelbaum.
  4. Schließen Sie das Kabel mit der Sicherung an den Pluspol (+) der Autobatterie und das schwarze Kabel an den Minuspol (-) an.
  5. Schalten Sie den Strom ein und drücken Sie den Schalter, um die Funktion zu testen.

Verkabelung des 5-Pin-Wippschalters

Es gibt zwei Methoden, den Schalter anzuschließen, je nachdem, wann die Kontrollleuchte leuchten soll:

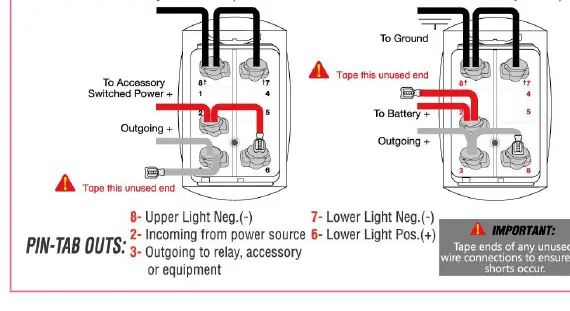

Anschlussmethoden für den 5-Pin-Wippschalter
Anschlussmethoden für den 5-Pin-Wippschalter
  • Methode A: Verbinden Sie das rote Überbrückungskabel von Pin 2 zu Pin 6. Die untere Kontrollleuchte leuchtet, sobald der Schlüssel gedreht wird (Zündung an).
  • Methode B: Verbinden Sie das weiße Überbrückungskabel von Pin 3 zu Pin 6. Die untere Kontrollleuchte leuchtet nur, wenn der Schalter auf "Ein" gestellt ist.

Sicherheitshinweise

  • Betriebsspannung: 12V DC.
  • Leistungsgrenzen: 14AWG unterstützt maximal 180W; 12AWG unterstützt maximal 450W.
  • Isolieren Sie alle freiliegenden Drähte mit Isolierband, um Kurzschlüsse zu vermeiden.
  • Bei Unsicherheit bezüglich der Installation sollte ein Fachmann hinzugezogen werden.

Praktische Hilfe

Typische Probleme

Kurzschlussgefahr

Stellen Sie sicher, dass alle freiliegenden Drähte sorgfältig mit Isolierband umwickelt sind.

Kontrollleuchte leuchtet nicht wie gewünscht

Wählen Sie zwischen Methode A (leuchtet bei Zündung) oder Methode B (leuchtet bei eingeschaltetem Schalter) und prüfen Sie die Verkabelung der Überbrückungskabel.

Vor der Verwendung

  • Spannung prüfen (muss 12V DC sein)
  • Leistung des Lichtbalkens prüfen (max 180W für 14AWG)
  • Isolierband für freiliegende Kabel bereitlegen
  • Sicherstellen, dass die Batterie abgeklemmt ist während der Installation

Abbildungen und Diagramme

  • Das Diagramm zeigt die Verbindung zwischen Relais, Batterie, Schalter und Lichtbalken.
  • Die Pin-Belegung (1-8) ist für den korrekten Anschluss des Wippschalters entscheidend.

Modellkompatibilität

  • Nur für 12V DC Systeme geeignet.
  • Nicht für Geräte mit höherer Wattzahl als spezifiziert (180W für 14AWG) verwenden.
