Bedienungsanleitung für Nilight 10014W LED-Lichtleisten-Kabelbaum
Schnellstartanleitung für den Nilight 10014W Kabelbaum. Erfahren Sie, wie Sie die Lichtleiste anschließen, den 5-Pin Wippschalter konfigurieren und die Sicherheitshinweise für 12V-Systeme beachten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für den Nilight 10014W LED-Lichtleisten-Kabelbaum. Es beschreibt den Anschluss der Lichtleiste, die Verkabelung des Wippschalters und wichtige Sicherheitshinweise zur Vermeidung von Kurzschlüssen.
Installation
- Verbinden Sie die Kabel der Lichtleiste mit den Anschlüssen des Kabelbaums (Schwarz an Schwarz, Rot an Rot).
- Führen Sie die Kabel des Wippschalters durch die Öffnung im Armaturenbrett.
- Verbinden Sie den Kabelbaum mit der Autobatterie: Das rote Kabel (mit Sicherung) an den Pluspol (+), das schwarze Kabel an den Minuspol (-).
- Schalten Sie das Gerät ein und drücken Sie den Schalter, um die Funktion zu testen.
5-Pin Wippschalter-Anschluss
Es gibt zwei Methoden, um den 5-Pin Wippschalter anzuschließen:
- Methode A: Verbinden Sie das rote Überbrückungskabel von Pin 2 zu Pin 6. Die untere Kontrollleuchte leuchtet, wenn der Schlüssel gedreht wird.
- Methode B: Verbinden Sie das weiße Überbrückungskabel von Pin 3 zu Pin 6. Die untere Kontrollleuchte leuchtet nur, wenn der Schalter eingeschaltet ist.
Wichtig: Kleben Sie alle nicht verwendeten Kabelenden mit Isolierband ab, um Kurzschlüsse zu vermeiden.
Sicherheitshinweise
- Betriebsspannung: Nur für 12V DC geeignet.
- Maximale Wattzahl je nach Kabelquerschnitt (AWG): 16AWG (180W), 14AWG (300W), 12AWG (450W).
- Bei Unsicherheit bezüglich der Installation sollte ein Fachmann hinzugezogen werden.
Pin-Belegung
- Pin 8: Oberes Licht Negativ (-)
- Pin 2: Eingang von der Stromquelle
- Pin 3: Ausgang zum Relais, Zubehör oder Gerät
- Pin 7: Unteres Licht Negativ (-)
- Pin 6: Unteres Licht Positiv (+)
Praktische Hilfe
Typische Probleme
Kurzschlussgefahr
Nicht verwendete Kabelenden müssen zwingend mit Isolierband abgeklebt werden.
Licht leuchtet nicht
Überprüfen Sie die Verkabelung der Pins am Wippschalter (Methode A oder B) und stellen Sie sicher, dass die Sicherung intakt ist.
Vor der Verwendung
- Spannung prüfen: Nur für 12V DC Systeme geeignet.
- Wattzahl prüfen: Stellen Sie sicher, dass die Lichtleiste die maximale Wattzahl des Kabelquerschnitts (AWG) nicht überschreitet.
- Verkabelung: Stellen Sie sicher, dass alle Verbindungen fest sitzen und isoliert sind.

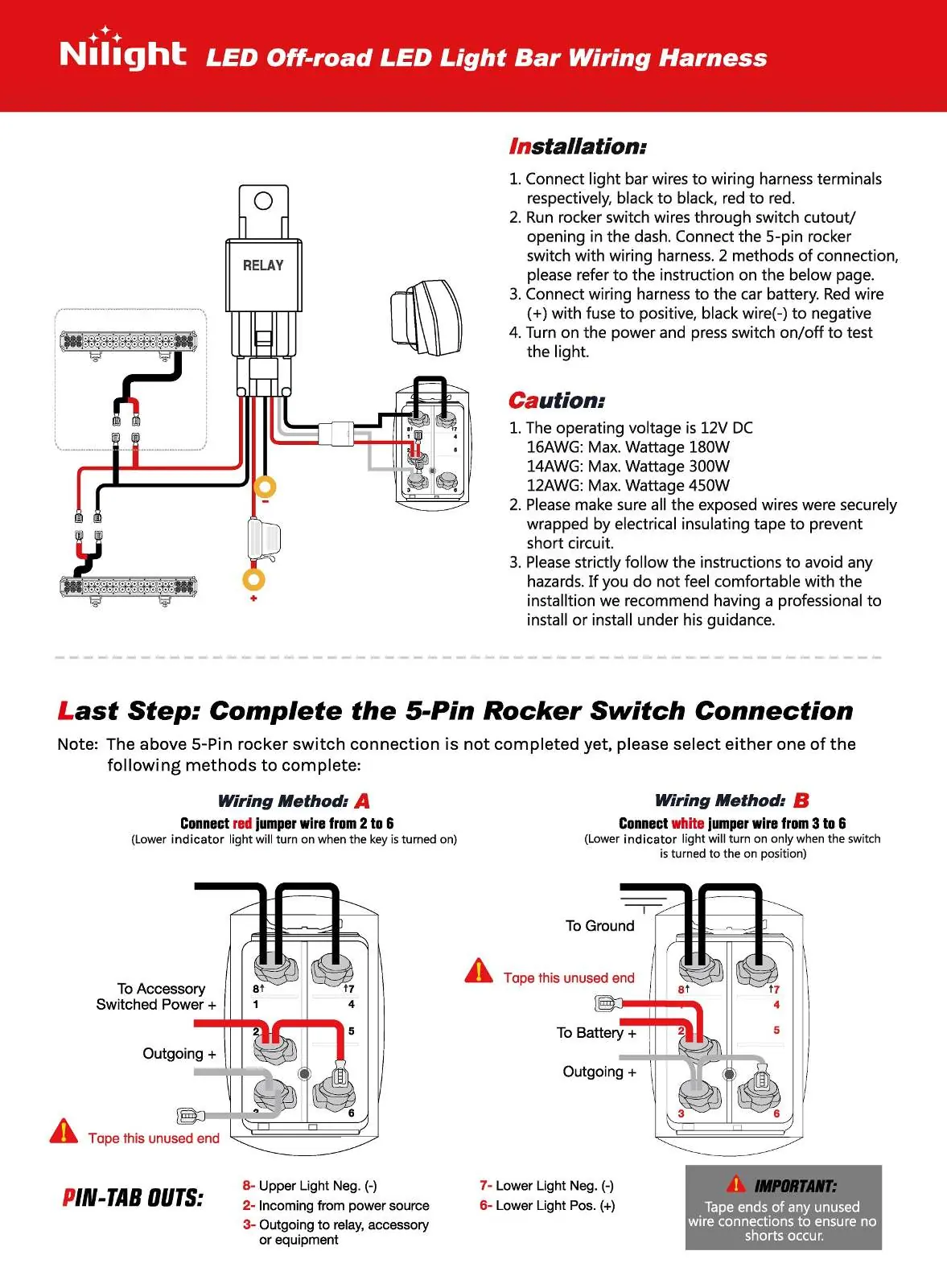

Abbildungen und Diagramme
- Pin 8: Oberes Licht Negativ (-)
- Pin 2: Eingang von der Stromquelle
- Pin 3: Ausgang zum Relais, Zubehör oder Gerät
- Pin 7: Unteres Licht Negativ (-)
- Pin 6: Unteres Licht Positiv (+)
Modellkompatibilität
- Nur für 12V DC Fahrzeuge geeignet.
