Bedienungsanleitung für Nilight 14025C-B LED-Arbeitsscheinwerfer
Erfahren Sie, wie Sie die Nilight 14025C-B LED-Arbeitsscheinwerfer korrekt installieren und anschließen. Diese Anleitung enthält wichtige Installationsschritte, Tipps zur Fehlerbehebung bei Kondenswasser und Informationen zur...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Nilight 14025C-B LED-Arbeitsscheinwerfer. Es beschreibt den korrekten Anschluss an das 12V-Bordnetz sowie Lösungen für häufige Probleme wie Kondenswasserbildung.
Installation
Stellen Sie vor der Montage sicher, dass der Einbauort ausreichend Platz bietet. Die Installation erfolgt wie folgt:
- Testen Sie die Lichtleiste direkt an einer 12V DC Stromquelle. Verbinden Sie das rote Kabel mit dem Pluspol und das schwarze Kabel mit dem Minuspol.
- Verbinden Sie die Kabel der Lichtleiste mit den blauen Steckern des Kabelbaums. Verbinden Sie anschließend die Kabelbaum-Buchsen (schwarz an schwarz, rot an rot).
- Verbinden Sie das rote Kabel (mit Sicherung) mit dem Pluspol der Batterie und das schwarze Kabel vom Relais mit dem Minuspol der Batterie.
- Betätigen Sie den Ein-/Ausschalter, um die Funktion der LED-Lichtleiste zu testen.
Fehlerbehebung bei Kondenswasser
Sollte sich Kondenswasser im Inneren der Lichtleiste bilden, gehen Sie wie folgt vor:
- Entfernen Sie die Entlüftung oder die seitlichen Abdeckungen.
- Schalten Sie die Lichtleiste ein.
- Lassen Sie die Leiste für 1-2 Stunden leuchten, damit der Wasserdampf entweichen kann.
Garantieansprüche
Um einen Garantieanspruch geltend zu machen, kontaktieren Sie den Nilight-Kundendienst per E-Mail unter [email protected]. Bitte halten Sie folgende Informationen bereit:
- Screenshot Ihrer Bestellinformationen.
- Fotos des defekten Artikels.
Praktische Hilfe
Typische Probleme
Kondenswasser im Inneren der Lichtleiste
Entfernen Sie die Entlüftung oder die seitlichen Abdeckungen und lassen Sie die Leiste für 1-2 Stunden eingeschaltet, damit der Dampf entweichen kann.
Passgenauigkeit am Fahrzeug
Messen Sie vor der Installation den vorgesehenen Montageort aus, um sicherzustellen, dass die Größe der Lichtleiste korrekt ist.
Vor der Verwendung
- Messen Sie den Montageort am Fahrzeug aus.
- Stellen Sie sicher, dass eine 12V DC Stromquelle verfügbar ist.
- Überprüfen Sie alle Kabelverbindungen gemäß Schaltplan.
- Testen Sie die Leiste vor der endgültigen Montage direkt an der Stromquelle.
Abbildungen und Diagramme

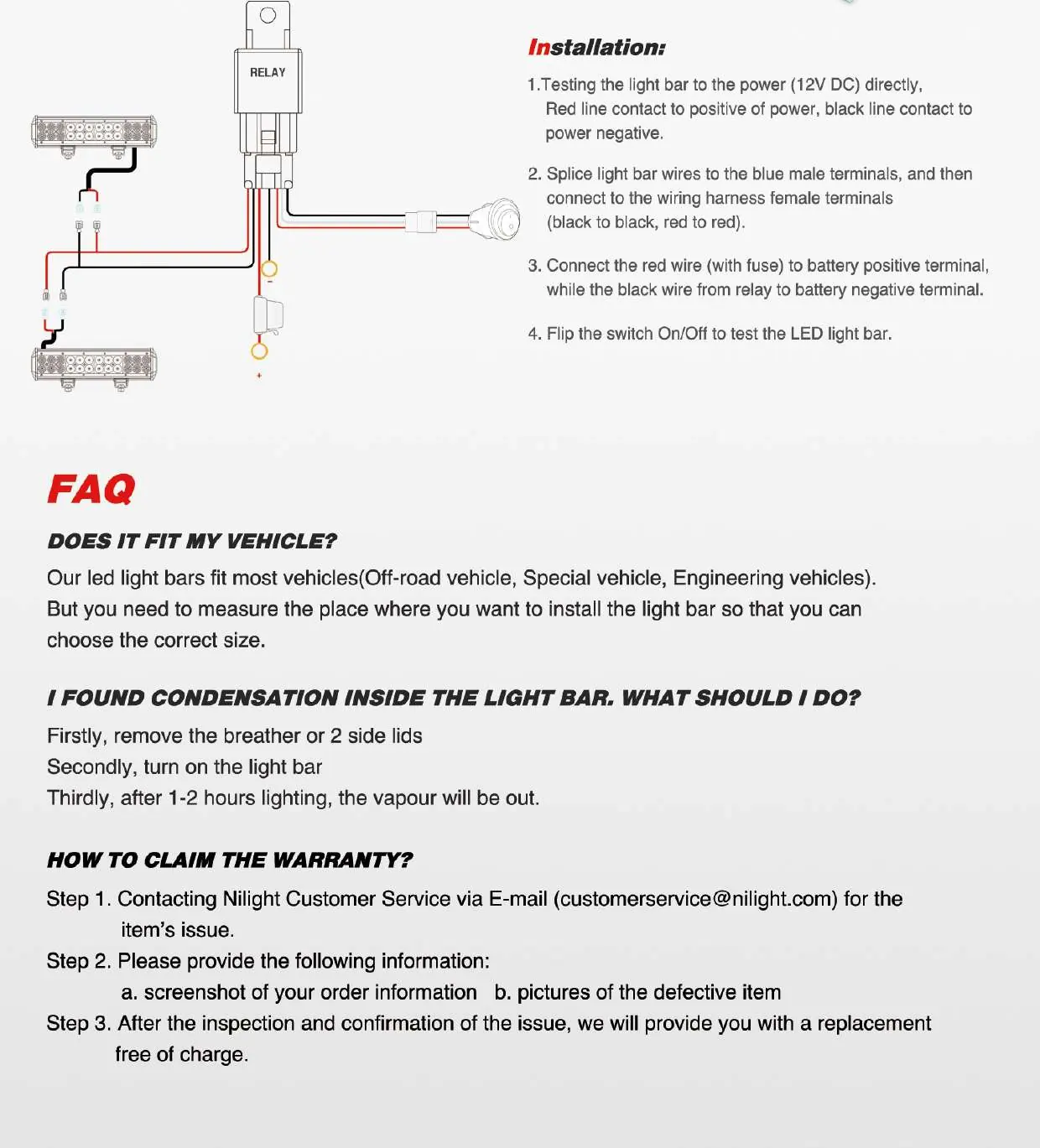

- Der Schaltplan zeigt die Verbindung der Lichtleiste über ein Relais mit der Batterie (Plus- und Minuspol) sowie die Position des Schalters.
Modellkompatibilität
- Geeignet für die meisten Fahrzeuge, einschließlich Geländewagen, Spezialfahrzeuge und Baufahrzeuge.
