Nilight 10038W LED-Lichtleisten-Kabelbaum-Set

Schnelle Anleitung zur Installation und Verkabelung des Nilight 10038W LED-Lichtleisten-Kabelbaums. Erfahren Sie, wie Sie den 5-Pin-Wippschalter anschließen und die Sicherheitsvorgaben für 12V-Systeme einhalten.

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Dieses Dokument beschreibt die Installation des Nilight LED-Lichtleisten-Kabelbaums. Das System ist für eine Betriebsspannung von 12V DC ausgelegt. Achten Sie bei der Installation strikt auf die Einhaltung der maximalen Wattleistung in Abhängigkeit vom Kabelquerschnitt (AWG), um Überhitzung und Kurzschlüsse zu vermeiden.

Installationsschritte

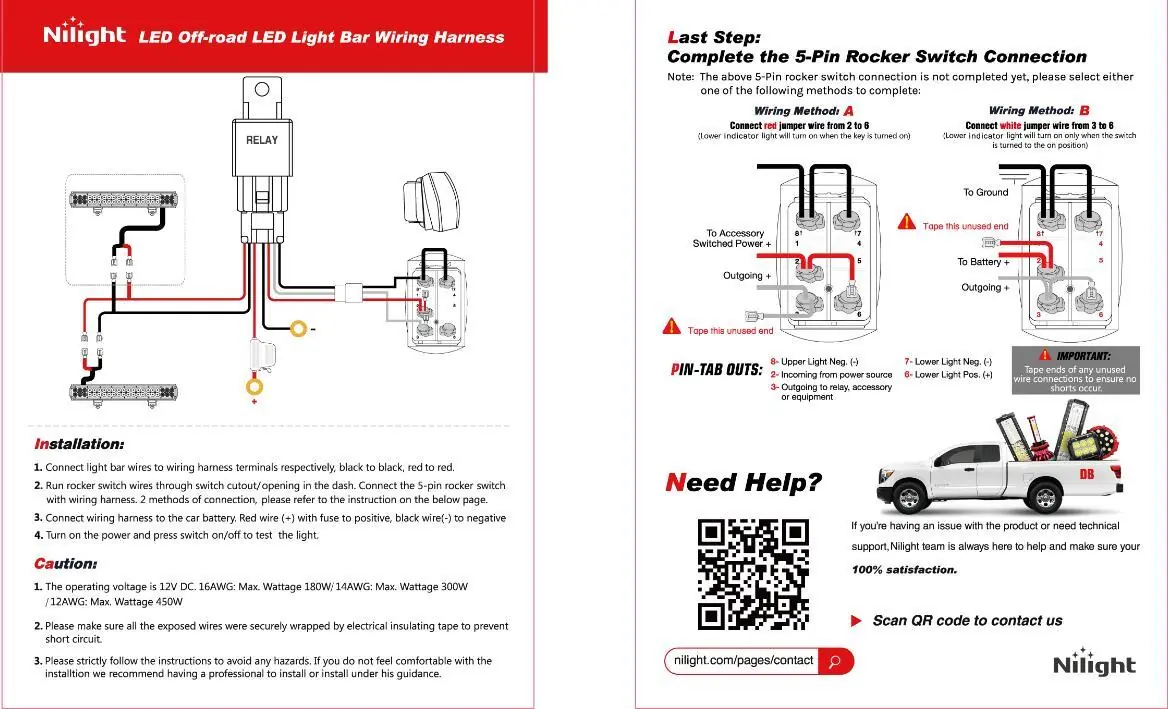

Verkabelungsdiagramm und Anschlussmethoden für den 5-Pin-Wippschalter
Verkabelungsdiagramm und Anschlussmethoden für den 5-Pin-Wippschalter
  1. Verbinden Sie die Kabel der Lichtleiste mit den entsprechenden Anschlüssen des Kabelbaums (Schwarz an Schwarz, Rot an Rot).
  2. Führen Sie die Kabel des Wippschalters durch die Aussparung im Armaturenbrett. Verbinden Sie den 5-Pin-Wippschalter mit dem Kabelbaum.
  3. Verbinden Sie den Kabelbaum mit der Fahrzeugbatterie: Das rote Kabel mit Sicherung an den Pluspol (+), das schwarze Kabel an den Minuspol (-).
  4. Schalten Sie die Stromversorgung ein und betätigen Sie den Schalter, um die Funktion der Lichtleiste zu testen.

Anschluss des 5-Pin-Wippschalters

Für den 5-Pin-Wippschalter stehen zwei Anschlussmethoden zur Verfügung:

  • Methode A: Verbinden Sie das rote Überbrückungskabel von Pin 2 zu Pin 6. Die untere Kontrollleuchte leuchtet, wenn der Schlüssel gedreht wird.
  • Methode B: Verbinden Sie das weiße Überbrückungskabel von Pin 3 zu Pin 6. Die untere Kontrollleuchte leuchtet nur, wenn der Schalter eingeschaltet ist.

Wichtig: Alle nicht verwendeten Kabelenden müssen sicher mit Isolierband umwickelt werden, um Kurzschlüsse zu vermeiden.

Sicherheit und technische Daten

Die maximale Belastbarkeit des Kabelbaums hängt vom verwendeten Kabelquerschnitt ab:

  • 16AWG: Maximal 180W
  • 14AWG: Maximal 300W
  • 12AWG: Maximal 450W

Wenn Sie sich bei der Installation unsicher fühlen, wird empfohlen, einen Fachmann hinzuzuziehen.

Praktische Hilfe

Typische Probleme

Kurzschlussgefahr

Alle freiliegenden Kabelenden müssen sicher mit Isolierband umwickelt werden.

Kontrollleuchte am Schalter leuchtet nicht wie gewünscht

Wählen Sie die passende Anschlussmethode (A oder B) für den 5-Pin-Wippschalter.

Vor der Verwendung

  • Prüfen Sie, ob das Bordnetz 12V DC liefert.
  • Stellen Sie sicher, dass der Kabelquerschnitt (AWG) für die Wattleistung Ihrer Lichtleiste ausreicht.
  • Überprüfen Sie alle Kabelverbindungen auf festen Sitz.
  • Stellen Sie sicher, dass alle ungenutzten Kabelenden isoliert sind.

Abbildungen und Diagramme

  • Das Diagramm zeigt die Verbindung zwischen Relais, Batterie, Lichtleiste und Schalter.
  • Die Pin-Belegung des 5-Pin-Schalters ist für die korrekte Funktion der Kontrollleuchten entscheidend.

Modellkompatibilität

  • Nur für 12V DC Systeme geeignet.
