Bedienungsanleitung für Nice Mira 2K KIT Video-Türsprechanlage
Erfahren Sie, wie Sie die Nice Mira 2K KIT Video-Türsprechanlage installieren, konfigurieren und über die i-Home App steuern. Vollständige Anleitung für Montage, Verkabelung und Funktionen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Mira 2K KIT ist eine 2-Draht-Video-Türsprechanlage mit 7-Zoll-Touchscreen, WLAN-Anbindung für die i-Home App, RFID-Zugangskontrolle und 2K-Kameraauflösung. S. 1, 5
Wichtigste Schritte
- Installation der Außenstation S. 8, 11
- Verbindung mit der i-Home App S. 14, 18
Erste Inbetriebnahme
- Stromversorgung anschließen S. 4, 7
Probleme und Lösungen
System startet nicht
Prüfen Sie, ob nur eine Stromquelle angeschlossen ist.
S. 4, 7Wartung und Reset
- System auf Werkseinstellungen zurücksetzen S. 21, 24
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | DC 24V 1A | Betriebsspannung | S. 24, 27 |
| Schutzklasse | IP65 | Wetterfestigkeit der Außenstation | S. 5, 27 |
Wo es im PDF steht
- Inhaltsverzeichnis S. 2, 3
- Sicherheitshinweise S. 4
- Schaltpläne S. 6, 7, 9
- Technische Daten S. 26, 27
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Nice Mira 2K KIT ist eine 2-Draht-Video-Türsprechanlage. Das System erfordert eine 24V-Stromversorgung. Wichtig: Das System darf nicht gleichzeitig über ein externes Netzteil und das DIN-Schienen-Netzteil betrieben werden. Für die Verkabelung wird ein nicht abgeschirmtes Kabel empfohlen, da abgeschirmte Kabel die Reichweite stark reduzieren können.
Installation und Verkabelung
Die Installation umfasst die Montage des Innenmonitors und der Außenstation (Türstation).
- Innenmonitor: Empfohlene Montagehöhe 1,5–1,6 m. Befestigen Sie die Wandhalterung mit zwei Schrauben und verbinden Sie die Kabel gemäß Schaltplan.
- Außenstation: Montieren Sie die Schutzabdeckung an der Wand, führen Sie das Kabel durch und befestigen Sie die Station.
- Verkabelung: Nutzen Sie die mitgelieferten Anschlüsse. Achten Sie auf die korrekte Polarität und den Anschluss von Türöffnern (Schloss 1 und Schloss 2).
Bedienung des Monitors
Der Monitor verfügt über einen Touchscreen mit intuitiver Benutzeroberfläche:
- Tippen: Auswählen/Bestätigen.
- Wischen nach links: Zurück zum vorherigen Menü oder Bildschirm ausschalten.
- Wischen nach oben/unten: Navigation durch Seiten.
- Anruf annehmen: Tippen Sie auf das Hörer-Symbol. Die maximale Gesprächsdauer beträgt 60 Sekunden.
App-Einrichtung und WLAN
Um das System über ein Smartphone zu steuern, laden Sie die App i-Home herunter.
- Verbinden Sie den Monitor mit dem WLAN über das Menü Einstellungen > WLAN.
- Öffnen Sie die i-Home App und registrieren Sie ein Konto.
- Scannen Sie den QR-Code des Geräts (verfügbar im Menü des Monitors unter Geräte-ID), um das System zur App hinzuzufügen.
Erweiterte Funktionen
- DVR-Funktion: Ermöglicht Videoaufzeichnungen. Erfordert eine microSD-Karte (min. 2 GB, empfohlen ≥ 32 GB).
- RFID-Zugang: Sie können RFID-Badges für den Zugang registrieren.
- Personenerkennung: Aktivieren Sie diese Funktion, um bei Bewegungserkennung automatisch ein Foto an die App zu senden.
- Cloud-Speicher: Optionale Funktion zur Speicherung von Ereignisvideos in der Cloud.
Technische Daten
- Monitor: 7 Zoll IPS-Bildschirm (1024x600), Freisprecheinrichtung.
- Außenstation: 2K-Kamera, 150° Sichtwinkel, IP65-Schutzklasse.
- Stromversorgung: 24V DC, 1A.
- Betriebstemperatur: Monitor -10°C bis +40°C, Außenstation -25°C bis +60°C.
Praktische Hilfe
Typische Probleme
System funktioniert nicht nach Anschluss
Stellen Sie sicher, dass nicht zwei Stromversorgungen (externes Netzteil und DIN-Schiene) gleichzeitig angeschlossen sind.
Video wird in der App nicht angezeigt
Stellen Sie sicher, dass die Türstation im Monitor unter 'Überwachungsgeräte' hinzugefügt wurde.
Anruf kann nicht getätigt werden
Überprüfen Sie, ob die Adresse des Buttons an der Außenstation mit der Adresse des Monitors übereinstimmt.
Vor der Verwendung
- Verwenden Sie ein nicht abgeschirmtes Kabel für die 2-Draht-Verbindung.
- Prüfen Sie die Stromversorgung (24V DC).
- Setzen Sie eine microSD-Karte ein, wenn Sie Aufnahmefunktionen nutzen möchten.
- Stellen Sie sicher, dass das WLAN-Signal am Montageort des Monitors stabil ist.
Technische Daten in der Praxis
- 2-Draht-System
- Einfache Verkabelung für Strom und Daten über nur zwei Adern.
Abbildungen und Diagramme
- Schaltpläne zeigen die Verbindung von 1 bis 4 Monitoren mit einer oder zwei Außenstationen.

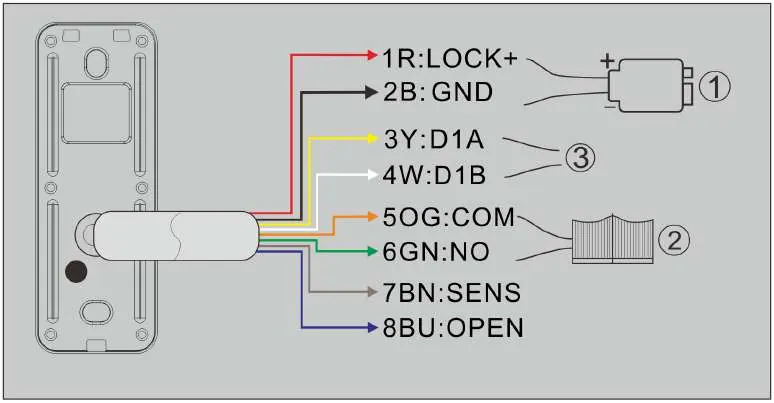

- Die Farbcodierung der Kabel (Rot, Schwarz, Gelb, Weiß, Orange, Grün, Braun, Blau) ist für die korrekte Installation entscheidend.
Modellkompatibilität
- Unterstützt microSD-Karten bis 512 GB.
- Kompatibel mit iOS 8.0+ und Android 4.3+ für die i-Home App.
- Unterstützt 2,4 GHz und 5 GHz WLAN.
