Bedienungsanleitung für Urmet 1122-003C Audio-Türsprechanlage

Schnellstartanleitung und Installationshilfe für die Urmet 1122-003C 2-Draht Audio-Türsprechanlage. Erfahren Sie mehr über die Verkabelung, Montage, Rufton-Einstellungen und Lautstärkeregelung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

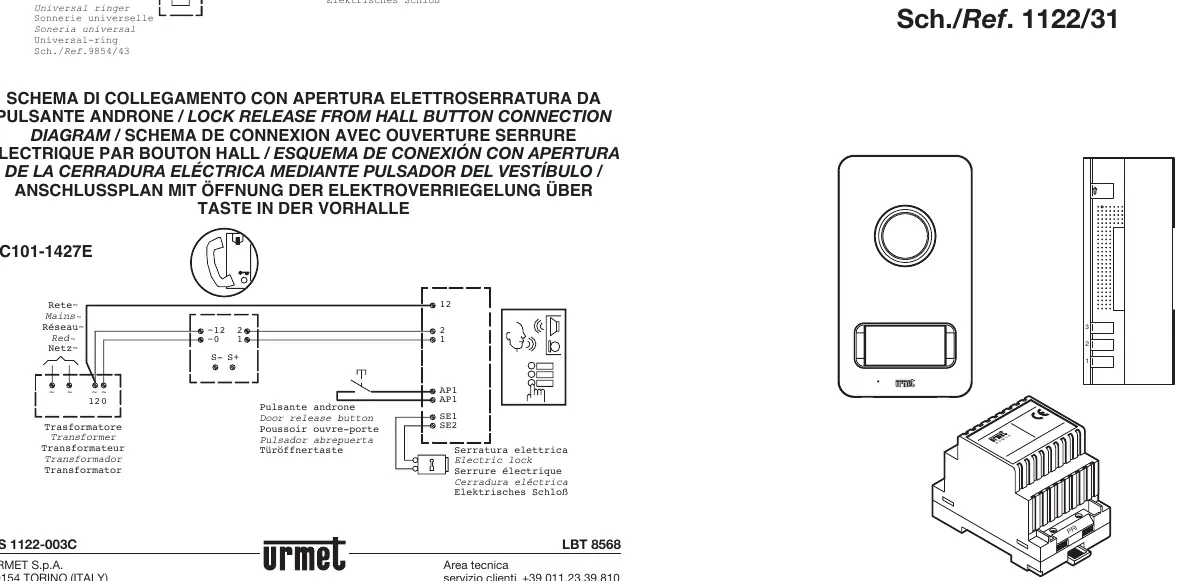

Schaltpläne für die Basisinstallation und den Anschluss des elektrischen Türöffners.

Seite 1

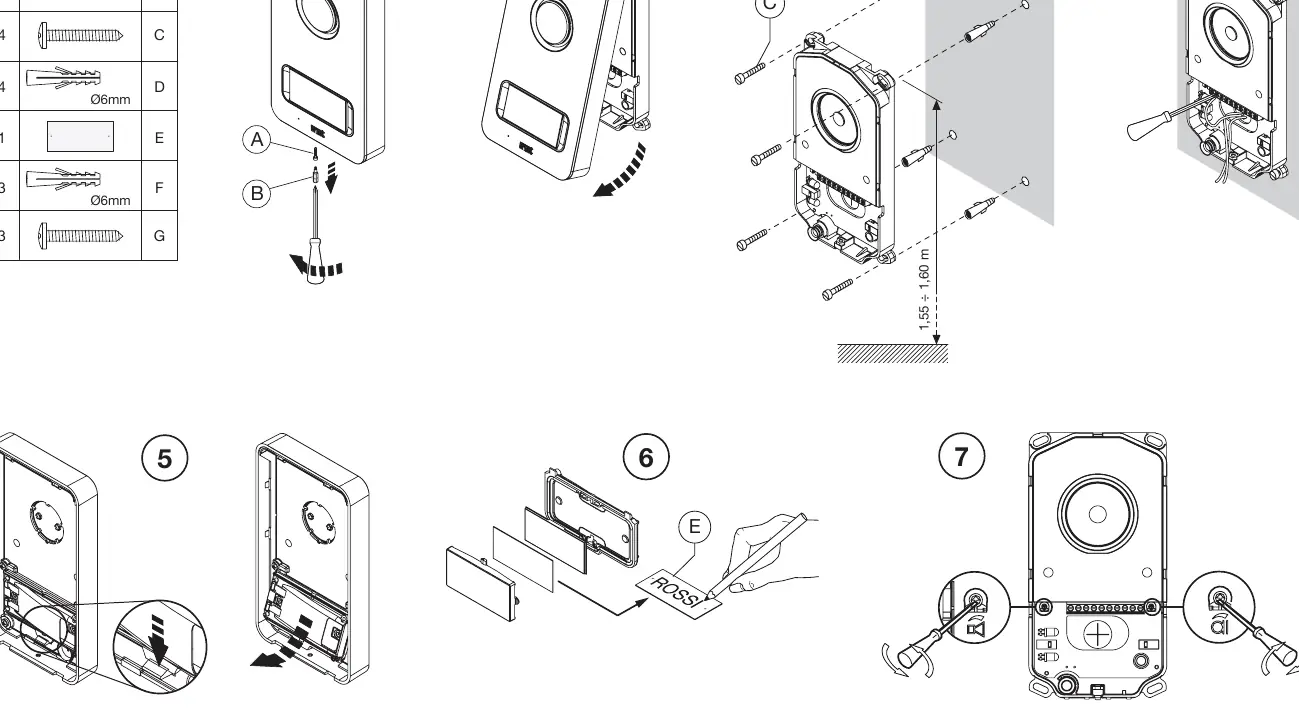

Schritt-für-Schritt Montageanleitung für die Türstation.

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Konfigurationsanweisungen für das Urmet 1122-003C Audio-Kit für Einfamilienhäuser. Das System verwendet eine 2-Draht-Technologie. Wichtiger Hinweis: Verwenden Sie kein Telefonkabel für die Installation.

Installation

Die Türstation kann sowohl aufputz als auch unterputz montiert werden. Für die Unterputzmontage ist der separat erhältliche Einbaukasten mit Rahmen (Ref. 1122/60) erforderlich. Achten Sie bei der Montage auf die empfohlene Höhe von 1,55 bis 1,60 m.

Verkabelung

Die Anleitung enthält detaillierte Schaltpläne für die Basisinstallation sowie für die Installation mit elektrischem Türöffner und Taster. Beachten Sie die Mindestquerschnitte der Leiter basierend auf der Distanz zwischen Transformator und Türstation:

Bis 60 m: 0,5 mm²
Bis 90 m: 0,75 mm²
Bis 110 m: 1 mm²

Einstellungen

Die Türstation bietet Optionen zur Anpassung des Ruftons und der Lautstärke:

Rufton: Es stehen zwei Melodien zur Auswahl (1 oder 2).
Lautstärke: Die Ruflautstärke kann zwischen Maximum, Minimum und Stumm (Mute) eingestellt werden.

Zubehör

Das Produkt ist für die Erweiterung mit folgendem Zubehör ausgelegt:

Ref. 1134/55: Zusatztasten
Ref. 9854/43: Universal-Klingel
Ref. 1129/52: Zusätzliche Hausstation (6-Draht)

Praktische Hilfe

Typische Probleme

Kein Rufton

Überprüfen Sie, ob die Lautstärkeeinstellung auf 'MUTE' (Stumm) steht.

Türöffner funktioniert nicht

Überprüfen Sie die Verkabelung zwischen dem Türöffner-Taster, dem Transformator und dem elektrischen Schloss gemäß dem Schaltplan.

Vor der Verwendung

Stellen Sie sicher, dass kein Telefonkabel verwendet wird.
Prüfen Sie den Leitungsquerschnitt (0,5 mm² bis 1 mm²) basierend auf der Kabellänge.
Stellen Sie sicher, dass der Einbaukasten 1122/60 für die Unterputzmontage vorhanden ist, falls gewünscht.
Prüfen Sie die Stromversorgung (Transformator).
