Aiphone MY-DC/A und MY-DG/A Türstation - Installationsanleitung
Installations- und Bedienungsanleitung für die Aiphone MY-DC/A und MY-DG/A PanTilt-Türstationen. Erfahren Sie alles über die 2-Draht-Verkabelung, Montageoptionen (Unterputz/Aufputz) und die Bedienung der Kamerafunktionen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Aiphone MY-DC/A und MY-DG/A sind PanTilt-Türstationen für das MY-Serie Video-Eingangssicherheitssystem. Das System arbeitet mit einer 2-Draht-Verkabelung. Die maximale Reichweite beträgt 100 Meter bei Verwendung von 1,0 mm Draht (18AWG). Achten Sie darauf, keine Koaxialkabel zu verwenden, da diese die Funktion beeinträchtigen können.
Installation und Verkabelung
Verwenden Sie für die Installation parallele Kabel. Wenn Sie bestehende Klingeldrähte verwenden, muss der alte Transformator zwingend entfernt werden. Falls erforderlich, muss ein 120-Ohm-Widerstand an beiden Enden der Drähte (an der Türstation und am Monitor) installiert werden, um die Bildqualität zu gewährleisten. Stellen Sie sicher, dass die Kamera nicht direktem, starkem Licht ausgesetzt ist, da dies die Bildqualität beeinträchtigen kann.
Montage
Die Türstationen unterstützen zwei Montagearten:
- Semi-flush (Unterputz): Entriegeln Sie die Frontabdeckung mit dem mitgelieferten Werkzeug. Befestigen Sie die Montagehalterung an einer 3-fach-Dose und schrauben Sie die Einheit fest.
- Surface-mounting (Aufputz - nur MY-DC/A): Verwenden Sie die MY-R Aufputzbox und befestigen Sie diese direkt an der Wand oder einer Einzel-Dose.
Bedienung und Betrieb
Die rote LED leuchtet, um den Anruf zu signalisieren. Bei schlechten Lichtverhältnissen schaltet sich automatisch die Infrarot-Beleuchtung ein, um ein Bild des Besuchers zu ermöglichen. Die Kamera kann über den Monitor geschwenkt und geneigt werden (PanTilt), um den Sichtbereich zu optimieren. Nutzen Sie die Backlight-Taste am Monitor, um das Bild bei Gegenlicht zu optimieren.
Technische Daten und Wartung
Die Betriebstemperatur liegt zwischen -10°C und 60°C. Bei sehr niedrigen Temperaturen kann das Objektiv beschlagen; dies ist normal und verschwindet, sobald die Belüftung die Feuchtigkeit abführt. Die Reinigung sollte mit einem weichen Tuch und einem neutralen Haushaltsreiniger erfolgen. Verwenden Sie keine scheuernden Reinigungsmittel.
Praktische Hilfe
Typische Probleme
Bild ist unscharf bei niedrigen Temperaturen
Dies ist normal, wenn die Temperatur unter -10°C fällt. Die Belüftungsöffnungen sollten frei bleiben, damit Feuchtigkeit verdunsten kann.
Bild durch Gegenlicht beeinträchtigt
Verwenden Sie die 'Backlight'-Taste am Monitor, um das Bild bei Gegenlicht zu optimieren.
Bildqualität schlecht
Prüfen Sie, ob Koaxialkabel verwendet wurden (diese sind nicht zulässig). Stellen Sie sicher, dass bei Bedarf ein 120-Ohm-Widerstand an beiden Enden installiert ist.
Vor der Verwendung
- Stellen Sie sicher, dass Sie ein 2-Draht-System verwenden.
- Verwenden Sie keine Koaxialkabel.
- Entfernen Sie den alten Transformator, falls Sie bestehende Klingeldrähte nutzen.
- Prüfen Sie, ob die Verkabelung korrekt mit dem 120 Ohm Widerstand abgeschlossen ist, falls erforderlich.
- Stellen Sie sicher, dass die Kamera nicht direktem, starkem Licht ausgesetzt ist.
Abbildungen und Diagramme

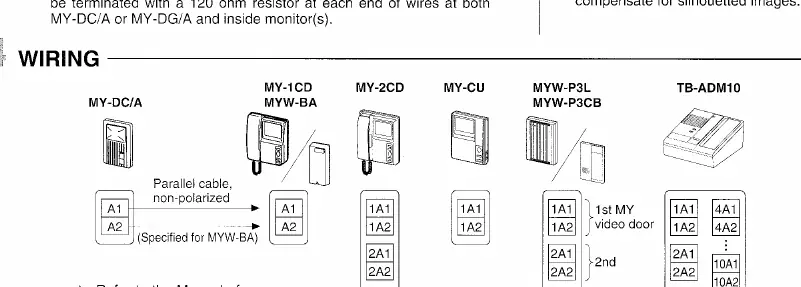

- Die Verkabelungsdiagramme zeigen die Verbindung zwischen Türstation (Entrance) und Monitor (Video-Monitor) unter Verwendung von 2 Drähten.

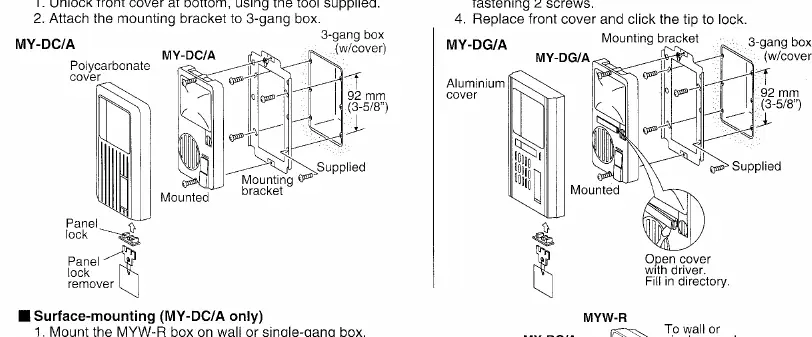

- Die Montagezeichnungen zeigen den Unterschied zwischen Unterputz- (Semi-flush) und Aufputzmontage (Surface-mounting).
Modellkompatibilität
- Nur für das MY-Serie Video-Eingangssicherheitssystem geeignet.
- MY-R Aufputzbox ist nur für das Modell MY-DC/A geeignet.
