Installationshandbuch für Urmet Namensverzeichnis-Modul 1168/51

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und den Betrieb der Namensverzeichnis-Module Urmet 1168/51 (schwarz) und 1168/51G (grau). Diese Module sind als Erweiterung für das Alpha-Rufmodul 1168 konzipiert. Beachten Sie bei der Installation die Begrenzung auf maximal 20 Module pro Transformator.

Einsetzen des Namensschilds

Das Namensschild kann nur montiert oder ausgetauscht werden, nachdem das Frontteil des Moduls entfernt wurde. Das Modul wird mit einem transparenten provisorischen Namensschild geliefert.

Anschluss und Verkabelung

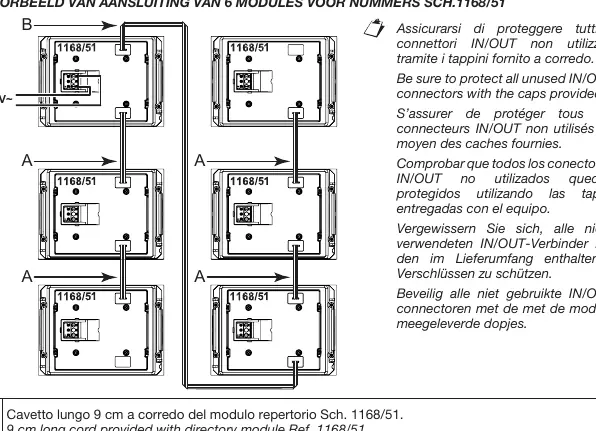

Die Module werden an einen Transformator (z. B. 9000/230) angeschlossen. Bei der Installation von mehreren Modulen erfolgt die Verkabelung in einer Reihenschaltung. Nicht verwendete IN/OUT-Anschlüsse müssen zwingend mit den mitgelieferten Schutzkappen abgedeckt werden, um die Anlage zu schützen.

Installationsvorgaben

• Maximale Anzahl: 20 Module pro Transformator 9000/230.
• Kabelquerschnitte: Die Wahl des Kabelquerschnitts hängt von der Entfernung zwischen Transformator und Modulen ab (z. B. 2,5 mm² bei 200 m, 1,5 mm² bei 115 m, 1,0 mm² bei 80 m, 0,75 mm² bei 60 m).

Wartung

Reinigen Sie die Frontseiten nur mit einem weichen, feuchten Tuch. Verwenden Sie keine alkoholhaltigen Flüssigkeiten oder Glasreiniger, da diese die Oberfläche beschädigen können.

Technische Daten

Die Versorgungsspannung beträgt 12 V~. Die Stromaufnahme pro Modul liegt bei unter 16 mA, bei 20 Modulen beträgt die maximale Stromaufnahme unter 450 mA.
