Bedienungsanleitung für LDT 1-DEC-DC-G 4-fach-Decoder für Weichen

Wichtige Informationen aus der Anleitung

Der LDT 1-DEC-DC-G ist ein 4-fach-Decoder für Weichenantriebe mit Spulenantrieb (einspulig). Er ist kompatibel mit dem DCC-Format und ermöglicht die Steuerung von bis zu vier Weichenantrieben. Jeder Ausgang kann einen Schaltstrom von bis zu 1 Ampere verarbeiten. Das Gerät verfügt über eine integrierte Überlastsicherung.

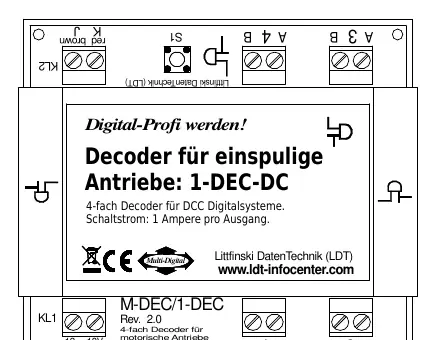

Anschluss des Decoders

Vor Beginn der Installation muss die Stromversorgung der digitalen Anlage ausgeschaltet werden.

• Spannungsversorgung (KL1): Schließen Sie hier eine Wechselspannung von 12 bis 18V~ oder eine Gleichspannung von 15 bis 24V= an.
• Digital-Information (KL2): Verbinden Sie diesen Eingang mit dem Gleis, der Digitalzentrale oder einem Booster. Der Decoder erkennt das Signal automatisch.
• Weichenantriebe (KL6 bis KL9): Schließen Sie die zwei Anschlussdrähte der Weichenantriebe direkt an die entsprechenden Ausgangsklemmen an.

Programmierung der Decoder-Adresse

Um die Decoder-Adresse zu programmieren, muss ein Weichenantrieb an den Ausgang 1 (Klemme KL9) angeschlossen sein.

1. Schalten Sie die Stromversorgung der Modellbahn ein.
2. Drücken Sie die Programmiertaste S1. Berühren Sie dabei nicht die Leiterplatte, um elektrostatische Entladungen zu vermeiden.
3. Der angeschlossene Weichenantrieb bewegt sich nun alle 1,5 Sekunden, was den Programmiermodus anzeigt.
4. Senden Sie nun einen Schaltbefehl über die Modellbahnsoftware oder drücken Sie eine Taste der gewählten Tastengruppe.
5. Der Decoder speichert die Adresse dauerhaft.

Programmierung über Lok-Adressen

Der Decoder kann auch über Lok-Adressen (z.B. Lokmaus 2 oder R3) gesteuert werden.

1. Stellen Sie die Geschwindigkeit aller angeschlossenen Regler auf Null.
2. Drücken Sie die Programmiertaste S1. Der Weichenantrieb an Ausgang 1 bewegt sich alle 1,5 Sekunden.
3. Stellen Sie die gewünschte Adresse an der Lokmaus ein und drehen Sie den Geschwindigkeitsregler aus der Mittelstellung.
4. Bei korrekter Erkennung bewegt sich der Weichenantrieb schneller.
5. Stellen Sie den Regler wieder auf Null und beenden Sie den Programmiermodus durch erneutes Drücken von S1.

Fehlerbehebung

Sollte der Decoder nicht wie gewünscht funktionieren, prüfen Sie folgende Punkte:

• Keine Reaktion: Prüfen Sie die Kabelverbindungen an Klemme KL2. Bei Störungen oder Spannungsabfall am Gleis schließen Sie den Decoder direkt an die Zentrale oder den Booster an.
• Programmierung wird nicht bestätigt: Tauschen Sie die Kabel an Klemme KL2.
• Überlastschutz: Der Decoder verfügt über eine automatische Sicherung, die bei Überlast abschaltet und nach kurzer Zeit automatisch wieder in den Normalbetrieb zurückkehrt.
