Bedienungsanleitung für MRS 1.003.19X Zeitrelais

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an qualifiziertes Fachpersonal für die Installation und Wartung von MRS Zeitrelais. Das Produkt ist ausschließlich für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen bestimmt. Ein Betrieb in explosionsgefährdeten Bereichen oder in sicherheitskritischen Systemen ist nicht zulässig. Das Gerät darf nur mit Batteriestrom betrieben werden, nicht am Stromnetz.

Produktbeschreibung

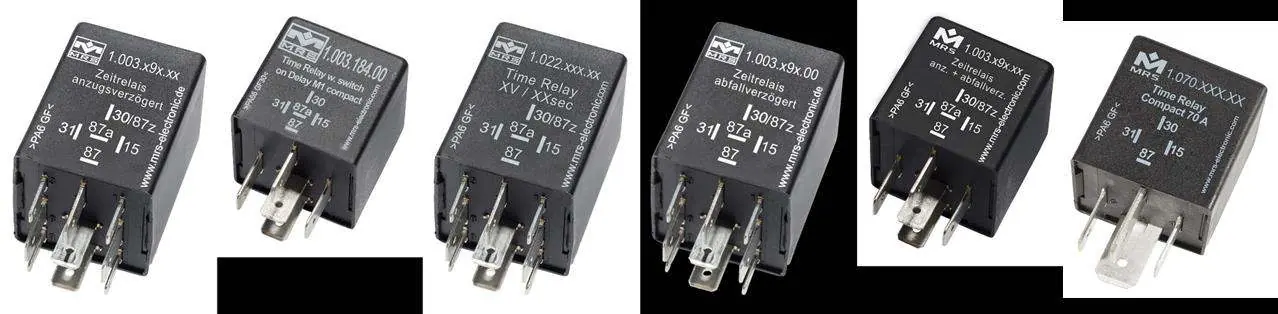

Die Zeitrelais von MRS Electronic dienen als elektromechanische Schalter, die Stromkreise nach einer vordefinierten Zeit ein- oder ausschalten. Die Programmierung kann bei entsprechenden Modellen über die MRS Realizer Software mittels Z-Graph erfolgen.

Montage und Installation

Die Montage darf nur durch qualifiziertes Personal erfolgen. Das Relais muss an einem festen Ort montiert werden, an dem es möglichst geringen mechanischen und thermischen Belastungen ausgesetzt ist. Die Anschlüsse müssen nach unten zeigen, um das Abfließen von Kondenswasser zu ermöglichen. Verwenden Sie für den IP-Schutz und die Berührungssicherheit die entsprechenden Zubehörteile gemäß Datenblatt.

Verdrahtung

Verwenden Sie in der Stromversorgungsleitung immer eine externe Sicherung zum Schutz vor Überspannung. Achten Sie darauf, dass Kabel zugentlastet und reibungsfrei verlegt werden. Eine Zugentlastung ist zwingend erforderlich, wobei der Kabelbaum sich nur identisch zur Bewegungsrichtung des Steckers bewegen darf.

Inbetriebnahme und Wartung

Vor der Inbetriebnahme muss sichergestellt werden, dass sich das Gesamtsystem in einem sicheren Zustand befindet und keine Personen gefährdet werden. Das Zeitrelais ist wartungsfrei und darf nicht geöffnet werden. Bei Beschädigungen am Gehäuse, den Dichtungen oder den Flachsteckern muss das Gerät außer Betrieb genommen werden. Zur Reinigung dürfen keine Hochdruckreiniger, Dampfstrahler oder aggressive Lösungsmittel verwendet werden.

Fehlerbehebung

Bei Fehlfunktionen sollten die Software, die Schaltung und die Parametereinstellungen überprüft werden. Beschädigte Relais oder solche mit korrodierten Kontakten müssen ausgetauscht und gemäß den nationalen Umweltvorschriften entsorgt werden.
