Bedienungsanleitung für MRS Solid State Relays 1.069.30X.05

Schnellstartanleitung für MRS Solid State Relays. Erfahren Sie alles über Montage, elektrische Installation, Verkabelung, Sicherheitshinweise und Fehlerbehebung für die Modelle 5A, 15A und 25A.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an qualifiziertes Fachpersonal und beschreibt die sichere Installation, Inbetriebnahme und Wartung der MRS Solid State Relays (SSR). Die Relais sind für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen konzipiert. Ein Betrieb in explosionsgefährdeten Bereichen oder sicherheitskritischen Systemen ist nicht zulässig. Bei einem Sturz des Bauteils darf dieses nicht mehr verwendet werden.

Produktbeschreibung

Die MRS Solid State Relais sind elektronische Schalter auf Halbleiterbasis. Sie besitzen keine beweglichen Teile, sind verschleißfrei und dienen als elektronische Alternative zu klassischen mechanischen Relais.

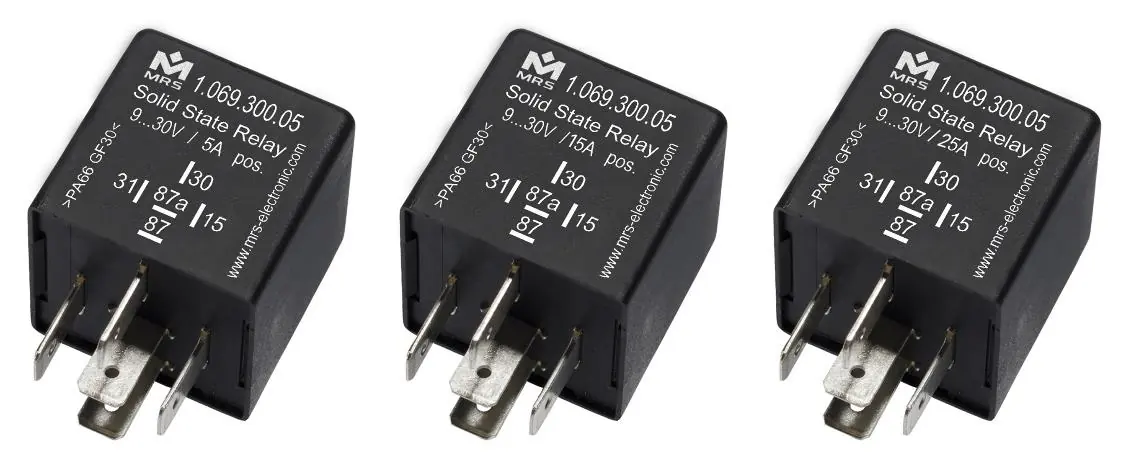

MRS Solid State Relais Modelle
MRS Solid State Relais Modelle

Montage

Die Montage darf nur durch qualifiziertes Personal erfolgen. Das Relais muss an einem festen Ort montiert werden, der möglichst geringen mechanischen und thermischen Belastungen ausgesetzt ist. Die Einbaulage muss so gewählt werden, dass die Anschlüsse nach unten zeigen, um das Abfließen von Kondenswasser zu ermöglichen. Verwenden Sie geeignetes Zubehör gemäß Datenblatt, um die IP-Schutzklasse und den Berührungsschutz zu gewährleisten.

Elektrische Installation und Verkabelung

Die Installation darf nur im spannungsfreien Zustand erfolgen. Ein Anschluss oder Trennen unter Last ist untersagt. Verwenden Sie in der Zuleitung immer eine externe Sicherung zum Schutz vor Überspannung. Achten Sie bei der Verkabelung auf eine zugentlastete und reibungsfreie Verlegung. Die Kabel müssen für Temperaturen ausgelegt sein, die mindestens 10 °C über der maximalen Umgebungstemperatur liegen.

Beispiel für die korrekte Zugentlastung des Kabelbaums
Beispiel für die korrekte Zugentlastung des Kabelbaums

Wartung und Fehlerbehebung

Die Relais sind wartungsfrei und dürfen nicht geöffnet werden. Bei Beschädigungen am Gehäuse, an Dichtungen oder Flachsteckern ist das Bauteil außer Betrieb zu nehmen. Zur Reinigung dürfen keine Hochdruckreiniger, Dampfstrahler, aggressiven Lösungsmittel oder Scheuermittel verwendet werden. Bei Fehlfunktionen sollten die Beschaltung und die Parametrierung überprüft werden.

Sicherheit

Vor allen Arbeiten am System muss dieses abgeschaltet und gegen Wiedereinschalten gesichert werden. Das Gehäuse kann im Betrieb heiß werden; lassen Sie das System vor Arbeiten abkühlen. Die Einhaltung der IP-Schutzklasse ist durch die Verwendung wasserdichter Sockel und Schutzkappen zwingend erforderlich.

Herstellerinformationen

MRS Electronic GmbH & Co. KG

Markenprofil

Praktische Hilfe

Typische Probleme

Relais ist heruntergefallen

Das Relais darf nicht mehr verwendet werden und muss zur Überprüfung an MRS zurückgesendet werden.

Fehlfunktionen im System

Überprüfen Sie die Beschaltung und die Parametrierung des Relais.

Verschmutzte oder korrodierte Kontakte

Reinigen Sie die Kontakte vorsichtig. Bei starker Korrosion oder mechanischer Beschädigung muss das Relais ersetzt werden.

Vor der Verwendung

  • Stellen Sie sicher, dass das System spannungsfrei ist.
  • Prüfen Sie, ob das Relais für den Einsatzbereich (Fahrzeuge/Arbeitsmaschinen) geeignet ist.
  • Stellen Sie sicher, dass eine externe Sicherung in der Zuleitung vorhanden ist.
  • Prüfen Sie die Flachstecker auf Schmutz, Feuchtigkeit und Korrosion.
  • Stellen Sie sicher, dass die Einbaulage (Anschlüsse nach unten) korrekt ist.
  • Verwenden Sie bei Vibrationen eine Verriegelung für das Relais.

Technische Daten in der Praxis

Kabeltemperatur
Kabel müssen für min. 10 °C über der max. Umgebungstemperatur ausgelegt sein.
Zugentlastung
Kabel müssen zugentlastet und reibungsfrei verlegt werden (max. 100 mm Abstand).

Abbildungen und Diagramme

  • Abbildung 1 zeigt die korrekte Zugentlastung des Kabelbaums mit einem maximalen Abstand von 100 mm zum Stecker.

Modellkompatibilität

  • Nur für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen bestimmt.
  • Anwendung in sicherheitskritischen Systemen ist nicht zulässig.
  • Einsatz derzeit auf den Europäischen Wirtschaftsraum (EWR) begrenzt.
