Bedienungsanleitung für MRS 1.007.19X Blinkrelais
Schnellstartanleitung für MRS Blinkrelais der Serie 1.007.19X. Enthält wichtige Sicherheitshinweise, Montageanleitungen, Verdrahtungsvorgaben und Wartungsinformationen für den fachgerechten Einsatz in Fahrzeugen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an Fachpersonal und beschreibt die sichere Installation, Inbetriebnahme und Wartung der MRS Blinkrelais. Die Geräte sind ausschließlich für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen bestimmt. Ein Betrieb am Stromnetz ist nicht zulässig; die Versorgung muss über eine Batterie erfolgen.
Produktbeschreibung

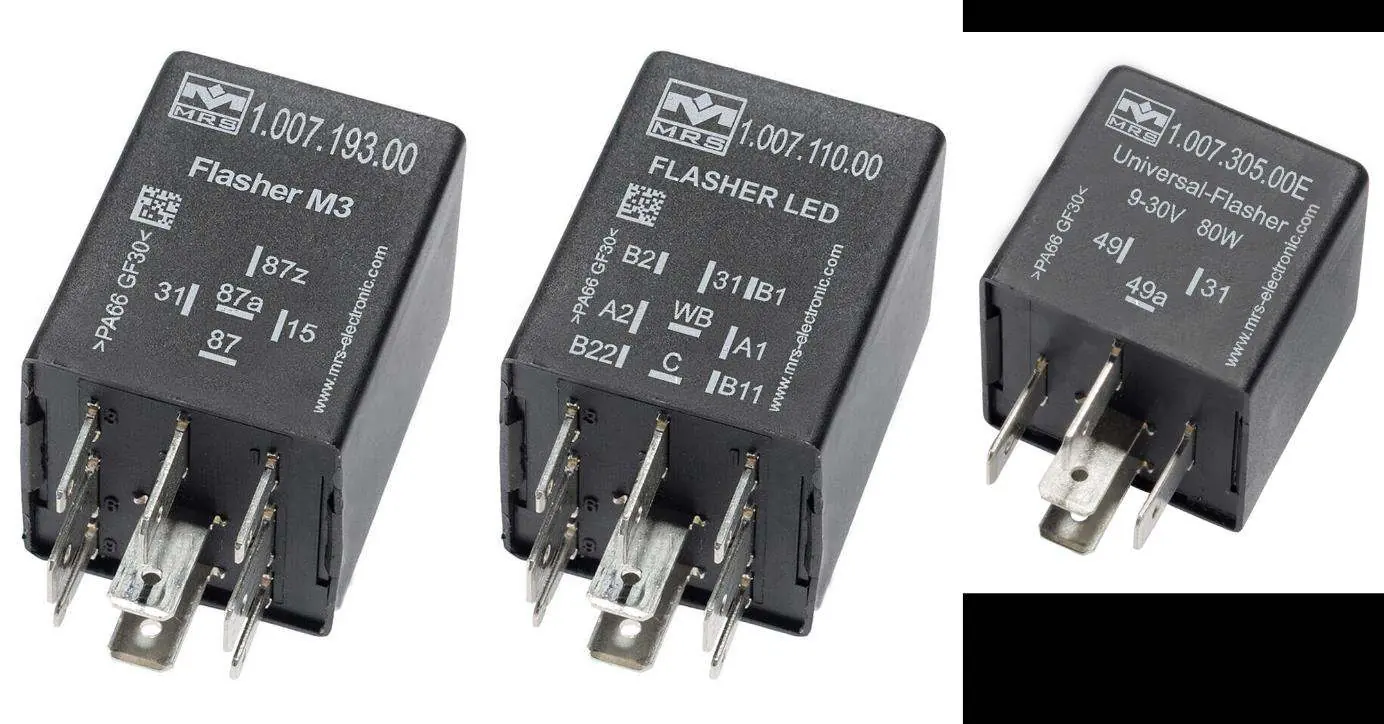

Die MRS Blinkrelais sind elektromechanische Schalter, die für Richtungs- und Warnblinkfunktionen in verschiedenen Fahrzeugtypen konzipiert sind. Die Serie umfasst verschiedene Typen, darunter Flasher M3 (12V/24V) und Universal Flasher LED (12V/24V sowie 9-30V Einheiten).
Montage
Die Montage darf nur durch qualifiziertes Personal erfolgen. Der Einbauort sollte mechanisch und thermisch möglichst wenig belastet sein. Das Relais muss so montiert werden, dass die Anschlüsse nach unten zeigen, um das Abfließen von Kondenswasser zu ermöglichen. Die Einhaltung der IP-Schutzklasse ist durch die Verwendung geeigneter Zubehörteile sicherzustellen.
Elektrische Installation und Verdrahtung
Die Installation darf nur im spannungsfreien Zustand erfolgen. Vor der Inbetriebnahme ist sicherzustellen, dass das System in einem sicheren Zustand ist. Bei der Verdrahtung ist zwingend eine externe Sicherung in der Zuleitung vorzusehen. Kabel müssen zugentlastet und reibungsfrei verlegt werden. Eine Zugentlastung des Kabelbaums ist erforderlich, wobei ein maximaler Abstand von 100 mm zwischen Modul und Zugentlastung einzuhalten ist.
Wartung und Fehlerbehebung
Die Blinkrelais sind wartungsfrei und dürfen nicht geöffnet werden. Bei Beschädigungen am Gehäuse, an Dichtungen oder Flachsteckern ist das Gerät außer Betrieb zu nehmen. Die Reinigung darf nicht mit Hochdruckreinigern oder Dampfstrahlern erfolgen. Bei Fehlfunktionen ist die gesamte Verkabelung zu prüfen.
Sicherheit und Entsorgung
Das Gerät darf nicht in explosionsgefährdeten Bereichen eingesetzt werden. Bei einem Sturz des Geräts darf dieses nicht mehr verwendet werden und muss zur Überprüfung an MRS zurückgesendet werden. Die Entsorgung muss gemäß den nationalen Umweltvorschriften für Fahrzeuge und Arbeitsmaschinen erfolgen.
Herstellerinformationen
MRS Electronic GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Gerät weist Gehäuseschäden, korrodierte Kontakte oder beschädigte Dichtungen auf.
Das Gerät muss sofort außer Betrieb genommen und fachgerecht entsorgt werden.
Fehlfunktionen im System.
Überprüfen Sie die gesamte Verkabelung und die Stromkreise auf korrekte Ausführung.
Gerät ist in einer vibrierenden Umgebung installiert.
Das Relais muss zusätzlich durch eine Verriegelung gesichert werden, um ein Lockern zu verhindern.
Vor der Verwendung
- Sicherstellen, dass das System spannungsfrei ist.
- Prüfen, ob die Flachstecker frei von Schmutz und Feuchtigkeit sind.
- Prüfen, ob der Steckplatz frei von Korrosion oder Überhitzungsschäden ist.
- Sicherstellen, dass eine externe Sicherung in der Stromversorgung vorhanden ist.
- Prüfen, ob die Einbaulage (Anschlüsse nach unten) korrekt ist.
Technische Daten in der Praxis
- Betriebsspannung
- Das Gerät darf nur über eine Batterie betrieben werden, nicht über das Stromnetz.
- IP-Schutzklasse
- Muss durch Verwendung der korrekten Zubehörteile (Dichtungen/Schutzkappen) gemäß Datenblatt gewährleistet werden.
- Temperaturbeständigkeit Kabel
- Kabel müssen für Temperaturen ausgelegt sein, die mindestens 10 °C über der maximalen Umgebungstemperatur liegen.
Abbildungen und Diagramme
- Abbildung 1 zeigt die korrekte Zugentlastung des Kabelbaums. Ein Abstand von maximal 100 mm zwischen Modul und Zugentlastung ist zwingend erforderlich.
Modellkompatibilität
- Nur für Fahrzeuge und selbstfahrende Arbeitsmaschinen geeignet.
- Nicht für sicherheitsrelevante Systemteile mit funktionalen Sicherheitsanforderungen zugelassen.
- Einsatz derzeit auf den Europäischen Wirtschaftsraum (EWR) beschränkt.
