Bedienungsanleitung für MRS 1.008.1x Spannungsüberwachungsrelais
Schnellstartanleitung für MRS Spannungsüberwachungsrelais. Erfahren Sie alles über die sichere Montage, elektrische Installation, Verkabelung und Wartung der 1.008.1x Serie.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die sichere Installation, Inbetriebnahme und Wartung der MRS Spannungsüberwachungsrelais. Die Geräte sind für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen konzipiert. Eine unsachgemäße Verwendung oder Nichtbeachtung der Sicherheitshinweise kann zu Fehlfunktionen des Gesamtsystems führen.
Produktbeschreibung

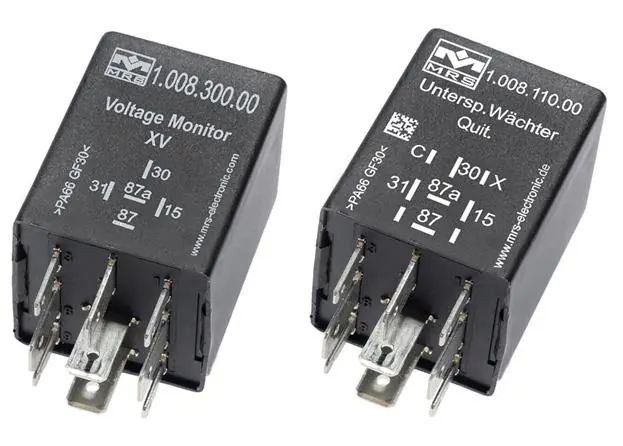

Die Spannungsüberwachungsrelais von MRS Electronic schalten angeschlossene Lasten, wenn die Spannung einen vordefinierten Schwellenwert über- oder unterschreitet. Die Serie umfasst verschiedene Versionen für unterschiedliche Betriebsspannungen.
Montage
Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen. Das Gerät muss an einem festen Ort installiert werden, der möglichst geringen mechanischen und thermischen Belastungen ausgesetzt ist. Achten Sie darauf, dass die Anschlüsse nach unten zeigen, damit Kondenswasser abfließen kann.
Elektrische Installation und Verkabelung
Die Installation darf nur im spannungsfreien Zustand erfolgen. Verwenden Sie immer eine externe Sicherung in der Stromversorgungsleitung. Die Kabel müssen zugentlastet und reibungsfrei verlegt werden. Eine Zugentlastung des Kabelbaums ist zwingend erforderlich, wobei ein maximaler Abstand von 100 mm einzuhalten ist.
Inbetriebnahme und Wartung
Vor der Inbetriebnahme muss sichergestellt werden, dass das Gesamtsystem in einem sicheren Zustand ist und keine Personen gefährdet werden. Die Geräte sind wartungsfrei. Bei Beschädigungen am Gehäuse, an den Dichtungen oder den Flachsteckern muss das Gerät sofort außer Betrieb genommen werden. Eine Reinigung mit Hochdruckreinigern oder Dampfstrahlern ist untersagt.
Fehlerbehebung
Bei Fehlfunktionen sollten die Software, die Verkabelung und die Parametereinstellungen überprüft werden. Beschädigte oder korrodierte Geräte müssen ausgetauscht und gemäß den nationalen Umweltvorschriften entsorgt werden.
Herstellerinformationen
MRS Electronic GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Gerät weist Beschädigungen am Gehäuse oder an den Kontakten auf.
Gerät sofort außer Betrieb nehmen, nicht mehr verwenden und durch ein neues ersetzen.
Fehlfunktionen im Betrieb.
Überprüfen Sie die Software, die Verkabelung und die Parametereinstellungen des Gesamtsystems.
Feuchtigkeit an den Kontakten.
Kontakte und Gerät gründlich trocknen und bei Bedarf reinigen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät für die geplante Betriebsspannung geeignet ist.
- Prüfen Sie, ob eine externe Sicherung in der Stromversorgungsleitung vorhanden ist.
- Stellen Sie sicher, dass die Montageumgebung trocken und staubfrei ist.
- Überprüfen Sie alle Flachstecker auf Korrosion oder mechanische Schäden.
- Stellen Sie sicher, dass die Zugentlastung des Kabelbaums korrekt installiert ist (max. 100 mm).
Technische Daten in der Praxis
- Betriebsspannung
- Die Geräte sind je nach Typ für 12V, 24V oder einen Bereich von 9-30V ausgelegt.
- Schutzklasse
- Die Einhaltung der IP-Schutzklasse ist durch die Verwendung passender, wasserdichter Sockel sicherzustellen.
Abbildungen und Diagramme
- Abbildung 1 zeigt die korrekte Zugentlastung des Kabelbaums. Der Abstand zwischen Modul und Kabelbefestigung darf maximal 100 mm betragen.
Modellkompatibilität
- Nur für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen bestimmt.
- Nicht für sicherheitsrelevante Systemteile (funktionale Sicherheit) zugelassen.
- Einsatz derzeit auf den Europäischen Wirtschaftsraum (EWR) beschränkt.
