Bedienungsanleitung für MRS Pulse Relays
Schnellstartanleitung für MRS Pulse Relays. Erfahren Sie alles über die sichere Montage, elektrische Installation, Verkabelung und Wartung der Relais-Module.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation, Wartung und Entsorgung der MRS Pulse Relays. Die Relais sind für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen konzipiert. Es ist zwingend erforderlich, dass die Installation nur durch qualifiziertes Fachpersonal erfolgt, um Fehlfunktionen und Sicherheitsrisiken zu vermeiden.
Produktbeschreibung

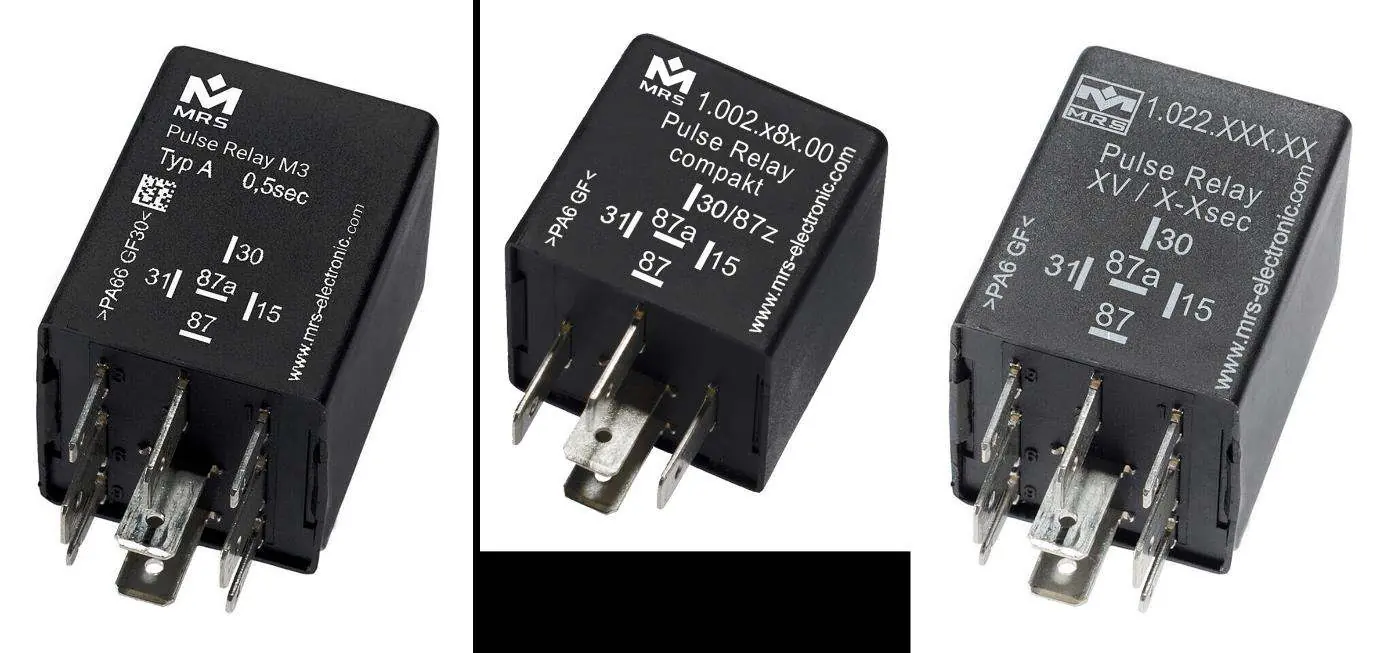

Die MRS Pulse Relays dienen dazu, elektrische Lasten zeitgesteuert ein- und auszuschalten. Für die grafische Programmierung der Relais kann die Software MRS Realizer via Z-graph verwendet werden.
Montage
Die Montage muss an einem Ort mit möglichst geringer mechanischer und thermischer Belastung erfolgen. Achten Sie darauf, dass die Anschlüsse nach unten zeigen, damit Kondenswasser abfließen kann. Verwenden Sie geeignete Zubehörteile, um die IP-Schutzklasse und den Berührungsschutz zu gewährleisten.
Elektrische Installation und Verkabelung
Die Installation darf nur im spannungsfreien Zustand erfolgen. Stellen Sie sicher, dass das Relais korrekt in den Steckplatz eingesetzt ist und alle Kontakte frei von Schmutz und Feuchtigkeit sind. In vibrierenden Umgebungen muss das Relais durch eine Verriegelung gesichert werden. Verwenden Sie in der Zuleitung immer eine externe Sicherung zum Schutz vor Überspannung.
Wartung und Fehlerbehebung
Die Pulse Relays sind wartungsfrei und dürfen nicht geöffnet werden. Bei Beschädigungen am Gehäuse, an Dichtungen oder Steckern muss das Gerät außer Betrieb genommen werden. Reinigen Sie das Relais niemals mit Hochdruckreinigern oder Dampfstrahlern, da dies zu Systemausfällen führen kann.
Sicherheit
Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. Vor allen Arbeiten am System muss dieses abgeschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert werden. Beachten Sie, dass das Gehäuse im Betrieb heiß werden kann.
Herstellerinformationen
MRS Electronic GmbH & Co. KG
Praktische Hilfe
Typische Probleme
Fehlfunktionen des Gesamtsystems
Überprüfen Sie die Software, die Verkabelung und die Parametereinstellungen auf Übereinstimmung mit der Hardware.
Beschädigte Kontakte oder Gehäuse
Das Relais muss sofort außer Betrieb genommen und gemäß den nationalen Umweltvorschriften entsorgt werden.
Feuchtigkeit oder Schmutz an den Anschlüssen
Trennen Sie das Relais, reinigen Sie die Kontakte vorsichtig und lassen Sie das Gerät vollständig trocknen, bevor Sie es wieder in Betrieb nehmen.
Vor der Verwendung
- Stellen Sie sicher, dass das System spannungsfrei ist.
- Prüfen Sie, ob die korrekte Software für die Hardware geladen ist.
- Kontrollieren Sie, dass keine Personen im Gefahrenbereich sind.
- Stellen Sie sicher, dass das Relais fest und in der richtigen Position montiert ist.
- Vergewissern Sie sich, dass eine externe Sicherung in der Zuleitung vorhanden ist.
Technische Daten in der Praxis
- IP-Schutzklasse
- Muss gemäß Datenblatt durch Verwendung der korrekten Steckverbinder und Schutzkappen eingehalten werden.
- Betriebstemperatur
- Kabel müssen für Temperaturen ausgelegt sein, die mindestens 10 °C über der maximalen Umgebungstemperatur liegen.
- Zugentlastung
- Kabel müssen zugentlastet und reibungsfrei verlegt werden; eine Zugentlastung ist zwingend erforderlich.
Abbildungen und Diagramme
- Abbildung 1 zeigt die korrekte Zugentlastung des Kabelbaums mit einem maximalen Abstand von 100 mm zum Modul.
Modellkompatibilität
- Nur für den Einsatz in Fahrzeugen und selbstfahrenden Arbeitsmaschinen zugelassen.
- Nicht für sicherheitsrelevante Systemteile mit funktionaler Sicherheitsanforderung geeignet.
- Einsatz derzeit auf den Europäischen Wirtschaftsraum (EWR) beschränkt.
