Bedienungsanleitung für Master 50 Gallon UTV-Sprüher 12VUTV-M
Schnellstartanleitung und vollständiger Leitfaden für den Master 50 Gallon UTV-Sprüher 12VUTV-M. Erfahren Sie alles über Montage, sicheren Betrieb, Reinigung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Master 50 Gallon UTV-Sprüher. Wichtig: Verwenden Sie niemals brennbare oder ätzende Chemikalien (wie Bleichmittel), da dies die Garantie ungültig macht und das Gerät beschädigen kann. Der Sprüher ist nicht für Trinkwasser oder verbrauchbare Flüssigkeiten zertifiziert. Testen Sie das Gerät vor dem ersten Einsatz mit frischem Wasser auf Lecks.
Montage des Sprühers

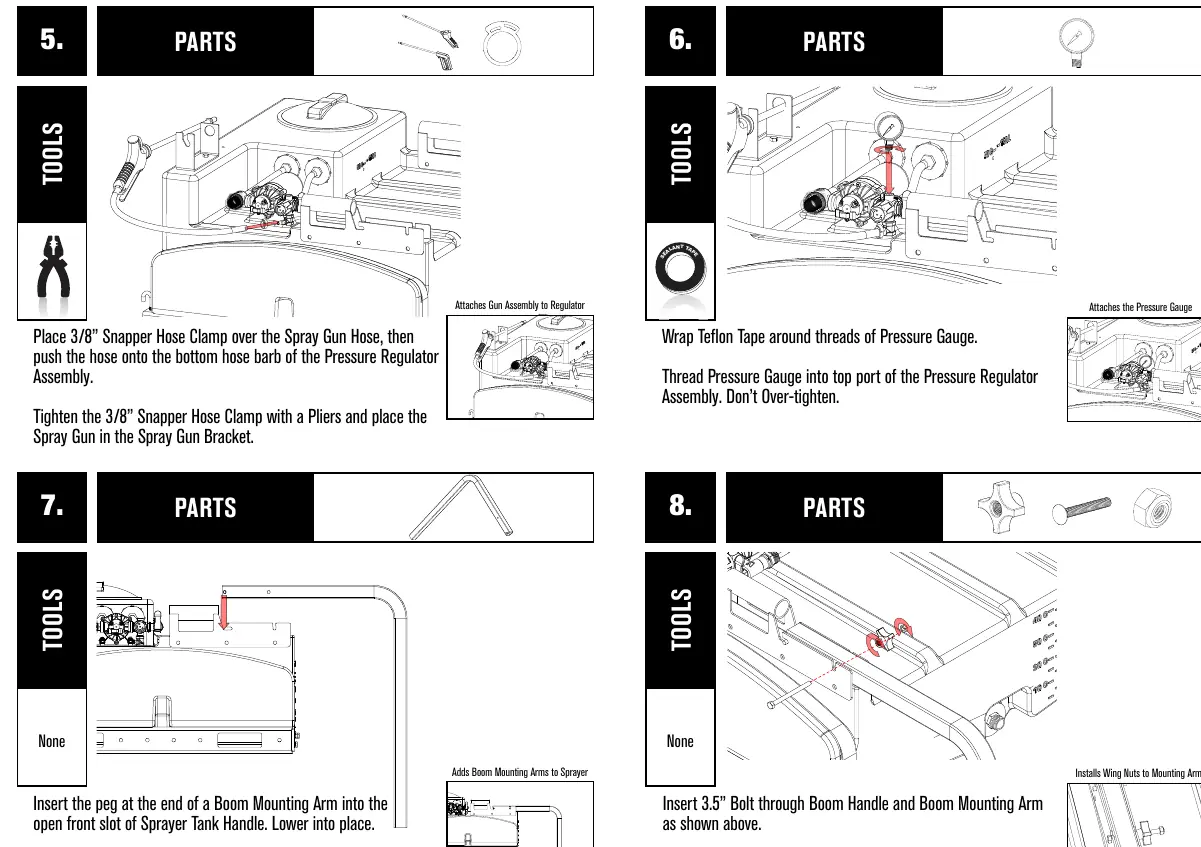

Die Montage erfordert einen 1/2-Zoll-Steckschlüssel, eine Zange und Teflonband (nicht im Lieferumfang enthalten). Befolgen Sie die Schritte 1 bis 12 in der Anleitung:
- Vorbereitung: Montieren Sie die Ablasskappe, den Tankdeckel und die Sprühpistolenhalterung.
- Installation: Befestigen Sie die Sprühpistole, das Manometer (mit Teflonband abdichten) und die Auslegerarme am Tank.

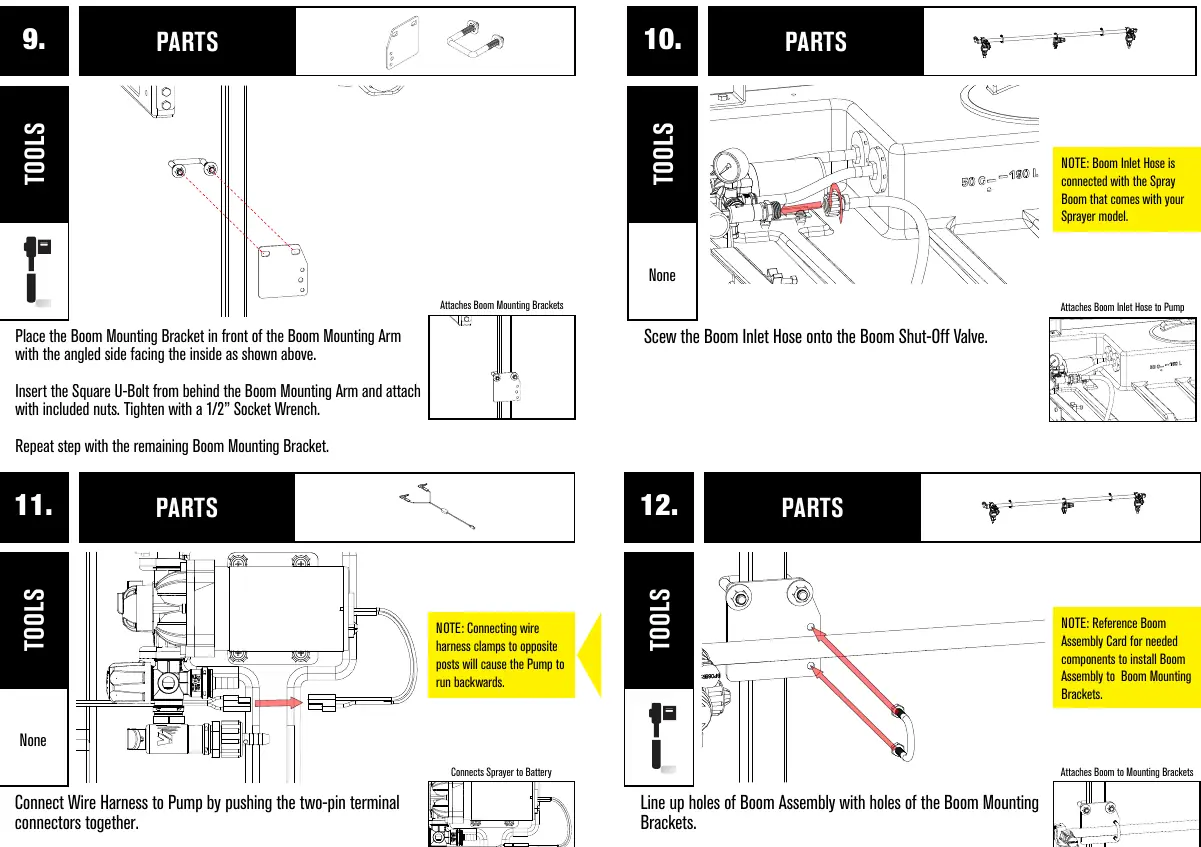

- Anschluss: Montieren Sie die Auslegerhalterungen und schließen Sie den Auslegerschlauch an das Absperrventil an.
- Elektrischer Anschluss: Verbinden Sie den Kabelbaum mit der Pumpe und schließen Sie die Klemmen an die Fahrzeugbatterie an (Rot an Plus, Schwarz an Minus).
Sicherheitshinweise
Der Umgang mit Pestiziden erfordert strikte Vorsicht:
- Persönliche Schutzausrüstung: Tragen Sie immer die vom Chemikalienhersteller empfohlene Schutzausrüstung.
- Windbedingungen: Sprühen Sie niemals bei Windgeschwindigkeiten über 4 MPH (ca. 6,4 km/h), um Abdrift zu minimieren.
- Betreiber: Nur Personen ab 16 Jahren dürfen den Sprüher bedienen.
- Bereich: Halten Sie den Arbeitsbereich frei von Personen und Haustieren.
Betrieb
Vor jedem Gebrauch muss der Sprüher inspiziert werden. Stellen Sie sicher, dass der Saugsieb sauber ist und der Tank frei von Rückständen. Beim Punktsprühen kann die Düse für einen geraden Strahl oder einen Sprühnebel eingestellt werden. Beim Breitsprühen muss die Auslegerdüse direkt nach unten zeigen.
Reinigung und Lagerung
Nach jedem Gebrauch muss der Sprüher gereinigt und das System gespült werden. Zur Winterlagerung ist es zwingend erforderlich, RV-Frostschutzmittel durch das System zu pumpen, um Korrosion zu verhindern und das Einfrieren zu vermeiden. Das Einfrieren ohne Winterfestmachung führt zum Verlust der Garantie.
Fehlerbehebung
Bei Problemen wie "Pumpe läuft nicht an" oder "Niedriger Druck" überprüfen Sie zuerst die Stromverbindungen, Sicherungen und die Spannung. Stellen Sie sicher, dass keine Verstopfungen in den Schläuchen oder Filtern vorliegen und alle Anschlüsse dicht sind.
Praktische Hilfe
Typische Probleme
Pumpe läuft nicht an
Überprüfen Sie die Batterieanschlüsse, die Sicherung, die Kabel auf Schäden und die Spannung. Prüfen Sie, ob der Druckschalter defekt ist.
Pumpe baut keinen Druck auf (primt nicht)
Prüfen Sie auf Luftlecks an den Anschlüssen, Verstopfungen im Einlass/Auslass oder ein verstopftes Einlassventil.
Niedriger Druck oder Durchfluss
Überprüfen Sie die Sprühpistolendüse oder Auslegerdüse auf Verschleiß und ersetzen Sie diese bei Bedarf. Prüfen Sie auf Lecks.
Pumpe leckt
Ziehen Sie lose Befestigungen nach oder ersetzen Sie den Pumpenkopf, wenn die Dichtungen verschlissen sind.
Vor der Verwendung
- Inspektion des Tanks und der Komponenten auf Risse oder Lecks.
- Test mit frischem Wasser durchführen.
- Sicherstellen, dass die Ablasskappe fest sitzt.
- Persönliche Schutzausrüstung gemäß Chemikalienetikett anlegen.
- Windgeschwindigkeit prüfen (nicht über 4 MPH).
- Sicherstellen, dass der Arbeitsbereich frei von Personen und Haustieren ist.
Technische Daten in der Praxis
- Stromversorgung
- 12V Gleichstrom (Anschluss an Fahrzeugbatterie).
Abbildungen und Diagramme

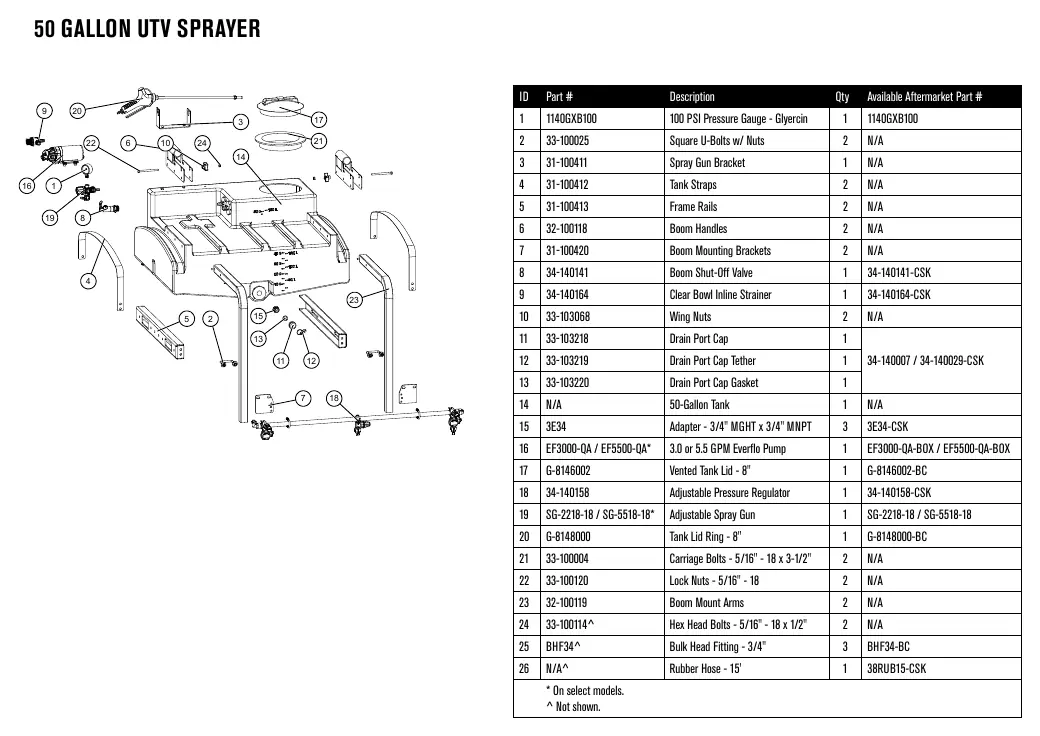

- Die Explosionszeichnung zeigt die Anordnung von Tank, Pumpe, Auslegerarmen, Sprühpistole und den zugehörigen Befestigungsteilen.
- Die Teileliste enthält Referenznummern für Ersatzteile wie Pumpe, Manometer und Düsen.
Modellkompatibilität
- Nicht für Trinkwasser oder verbrauchbare Flüssigkeiten geeignet.
- Keine brennbaren Chemikalien (z.B. Diesel) verwenden.
- Keine ätzenden Chemikalien (z.B. Bleichmittel) verwenden.
