Installationsanleitung für SuperATV Halbtüren für CFMOTO UFORCE 1000XL
Detaillierte Installationsanleitung für die SuperATV Halbtüren am CFMOTO UFORCE 1000XL. Enthält Schritt-für-Schritt-Anweisungen zur Montage der Halterungen, Türschließer und Türen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der SuperATV Halbtüren für das CFMOTO UFORCE 1000XL. Es ist wichtig, die Verpackung erst zu entsorgen, wenn das Produkt erfolgreich installiert wurde. Lesen Sie alle Anweisungen und betrachten Sie die Abbildungen, bevor Sie mit der Montage beginnen.
Vorbereitung und Demontage
Bevor die neuen Türen montiert werden können, müssen bestimmte Originalkomponenten entfernt werden:
- Entfernen Sie die werkseitigen Komponenten und Hardware wie gezeigt (z. B. Türriegel, Netze).
- Entfernen Sie die Hardware von den Sitzen (vorne und hinten), um Zugang zu den Montagepunkten zu erhalten.
- Bewahren Sie alle entfernten Teile sicher auf, falls sie später benötigt werden.
Installation der Vordertüren
Die Installation erfolgt schrittweise unter Verwendung der mitgelieferten Halterungen und Hardware:
- Installieren Sie die untere Halterung (K) mit der entsprechenden Hardware.

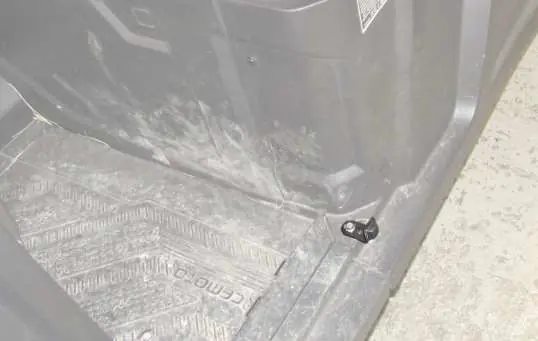

- Bringen Sie die vordere Schließerhalterung (F) am Rahmen an.
- Installieren Sie den Türanschlag am Boden.
- Bringen Sie die Rahmenhalterung (H) an und setzen Sie die Clip-Muttern ein.
- Sichern Sie die linke Tür (D) an den Halterungen (H) und (K).
Installation der Hecktüren
Die Montage der Hecktüren folgt einem ähnlichen Prinzip:
- Heben Sie die Ladefläche an, um Zugang zu erhalten.
- Installieren Sie die hintere Rahmenhalterung (T) und bringen Sie die Kunststoffverkleidung wieder an.
- Installieren Sie die hintere untere Halterung (Q) an der hinteren Füllplatte (L).
- Montieren Sie die hintere Tür (M) an der Füllplatte (L).
- Befestigen Sie die gesamte Baugruppe an der Rahmenhalterung (T).
- Installieren Sie die Schließerhalterung (S) und den Schließerbolzen.
Ausrichtung und Abschluss
Nachdem alle Komponenten grob montiert sind, ist die korrekte Ausrichtung entscheidend:
- Schließen Sie die Türen und lassen Sie die Riegel einrasten.
- Richten Sie die Türen zum Fahrzeug aus, bevor Sie die gesamte Hardware vollständig festziehen.
- Stellen Sie sicher, dass der Türanschlag korrekt mit der Tür in Kontakt steht, und ziehen Sie die Hardware fest.
- Wiederholen Sie alle Schritte für die Beifahrerseite.
- Senken Sie die Ladefläche ab.
Praktische Hilfe
Typische Probleme
Tür schließt nicht oder rastet nicht ein
Überprüfen Sie die Ausrichtung der Tür zum Fahrzeugrahmen und passen Sie die Position der Schließerhalterung an.
Hardware wirkt locker
Ziehen Sie alle Schrauben erst fest, nachdem die Tür korrekt ausgerichtet wurde und der Riegel sauber einrastet.
Vor der Verwendung
- Verpackung nicht vor der erfolgreichen Installation entsorgen
- Alle Teile (A-U) gemäß Teileliste identifizieren
- Fahrzeug auf einer ebenen Fläche parken
- Werkzeug für M6 und M8 Hardware bereithalten
- Sicherstellen, dass die Ladefläche für die Montage der Hecktüren angehoben werden kann
Technische Daten in der Praxis
- M6 x 20mm / 25mm
- Schrauben für die Montage der unteren Halterungen und Türanschläge.
- M8 x 14mm / 16mm / 30mm
- Schrauben für die Befestigung der Türen an den Rahmenhalterungen und Schließerhalterungen.
Abbildungen und Diagramme
- Die Explosionszeichnungen auf Seite 2 und 11 zeigen die Zuordnung der Teile (A-U) für die linke und rechte Seite.
- Die Abbildungen zeigen die korrekte Reihenfolge der Hardware-Montage (Schrauben, Unterlegscheiben, Muttern).
Modellkompatibilität
- Speziell für CFMOTO UFORCE 1000XL entwickelt.
- Die Installation von Zubehör kann die Fahreigenschaften verändern.
