Montageanleitung für Falcon Ridge Polaris 1000XP Ranger Full Size Kabinenverkleidung

Erfahren Sie, wie Sie die Falcon Ridge Kabinenverkleidung für Ihren Polaris 1000XP Ranger korrekt montieren. Diese Anleitung enthält Schritte zur Vorbereitung, Anbringung der Klettverschlüsse und Montage der Türen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Platzierung der Klettstreifen an der vorderen Rahmenkante. Seite 2 Anbringung des Klettstreifens in der hinteren Ecke. Seite 3 Platzierung des 18-Zoll-Streifens an der Rückseite des Käfigs. Seite 4 Installation des 30-Zoll-Klettstreifens an der unteren vorderen Kante. Seite 5 Positionierung der Tür für die Installation der Druckknöpfe. Seite 7

Wichtige Informationen zur Montage

Diese Anleitung beschreibt die Installation der Falcon Ridge Kabinenverkleidung für den Polaris 1000XP Ranger. Die Installation sollte idealerweise bei einer Umgebungstemperatur von mindestens 21°C (70°F) durchgeführt werden, damit die Klettverschlüsse optimal haften. Falls die Montage bei kälteren Temperaturen erfolgen muss, wärmen Sie die Klettstreifen vorab bei Raumtemperatur auf.

Vorbereitung und Reinigung

Bevor Sie beginnen, stellen Sie sicher, dass alle Teile gemäß der beiliegenden Liste vorhanden sind. Reinigen Sie den Überrollbügel und die Kunststoffbereiche um die Türen gründlich. Die Verwendung von Reinigungsalkohol wird dringend empfohlen, um eine dauerhafte Haftung der Klettstreifen zu gewährleisten.

Montage der Klettverschlüsse

Die Installation erfolgt durch das Anbringen von selbstklebenden Klettstreifen entlang der Rahmenstruktur:

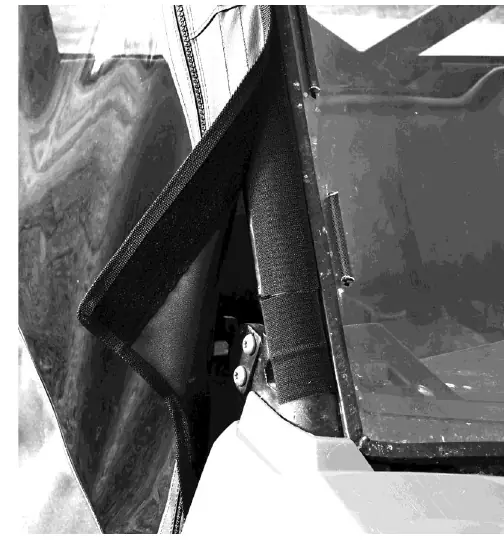

Platzierung der Klettstreifen an der vorderen Rahmenkante.
Platzierung der Klettstreifen an der vorderen Rahmenkante.

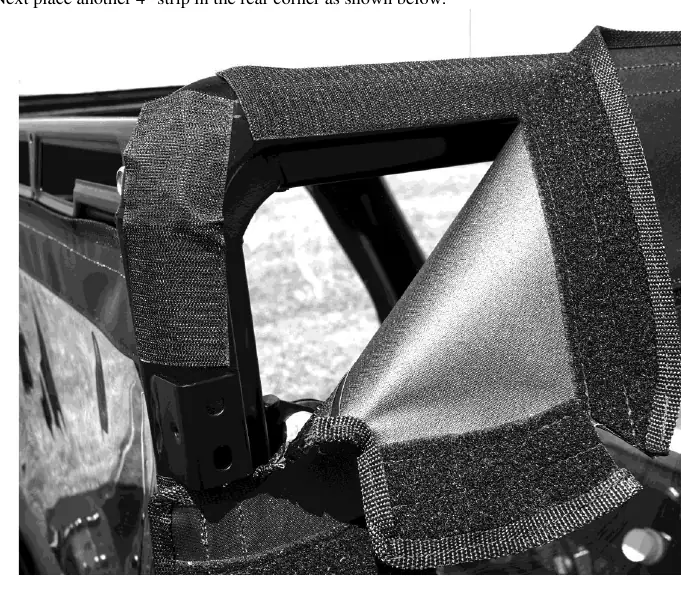

Anbringung des Klettstreifens in der hinteren Ecke.
Anbringung des Klettstreifens in der hinteren Ecke.

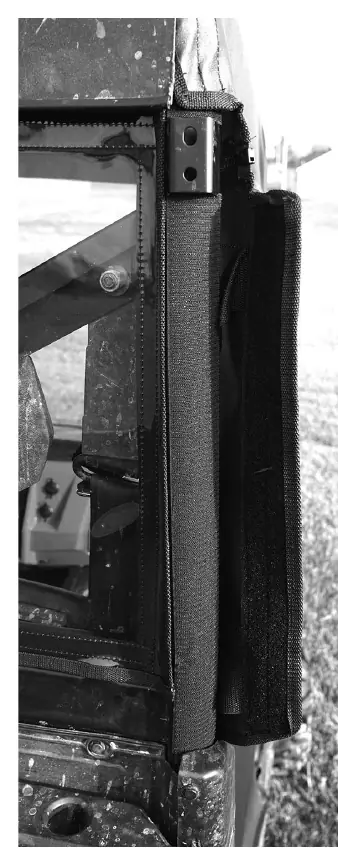

Platzierung des 18-Zoll-Streifens an der Rückseite des Käfigs.
Platzierung des 18-Zoll-Streifens an der Rückseite des Käfigs.

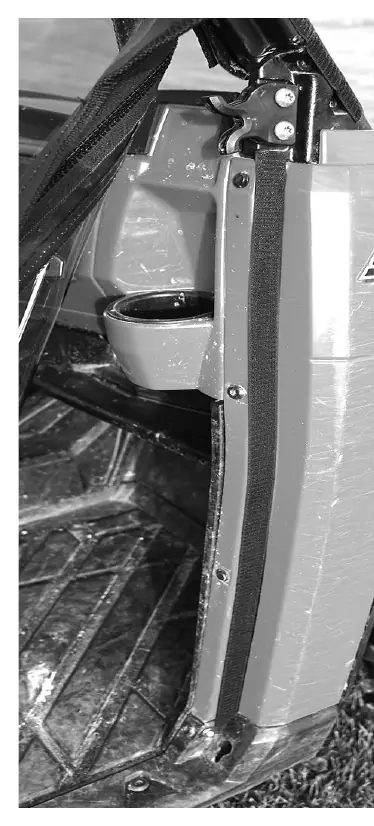

Installation des 30-Zoll-Klettstreifens an der unteren vorderen Kante.
Installation des 30-Zoll-Klettstreifens an der unteren vorderen Kante.
  • Oberer Türrahmen: Beginnen Sie vorne mit dem 26-Zoll-Streifen.
  • Ecken: Platzieren Sie die 4-Zoll-Streifen in den Ecken, gefolgt von den 24-Zoll-Streifen.
  • Hintere Ecke: Bringen Sie einen weiteren 4-Zoll-Streifen an der hinteren Ecke an.
  • Rückseite: Kleben Sie den 18-Zoll-Streifen entlang der Rückseite des Käfigs.
  • Unterer Türrahmen: Installieren Sie den 30-Zoll-Streifen (1 Zoll breit) an der vorderen unteren Kante des Türrahmens.

Montage der Türen

Nachdem alle Klettverschlüsse angebracht sind, positionieren Sie die Tür am Fahrzeug. Für die untere hintere Sektion der Tür müssen Druckknöpfe (Snap Studs) installiert werden:

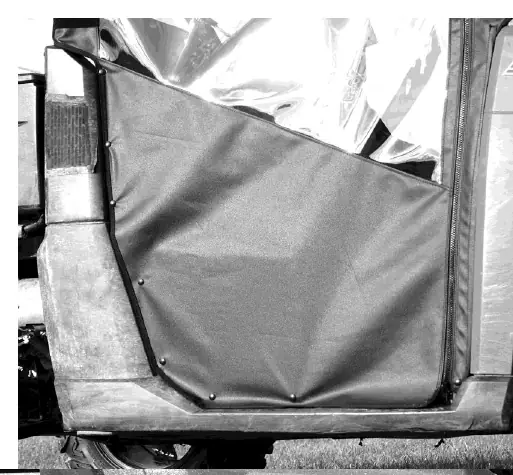

Positionierung der Tür für die Installation der Druckknöpfe.
Positionierung der Tür für die Installation der Druckknöpfe.
  1. Setzen Sie die Schraubknöpfe zuerst in die Druckknopf-Buchsen an der Tür ein.
  2. Ziehen Sie die Tür in die korrekte Position und drücken Sie den Schraubknopf fest gegen den Kunststoff, um eine Markierung zu hinterlassen.
  3. Entfernen Sie den Schraubknopf von der Tür und schrauben Sie ihn an der markierten Stelle in den Kunststoff.

Reinigung und Lagerung

Um die Lebensdauer der Kabinenverkleidung zu verlängern, beachten Sie folgende Hinweise:

  • Reinigung: Verwenden Sie nur ein weiches Tuch oder einen Schwamm mit mildem Reinigungsmittel und warmem Wasser. Reiben Sie die Fenster niemals mit einem trockenen Tuch ab, um Kratzer zu vermeiden.
  • Lagerung: Rollen Sie die Kabine zur Lagerung immer auf, anstatt sie zu falten, da Falten die Fenster beschädigen können. Rollen Sie sie auf einen Durchmesser von ca. 20 cm (8 Zoll) und lagern Sie sie bei Raumtemperatur.

Praktische Hilfe

Typische Probleme

Klettverschluss haftet nicht am Rahmen

Reinigen Sie den Überrollbügel und die Kunststoffteile gründlich mit Reinigungsalkohol, um Fett und Schmutz zu entfernen.

Fenster sind zerkratzt oder trüb

Reinigen Sie die Fenster niemals trocken. Verwenden Sie immer ein weiches Tuch, mildes Reinigungsmittel und warmes Wasser.

Beschädigungen an den Fenstern bei Lagerung

Falten Sie die Verkleidung niemals. Rollen Sie sie immer auf einen Durchmesser von ca. 20 cm, um Knicke und Risse zu vermeiden.

Vor der Verwendung

  • Umgebungstemperatur prüfen (idealerweise 21°C oder wärmer).
  • Überrollbügel mit Reinigungsalkohol entfetten.
  • Alle Klettstreifen (1", 2" breit) und Druckknöpfe gemäß Teileliste bereitlegen.
  • Saubere, flache Arbeitsfläche für die Montage vorbereiten.

Technische Daten in der Praxis

Klettstreifen-Sortiment
Verschiedene Längen (4", 12", 18", 24", 26", 33") sind für spezifische Positionen am Rahmen vorgesehen.
Druckknöpfe (Snap Studs)
Dienen zur sicheren Befestigung des unteren hinteren Türbereichs am Fahrzeugkunststoff.

Abbildungen und Diagramme

  • Die Bilder zeigen die exakte Platzierung der Klettstreifen entlang der Rahmenrohre.
  • Die Abbildungen zur Druckknopfmontage verdeutlichen das Markieren der Bohrpositionen durch Andrücken der Tür.

Modellkompatibilität

  • Speziell für Polaris 1000XP Ranger Full Size entwickelt.
