Diese Anleitung beschreibt die Installation der KFI V Plow Hand Remote (106180-APH). Das System ist für die Steuerung von V-Pflügen konzipiert und mit KFI-Winden sowie anderen Marken kompatibel. Bei Fremdmarken müssen die mitgelieferten Verbinder verwendet werden, um die IN- und OUT-Kabel am Winden-Schütz anzuzapfen. Stellen Sie sicher, dass alle Komponenten vor der Installation vorhanden sind und lesen Sie die Anweisungen sorgfältig durch.
Lieferumfang
- Handfernbedienung (ACT-VHR)
- Handfernbedienungskabelbaum (ACT-HR-HAR)
- Hauptaktuatorkabelbaum (ACT-HAR)
Installationsanweisungen

Verkabelung
- Verbinden Sie die roten und schwarzen Kabel des Hauptaktuatorkabelbaums (3A und 3B) mit der Batterie (Rot an Plus, Schwarz an Minus).
- Verbinden Sie das rote Kabel des Handfernbedienungskabelbaums (2) mit einer geschalteten Stromquelle (Keyed Power). Nutzen Sie eine Prüflampe, um einen Draht zu finden, der nur bei eingeschalteter Zündung Strom führt.
- Verbinden Sie die grünen und schwarzen Kabel des Handfernbedienungskabelbaums (2) mit den entsprechenden Kabeln am Winden-Schütz. Verbinden Sie das weiße Kabel mit dem Minuspol des Schützes.
- Verbinden Sie die braunen und gelben Kabel des Handfernbedienungskabelbaums (2) mit dem Hauptaktuatorkabelbaum (3A).
- Verbinden Sie die violetten und orangen Kabel des Handfernbedienungskabelbaums (2) mit dem Hauptaktuatorkabelbaum (3B).
Montage des Bedienfelds
Wählen Sie einen geeigneten, flachen Ort unter dem Armaturenbrett für den 8-Pin-Stecker. Bohren Sie ein Loch mit einem Durchmesser von 3/4 Zoll (19 mm). Sichern Sie den Stecker mit den mitgelieferten Schrauben, ohne diese zu fest anzuziehen.

Wartung und Sicherheit
- Decken Sie den Stecker bei Nichtgebrauch immer mit der Staubschutzkappe ab.
- Sichern Sie Kabel mit Kabelbindern und halten Sie sie von scharfen oder heißen Teilen fern.
- Nicht verwendete Anschlüsse am Kabelbaum sollten mit Isolierband umwickelt werden.
- Verwenden Sie Kabelbinder, um die Staubschutzkappen an den Hauptaktuatorkabelbäumen an der Vorderseite der Maschine zu sichern.
Praktische Hilfe
Typische Probleme
Prüfen Sie die Verbindung zum geschalteten Pluspol (Keyed Power) und stellen Sie sicher, dass die Zündung eingeschaltet ist.
Überprüfen Sie die Verkabelung am Winden-Schütz (Winch Contactor) gemäß Schaltplan und stellen Sie sicher, dass die Kabel fest sitzen.
Vor der Verwendung
- Stellen Sie sicher, dass alle Komponenten aus dem Lieferumfang vorhanden sind.
- Identifizieren Sie eine geschaltete Stromquelle (Keyed Power) mit einem Prüflicht.
- Prüfen Sie, ob der Montageort für den 8-Pin-Stecker flach und zugänglich ist.
- Stellen Sie sicher, dass Kabel nicht an scharfen oder heißen Teilen anliegen.
- Halten Sie einen Stufenbohrer für die 19 mm Bohrung bereit.
Technische Daten in der Praxis
- 3/4 Zoll (19 mm)
- Erforderlicher Durchmesser für die Bohrung zur Montage des Bedienfelds.
Abbildungen und Diagramme

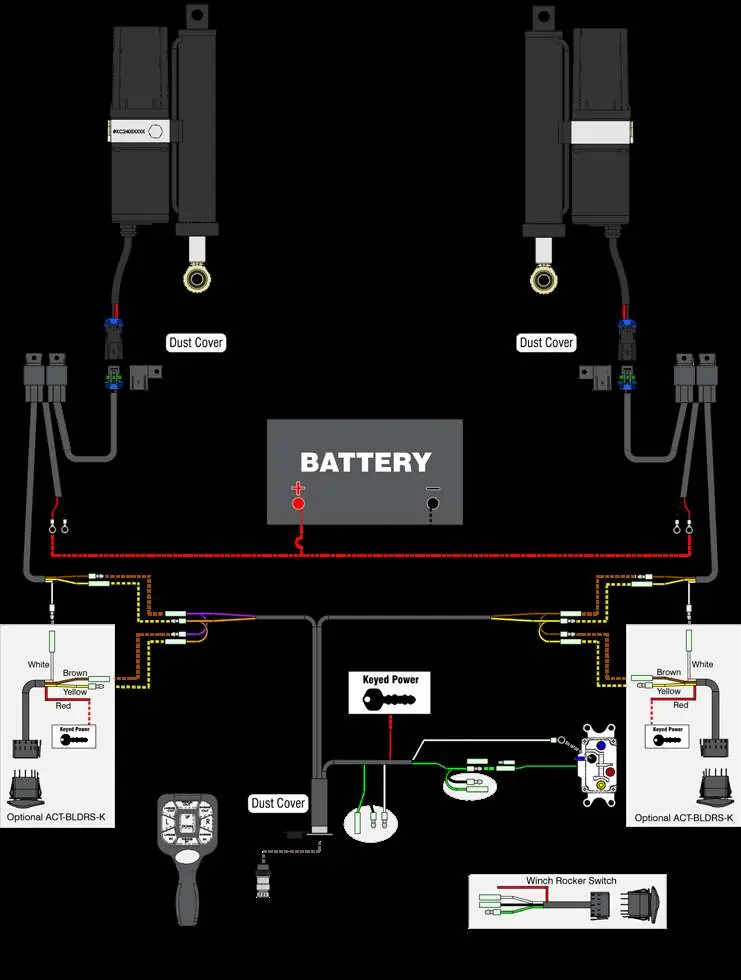

- Schaltplan (Figur 1): Zeigt die Verbindung zwischen Batterie, Winden-Schütz und Handfernbedienung.
- Montage (Figur 2): Zeigt die Befestigung des Bedienfelds am Armaturenbrett.
- Bohrschablone (Figur 3): Zeigt die erforderliche Lochgröße von 19 mm.
Modellkompatibilität
- Kompatibel mit KFI-Winden.
- Bei Fremdmarken müssen die mitgelieferten Verbinder verwendet werden, um die IN- und OUT-Kabel am Winden-Schütz anzuzapfen.
