Installationsanleitung für Lucci decor Elliot Pendelleuchte
Erfahren Sie, wie Sie die Lucci decor Elliot Pendelleuchte sicher installieren und warten. Diese Anleitung enthält detaillierte Montageschritte, technische Daten und wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Lucci decor Elliot ist eine Pendelleuchte für den Innenbereich. Die Installation muss zwingend durch einen zugelassenen Elektriker erfolgen. Die Leuchte benötigt ein E27-Leuchtmittel mit maximal 45W. S. 1, 2
Wichtigste Schritte
- Installation durch einen zugelassenen Elektriker durchführen S. 1
- Anschluss der Netzleitungen an den Klemmblock (Erde, Neutral, Phase) S. 1
Erste Inbetriebnahme
- Nach der Montage das Leuchtmittel einsetzen und den Stromkreis einschalten. S. 1
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigung nur mit einem feuchten, sauberen Tuch; niemals in Wasser tauchen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V~ 50Hz | Betriebsspannung | S. 1, 2 |
| Max. Leistung | 45W | Maximale Wattzahl des Leuchtmittels | S. 2 |
| Gewicht | 1.0kg | Gewicht der Leuchte | S. 2 |
| Abmessungen | H:205mm, Dia:200mm, Susp:1200mm | Höhe, Durchmesser und Aufhängungslänge | S. 2 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Sicherheitshinweise und technische Daten S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Lucci decor Elliot Pendelleuchte ist für den Innenbereich konzipiert. Die Installation muss zwingend durch einen zugelassenen Elektriker erfolgen, um die Garantie zu wahren und die Sicherheit zu gewährleisten. Vor Beginn der Arbeiten muss der Stromkreis unbedingt ausgeschaltet werden.
Sicherheitshinweise
- Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und die Leuchte abgekühlt ist, bevor Sie Wartungsarbeiten, Reinigungen oder Anpassungen vornehmen.
- Installieren Sie die Leuchte nicht in der Nähe von Feuchtigkeit, direkten Luftströmen oder korrosiven Chemikalien.
- Verwenden Sie zur Reinigung ein feuchtes, sauberes Tuch. Tauchen Sie die Leuchte niemals in Wasser.
- Stellen Sie sicher, dass alle Schrauben und Kabelverbindungen fest sitzen, bevor Sie den Strom einschalten.
Installationsanforderungen
- Der Montagepunkt muss das doppelte Gewicht der Leuchte (1,0 kg) tragen können.
- Die Installation muss den lokalen und nationalen Verkabelungsregeln entsprechen (z. B. AS/NZS 3000).
- Achten Sie beim Auspacken darauf, keine elektrischen Kabel zu beschädigen.
- Überprüfen Sie vor der Montage alle Komponenten auf Vollständigkeit und Transportschäden.
Montage und Installation
- Entfernen Sie das Verpackungsmaterial und achten Sie darauf, keine Zubehörteile zu verlieren.
- Passen Sie die Aufhängungslänge an, indem Sie die Zugentlastung (L) lösen, das Kabel anpassen und die Zugentlastung wieder festziehen.
- Befestigen Sie die Schrauben (A), Unterlegscheiben (B, D) und Muttern (E) an der Montagehalterung (C).
- Markieren Sie die Positionen für die Schrauben an der Decke mithilfe der Halterung (C) als Schablone.
- Montieren Sie die Halterung (C) mit geeigneten Schrauben (J), Unterlegscheiben (I) und Dübeln (H) an der Decke.
- Entfernen Sie die Abdeckung des Klemmblocks (K) und schließen Sie die Netzleitungen an: Erde (Gelb/Grün) an Erde, Neutral (Blau/Schwarz) an Blau, Phase (Braun/Rot) an Braun.
- Stellen Sie sicher, dass die Kabel sicher sitzen und keine blanken Drähte freiliegen. Bringen Sie die Abdeckung des Klemmblocks wieder an.
- Installieren Sie den Baldachin (F) an der Halterung (C) und sichern Sie ihn mit den dekorativen Muttern (G).
- Setzen Sie ein Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung ein. Überschreiten Sie nicht die maximale Wattzahl.
- Schalten Sie nach der Installation den Strom ein, um die Leuchte zu testen.
Technische Daten
Die Leuchte ist für eine Netzspannung von 220-240V~ 50Hz ausgelegt. Die maximale Leistung des Leuchtmittels beträgt 45W (Sockel E27). Das Gewicht der Leuchte beträgt 1,0 kg, bei einer Gesamthöhe von 205 mm und einem Durchmesser von 200 mm.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob der Stromkreis eingeschaltet ist und ob das Leuchtmittel korrekt in die Fassung (E27) eingesetzt wurde.
Beschädigte Teile bei Lieferung
Installieren oder betreiben Sie das Produkt nicht. Senden Sie das vollständige Produkt zur Inspektion oder zum Austausch an den Händler zurück.
Vor der Verwendung
- Stellen Sie sicher, dass der Stromkreis vor Arbeitsbeginn ausgeschaltet ist.
- Prüfen Sie, ob der Montagepunkt das doppelte Gewicht der Leuchte tragen kann.
- Kontrollieren Sie, ob alle Komponenten vorhanden sind.
- Stellen Sie sicher, dass die Leuchte nicht in feuchten Bereichen oder in der Nähe von Luftauslässen montiert wird.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 220-240V~ 50Hz
- Die erforderliche Netzspannung für den Betrieb.
Abbildungen und Diagramme

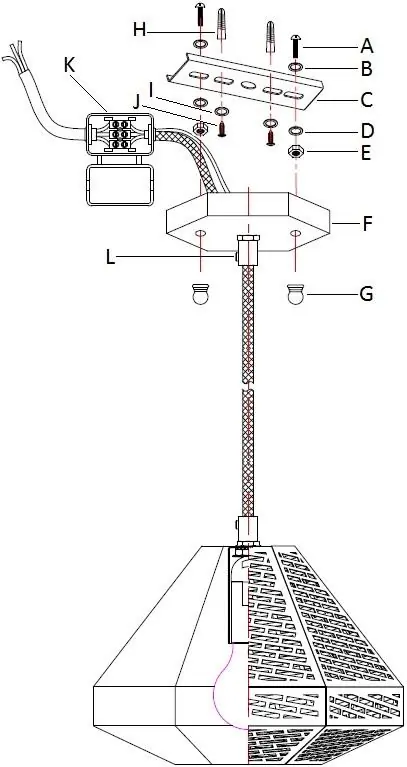

- Die Explosionszeichnung zeigt die Montage der Halterung (C) an der Decke mittels Schrauben (A, J) und Dübeln (H).
- Der Klemmblock (K) dient dem elektrischen Anschluss der Netzleitungen.
- Die Zugentlastung (L) ermöglicht die Anpassung der Pendellänge.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Leuchtmittel ist nicht im Lieferumfang enthalten.
