Bedienungsanleitung für Lucci Decor Adele 13LT Pendelleuchte
Schnellstartanleitung für die Lucci Decor Adele 13LT Pendelleuchte. Erfahren Sie alles über die Montage als Pendel- oder Deckenleuchte, elektrische Anschlüsse und wichtige Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für den Innenbereich konzipiert und muss zwingend von einer lizenzierten Elektrofachkraft installiert werden. Aufgrund des hohen Gewichts von 18,6 kg sind für die Montage zwei Personen erforderlich. Die Leuchte ist ein Produkt der Schutzklasse I und muss geerdet werden. Stellen Sie sicher, dass der Montagepunkt das doppelte Gewicht der Leuchte tragen kann.
Installationsarten
Die Leuchte kann auf zwei Arten montiert werden:

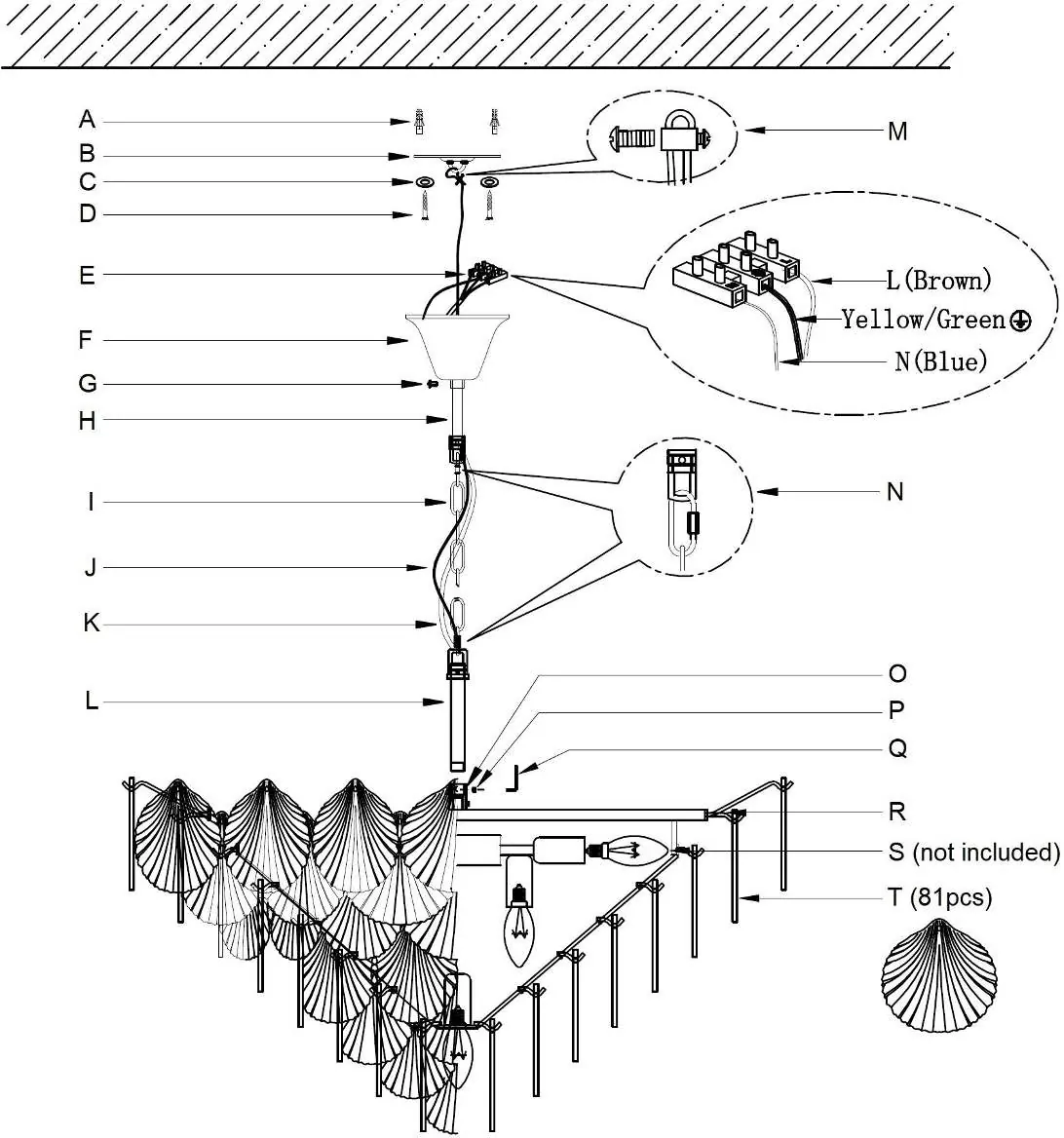

- Pendelleuchte: Montage mit Kettensuspension (siehe Diagramm auf Seite 3).

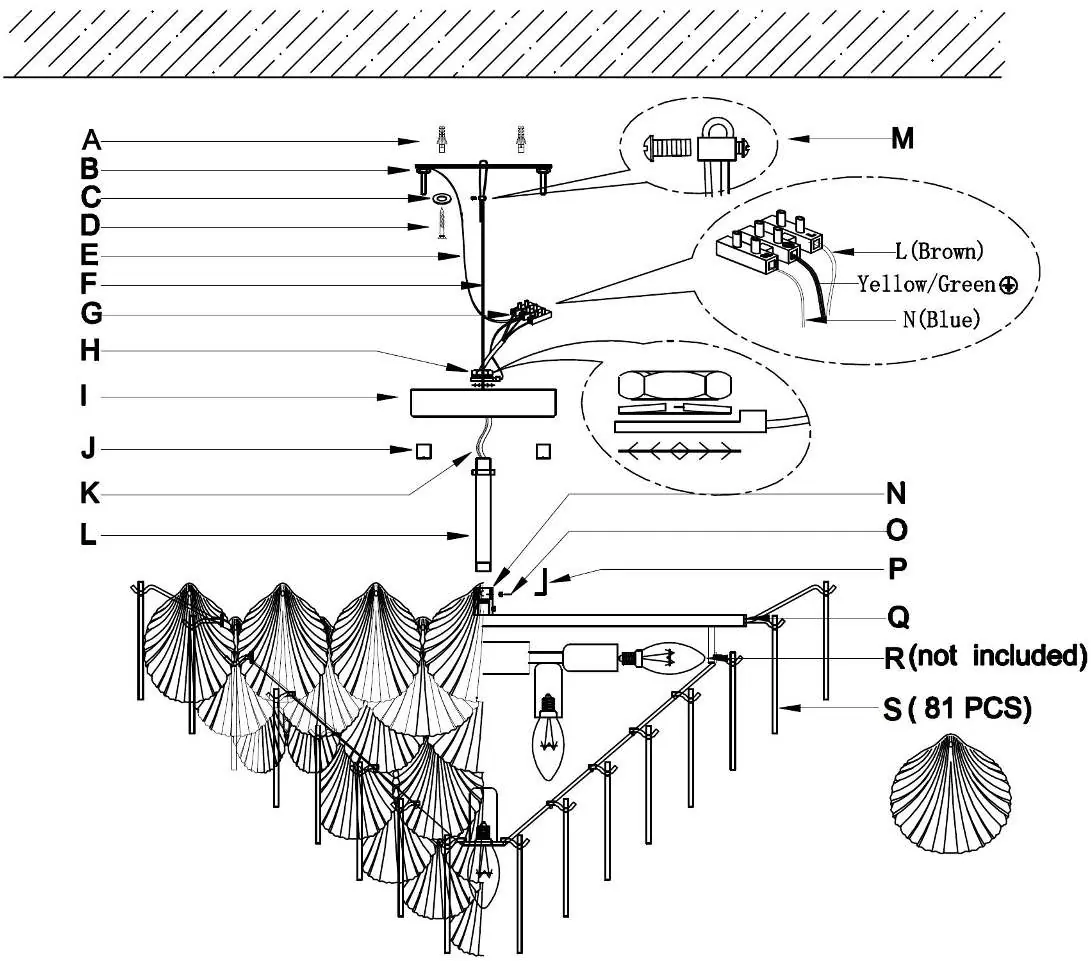

- Deckenleuchte (Close to Ceiling): Direkte Montage an der Decke (siehe Diagramm auf Seite 5).
Wählen Sie vor Beginn die gewünschte Installationsart und bereiten Sie die entsprechenden Komponenten vor.
Montageanleitung
Allgemeine Schritte:
- Schalten Sie den Stromkreis am Sicherungskasten aus.
- Verwenden Sie die Montagehalterung als Schablone, um die Schraubpositionen an der Decke zu markieren.
- Befestigen Sie die Halterung mit geeigneten Schrauben, Unterlegscheiben und Dübeln, die für den Untergrund geeignet sind.
- Befestigen Sie das Sicherheitsfangseil an der Montagehalterung.
- Führen Sie die Montage gemäß der gewählten Installationsart (Pendel oder Deckenmontage) durch.
- Stellen Sie sicher, dass das Gewicht der Leuchte niemals auf dem Stromkabel oder dem Sicherheitsfangseil lastet, sondern immer auf der Kette oder der Halterung.
Elektrischer Anschluss
Der Anschluss muss durch eine Elektrofachkraft erfolgen. Beachten Sie die folgende Belegung am Anschlussblock:
- Erde (Earth): Gelb/Grün
- Neutralleiter (Neutral): Blau oder Schwarz
- Phase (Live): Braun oder Rot
Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine blanken Drähte freiliegen.
Sicherheit und Wartung
- Schalten Sie vor Wartungs- oder Reinigungsarbeiten immer den Strom ab und lassen Sie die Leuchte abkühlen.
- Reinigen Sie die Leuchte nur mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder Scheuermittel.
- Tauchen Sie die Leuchte niemals in Wasser oder andere Flüssigkeiten.
- Überprüfen Sie regelmäßig, ob alle Schrauben fest sitzen.
Technische Daten
- Modell: 050236
- Spannung: 220-240V~ 50Hz
- Leistung: Max. 585W (13 x max. 45W)
- Fassung: SES / E14
- Gewicht: 18,6 kg
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob der Stromkreis eingeschaltet ist und ob die Leuchtmittel korrekt in die Fassungen eingesetzt wurden.
Instabile Montage
Stellen Sie sicher, dass die Deckenbeschaffenheit das doppelte Gewicht der Leuchte (18,6 kg) tragen kann und die mitgelieferten Dübel/Schrauben für den Untergrund geeignet sind.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten.
- Prüfen, ob alle Teile vorhanden sind.
- Zweite Person zur Unterstützung beim Heben bereithalten (Gewicht 18,6 kg).
- Geeignete Dübel und Schrauben für die Deckenbeschaffenheit wählen.
- Sicherstellen, dass der Montageort nicht in direkter Nähe von Lüftungsschächten liegt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 13 x Max. 45W
- Maximale Leistung pro Leuchtmittel bei Verwendung von SES/E14 Fassungen.
Abbildungen und Diagramme
- Die Diagramme auf Seite 3 und 5 zeigen die korrekte Reihenfolge der Montagekomponenten (Halterung, Schrauben, Sicherheitsseil, Anschlussblock).
- Die Zeichnungen verdeutlichen die korrekte Kabelführung und den Anschluss an den Klemmenblock.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in feuchten Bereichen ohne ausreichende Belüftung installieren.
