Installationsanleitung für Lucci Decor Manor 145mm Holophane Glasschirm
Erfahren Sie, wie Sie den Lucci Decor Manor 145mm Holophane Glasschirm korrekt installieren. Diese Anleitung enthält Schritte zur Montage an verschiedenen Leuchtenmodellen, Sicherheitshinweise und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen ausschließlich für den Lucci Decor Manor 145mm Holophane Glasschirm. Bitte beachten Sie, dass die Hauptleuchte separat erhältlich ist. Die Installation der Hauptleuchte muss durch einen zugelassenen Elektriker erfolgen. Stellen Sie vor Beginn der Arbeiten sicher, dass der Stromkreis ausgeschaltet ist.
Installationsanforderungen
- Überprüfen Sie alle Komponenten auf einer glatten Oberfläche auf Vollständigkeit, bevor Sie mit der Montage beginnen.
- Installieren Sie kein Produkt, das Anzeichen von Transportschäden aufweist.
- Achten Sie darauf, während der Installation nicht an den elektrischen Leitungen zu ziehen, um Verbindungen nicht zu beschädigen.
- Stellen Sie sicher, dass die Stromversorgung des betroffenen Stromkreises vollständig unterbrochen ist.
Kompatibilität
Dieser Glasschirm ist mit folgenden Leuchtenmodellen (separat erhältlich) kompatibel:
- SKU# 031000, 031001, 031002, 031003, 031029, 031040, 031041, 031042, 031043.
Installationsschritte
Der allgemeine Installationsprozess für die verschiedenen Leuchtenmodelle (Pendelleuchten, Wandleuchten, Deckenleuchten) ist wie folgt:
- Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.
- Entfernen Sie den Lampenhalterring (und ggf. den Lampenhalterabstandshalter) von der Leuchtenfassung.
- Setzen Sie den Glasschirm auf die Lampenfassung der Leuchte.
- Sichern Sie den Schirm mit dem zuvor entfernten Lampenhalterring.
- Setzen Sie ein Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
Sicherheitshinweise
- Stellen Sie immer sicher, dass der Strom ausgeschaltet ist und die Leuchte abgekühlt ist, bevor Sie Wartungs-, Reinigungs- oder Einstellungsarbeiten durchführen.
- Berühren Sie das Leuchtmittel nicht mit bloßen Händen. Verwenden Sie ein sauberes Tuch, Handschuhe oder ein Taschentuch.
- Wählen Sie einen geeigneten Montageort fern von Flüssigkeiten und Gefahrenquellen.
- Stellen Sie sicher, dass die Leuchte nicht mit ätzenden Chemikalien in Kontakt kommt.
- Zur Reinigung wischen Sie die Leuchte mit einem feuchten, sauberen Tuch ab. Tauchen Sie die Leuchte niemals in Wasser.
Technische Daten
- Modellnummern: P3589-AM, P3589-OP, P3589-CL
- Gewicht: 0,7 kg
- Abmessungen: Höhe 110 mm, Durchmesser 145 mm
Praktische Hilfe
Typische Probleme
Teile fehlen oder beschädigt
Installieren Sie kein beschädigtes Produkt. Geben Sie das komplette Produkt an den Händler zurück, um eine Inspektion, Reparatur oder einen Austausch zu veranlassen.
Leuchtmittel lässt sich nicht einsetzen
Stellen Sie sicher, dass der Lampenhalterring korrekt befestigt ist und das Leuchtmittel die richtige Fassung hat. Berühren Sie das Leuchtmittel nicht mit bloßen Händen.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten
- Alle Komponenten auf einer glatten Oberfläche auslegen
- Auf Vollständigkeit der Teile prüfen
- Leuchte auf Transportschäden untersuchen
- Geeigneten Montageort wählen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

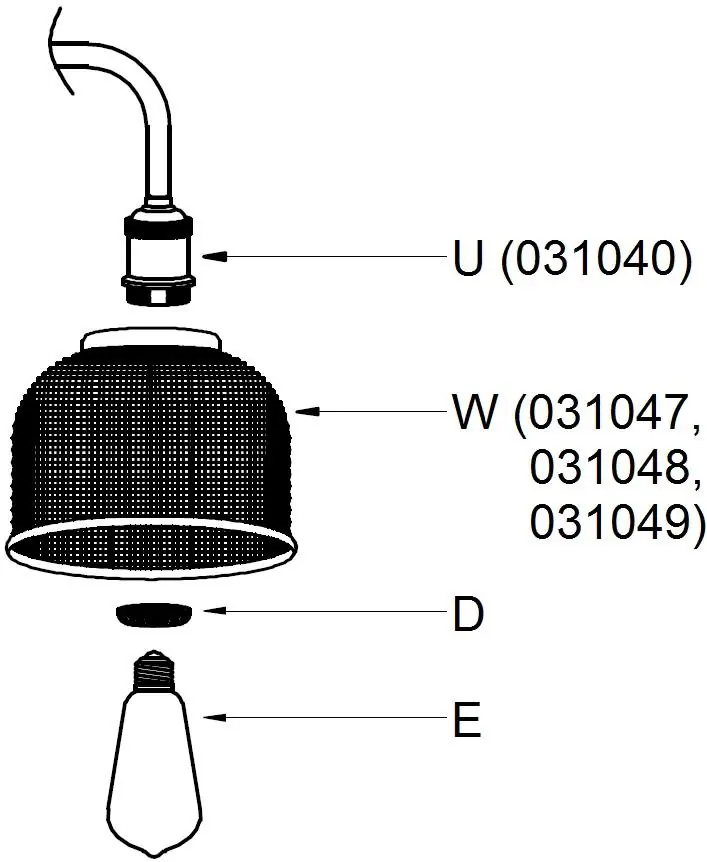

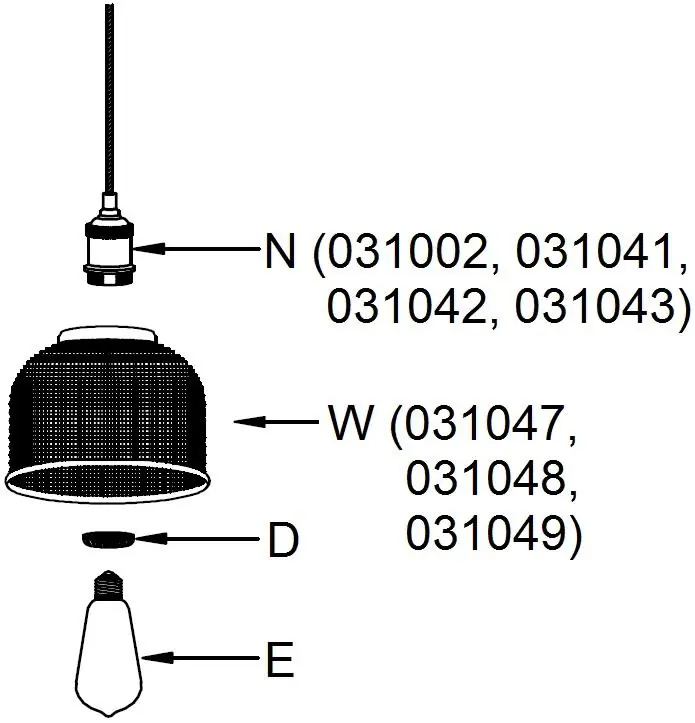

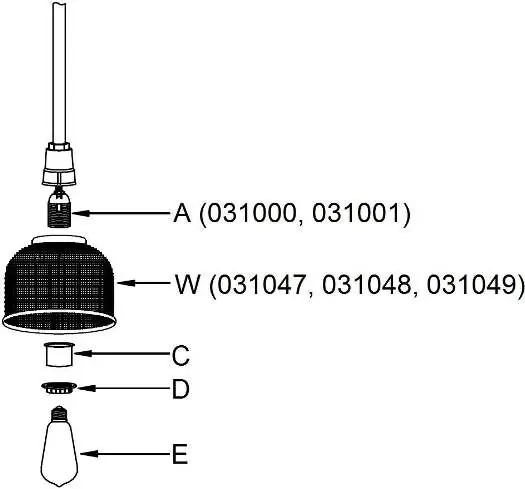

- Die Abbildungen zeigen die Montage des Glasschirms (W) an verschiedenen Leuchtenmodellen (A, N, O, R, U). Der Schirm wird jeweils mit dem Lampenhalterring (D) an der Fassung fixiert.
Modellkompatibilität
- Nur für den Glasschirm. Die Hauptleuchte ist separat erhältlich.
- Kompatibel mit SKU#: 031000, 031001, 031002, 031003, 031029, 031040, 031041, 031042, 031043.
