Montageanleitung für Acroma 2081612AZ Kronleuchter
Erfahren Sie, wie Sie den Acroma 2081612AZ Kronleuchter sicher montieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, eine Liste der benötigten Werkzeuge und Schritt-für-Schritt-Anweisungen für die Installation.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Acroma 2081612AZ ist ein Kronleuchter für 12 Leuchtmittel (max. 40W Candelabra). Die Installation erfordert das Ausschalten der Stromzufuhr, die Montage der Leuchtenarme und Kette sowie den fachgerechten Anschluss der elektrischen Leitungen. S. 1, 2, 4
Wichtigste Schritte
- Stromversorgung unterbrechen S. 1
- Kabel anschließen S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 12 x 40W | Maximalleistung pro Fassung | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheit und Werkzeuge S. 1
- Hardware-Liste S. 2
- Montageschritte 1-4 S. 3
- Elektrischer Anschluss (Schritt 5) S. 4
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Montage und den elektrischen Anschluss des Acroma 2081612AZ Kronleuchters. Vor Beginn der Arbeiten ist die Stromzufuhr zwingend zu unterbrechen. Das Produkt ist für den Innenbereich konzipiert und benötigt 12 Leuchtmittel mit Candelabra-Sockel (max. 40W).
Sicherheitshinweise
- Schalten Sie vor Beginn der Installation den Strom am Sicherungskasten aus oder entfernen Sie die Sicherung.
- Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt.
- Arbeiten Sie nur mit Werkzeugen mit isolierten Griffen und verwenden Sie Leitern aus Holz oder Fiberglas.
- Bei Unsicherheiten bezüglich der elektrischen Installation sollte ein qualifizierter Elektriker hinzugezogen werden.
- Decken Sie ungenutzte Steckdosen zum Schutz von Kindern ab.
Benötigte Werkzeuge
- Kreuzschlitzschraubendreher
- Abisolierzange
- Zange
- Schutzbrille
- Isolierband
Montageanleitung
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Legen Sie das Produkt auf eine weiche, nicht scheuernde Oberfläche, um Beschädigungen zu vermeiden.
- Arme montieren: Befestigen Sie die Arme (N) und die Sockelhülsen (L) gemäß den Abbildungen in Schritt 1.
- Kettenmontage: Verbinden Sie die seitlichen Aufhängestangen mit dem Rad und der Verkabelungskammer unter Verwendung der Kettenendglieder (Schritt 2).
- Aufhängung: Montieren Sie die Kette (K) und den Verbindungsring (M) an der Leuchte und bereiten Sie die Aufhängung vor (Schritt 3 und 4).
- Deckenmontage: Befestigen Sie die Montageplatte (A) an der Anschlussdose. Nutzen Sie das Sicherungsseil, um die Leuchte während des elektrischen Anschlusses zu halten.
Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln der Hausinstallation:
- Weißes Kabel (Leuchte) an Weißes Kabel (Versorgung).
- Schwarzes Kabel (Leuchte) an Schwarzes Kabel (Versorgung).
- Erdungskabel (Leuchte) an Erdungskabel (Versorgung) oder an die grüne Erdungsschraube der Montageplatte.
Verwenden Sie die mitgelieferten Kabelverbinder, um alle Verbindungen sicher zu fixieren.
Herstellerinformationen
ACROMA
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Sicherung eingeschaltet ist und ob alle Kabelverbindungen korrekt und fest sitzen.
Unsicherheit bei der Verkabelung
Wenn Sie sich bei der elektrischen Installation unsicher sind, beauftragen Sie einen qualifizierten Elektriker.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren
- Werkzeuge mit isolierten Griffen bereitlegen
- Leiter aus Holz oder Fiberglas verwenden
- Montagefläche mit weichem Tuch oder Karton schützen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 12 x max. 40W Candelabra Base (E12-Sockel)
Abbildungen und Diagramme
- Schritt 1-4: Montage der Leuchtenarme, der Kette und der Aufhängung.

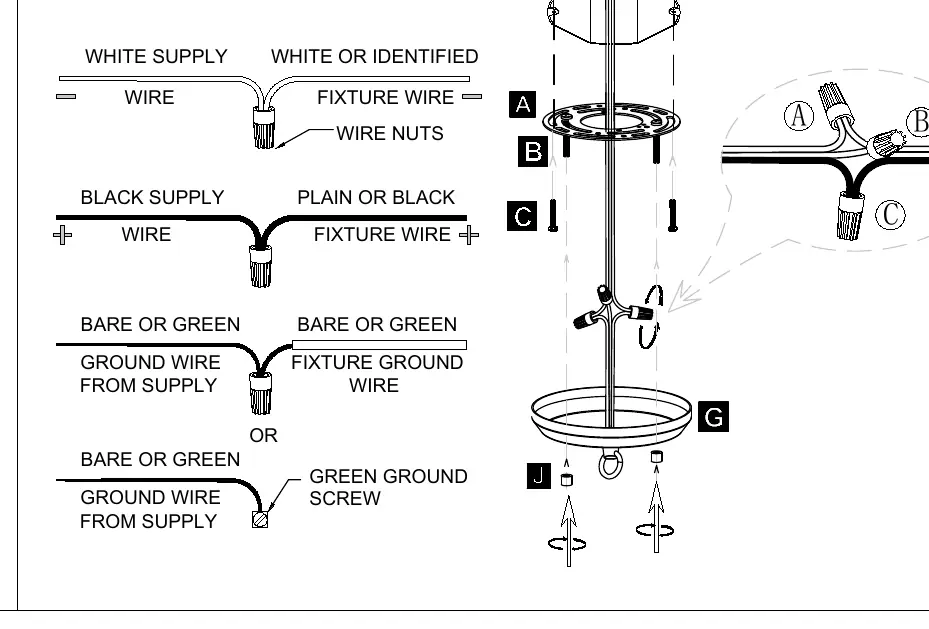

- Schritt 5: Detaillierte Darstellung der Kabelverbindungen (Phase, Nullleiter, Erde).
