Installationsanleitung für Lucci Decor Muse 12LT Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Leuchte muss von einem zugelassenen Elektriker installiert werden. Aufgrund des Gewichts von 18,5 kg sind für die Installation zwei Personen erforderlich. Stellen Sie sicher, dass die Decke das doppelte Gewicht der Leuchte tragen kann. Die Leuchte ist nur für den Innenbereich geeignet und muss geerdet werden (Klasse I).

Installationsanforderungen

• Die Installation muss den lokalen und nationalen Verkabelungsvorschriften entsprechen.
• Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten ausgeschaltet ist, bevor Sie mit der Arbeit beginnen.
• Wählen Sie einen Standort ohne direkte Luftzugquellen und Feuchtigkeit.
• Überprüfen Sie alle Komponenten vor der Montage auf Transportschäden.

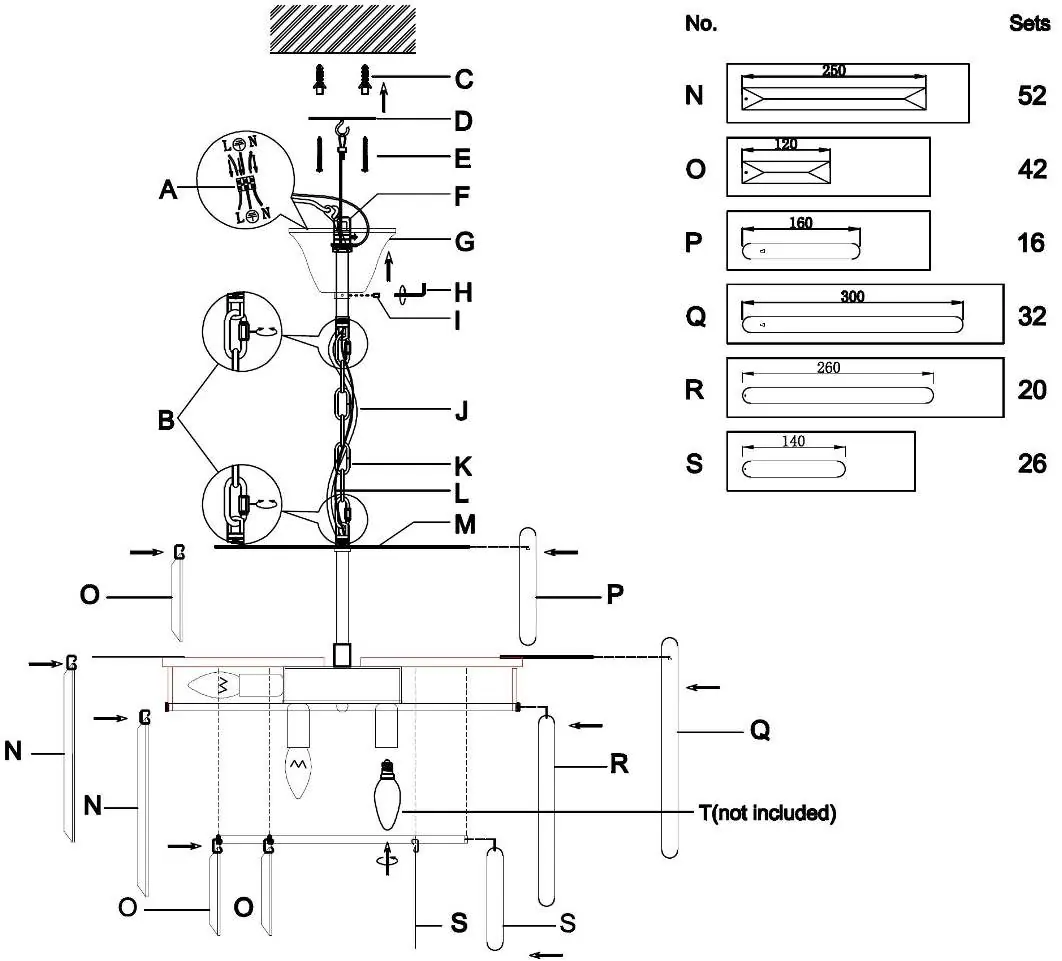

Installationsschritte

1. Entfernen Sie das Verpackungsmaterial und legen Sie alle Teile auf einer glatten, kratzfesten Oberfläche aus.
2. Markieren Sie die Positionen für die Montagehalterung (D) an der Decke und befestigen Sie diese mit geeigneten Schrauben (E) und Dübeln (C).
3. Passen Sie die Länge der Kettenaufhängung (K) bei Bedarf mit den Kettengliedverbindern (B) an.
4. Befestigen Sie das Sicherheitsfangseil (L) an der Montagehalterung (D).
5. Hängen Sie die Leuchte mit dem Haken (F) an den Ring der Montagehalterung (D). Achten Sie darauf, dass das Gewicht der Leuchte auf der Kette (K) liegt, nicht auf dem Kabel (J) oder dem Sicherheitsseil (L).
6. Verbinden Sie die Kabel der Leuchte mit dem Anschlussblock (A) gemäß der Farbkennzeichnung (Erde: Gelb/Grün, Neutral: Blau/Schwarz, Phase: Braun/Rot).
7. Schieben Sie die glockenförmige Abdeckung (G) zur Decke und sichern Sie diese mit der Schraube (I).
8. Setzen Sie die Leuchtmittel (T, nicht im Lieferumfang enthalten) in die Fassungen ein.
9. Hängen Sie die Schirme (N, O, P, Q, R, S) in der richtigen Anzahl an den Leuchtenrahmen (M) und entfernen Sie vorsichtig das Klebeband.

Sicherheitshinweise

Schalten Sie vor Wartungsarbeiten, Reinigung oder dem Wechseln der Leuchtmittel immer den Strom ab und lassen Sie die Leuchte abkühlen. Reinigen Sie die Leuchte nur mit einem weichen, feuchten Tuch. Verwenden Sie keine ätzenden Chemikalien, Lösungsmittel oder Scheuermittel. Tauchen Sie die Leuchte niemals in Wasser oder andere Flüssigkeiten.

Technische Daten

Modell: 050624 (Muse 12LT)Spannung: 220-240V~ 50HzMax. Wattzahl: 336W (12 x max. 28W)Fassung: SES / E14Gewicht: 18,5 kgAbmessungen: Höhe 580mm, Durchmesser 710mm, Aufhängung max. 2000mm
