Bedienungsanleitung für Benzinmotor Logosol Loncin 15HP
Diese Anleitung enthält detaillierte Schritte zur Montage und Installation des Logosol Loncin 15HP Benzinmotors, einschließlich der Verkabelung, der Drosselklappensteuerung und des Anschlusses des Sicherheitsschalters.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung ist ein Installationshandbuch für den Logosol Loncin 15HP Benzinmotor. Sie beschreibt die mechanische Montage des Motors, die Installation der Drosselklappensteuerung sowie die elektrische Verkabelung der Batterie und des Sicherheitsschalters. S. 1, 2, 3, 4
Wichtigste Schritte
- Montage des Auspuffreflektors S. 2
- Installation der Drosselklappensteuerung S. 2, 4
- Elektrische Verkabelung (Batterie/Regler) S. 4
- Anschluss des Sicherheitsschalters S. 5
Wo es im PDF steht
- Montage Auspuff und Drosselklappe S. 2
- Motorbefestigung S. 3
- Elektrische Installation S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Installationsanleitung für den Logosol Loncin 15HP Benzinmotor. Es konzentriert sich auf die mechanische Montage des Motors an das Gerät sowie auf die elektrische Verkabelung der Steuerungselemente. Vor der Inbetriebnahme ist sicherzustellen, dass alle mechanischen Verbindungen fest sitzen und die elektrischen Anschlüsse korrekt gemäß den Schaltplänen ausgeführt wurden.
Montage des Benzinmotors

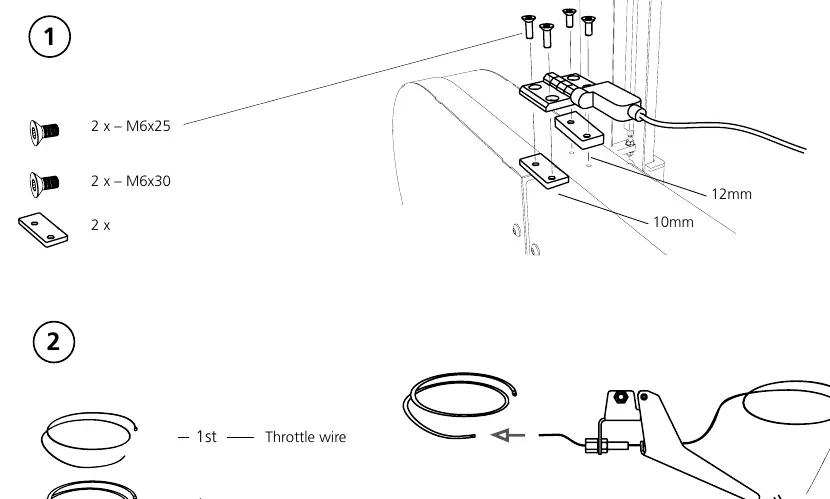

Auspuff und Drosselklappe
Die Montage beginnt mit der Vorbereitung der Steuerungselemente:
- Auspuffreflektor: Montieren Sie den Auspuffreflektor am Auspuffrohr unter Verwendung der mitgelieferten Schrauben (4 x RXS 4,2x9,5).
- Drosselklappensteuerung: Verlegen Sie den Gaszug und die Hülle. Befestigen Sie den Gaszug in der Halterung und verbinden Sie das Ende mit der Drosselklappensteuerung. Lösen Sie die Mutter an der Steuerung leicht, um sicherzustellen, dass sich der Gaszug leichtgängig bewegen lässt und von selbst zurückkehrt.
Motorinstallation
Für die Montage des Motors auf dem Chassis sind folgende Schritte erforderlich:
- Entfernen Sie bei Bedarf den Luftfilter und das Unterteil des Luftfiltergehäuses, um Zugang zu den Montagepunkten zu erhalten.
- Befestigen Sie den Motor mit den M10x40 Schrauben, Muttern und Unterlegscheiben am Rahmen.
Elektrische Anschlüsse und Sicherheitsschalter
Die elektrische Installation umfasst die Batterie und den Sicherheitsschalter:

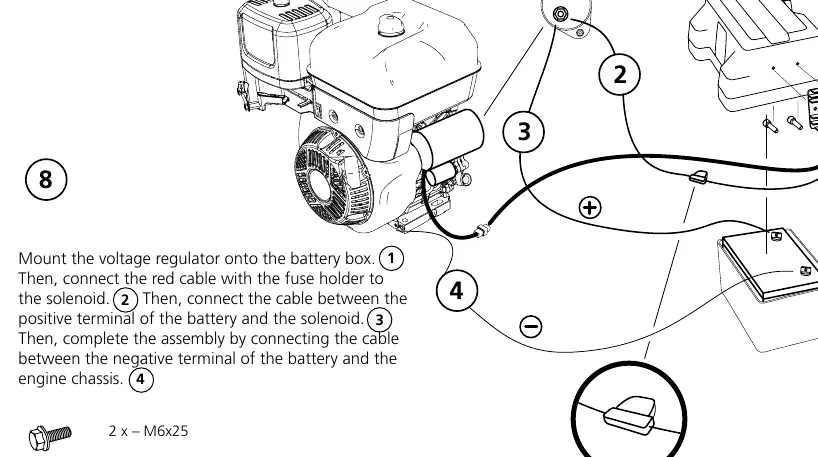

- Spannungsregler und Batterie: Montieren Sie den Spannungsregler am Batteriekasten. Verbinden Sie das rote Kabel mit dem Sicherungshalter am Magnetschalter (Solenoid). Verbinden Sie das Kabel vom Pluspol der Batterie mit dem Magnetschalter. Schließen Sie das Kabel vom Minuspol der Batterie an das Motorgehäuse an.
- Sicherheitsschalter: Verbinden Sie den Sicherheitsschalter mit dem teilbaren Stecker im Kabelsatz. Koppeln Sie das Verbindungsstück und schließen Sie den Schalter an. Verbinden Sie den Ringkabelschuh mit dem Motorgehäuse. Beachten Sie das beiliegende Schaltbild für die korrekte Verkabelung der Zündunterbrechung.
Praktische Hilfe
Typische Probleme
Gaszug klemmt oder kehrt nicht zurück
Überprüfen Sie die Befestigung in der Halterung und lockern Sie die Mutter an der Drosselklappensteuerung leicht, bis der Zug leichtgängig läuft.
Motor startet nicht oder Zündung unterbrochen
Überprüfen Sie die Verkabelung des Sicherheitsschalters und stellen Sie sicher, dass alle Stecker fest verbunden sind und der Ringkabelschuh korrekt am Motorgehäuse anliegt.
Vor der Verwendung
- Prüfen Sie, ob alle Schrauben (M10, M6) fest angezogen sind.
- Stellen Sie sicher, dass der Gaszug leichtgängig ist und von selbst zurückkehrt.
- Kontrollieren Sie die elektrische Verbindung zwischen Batterie, Spannungsregler und Magnetschalter.
- Vergewissern Sie sich, dass der Sicherheitsschalter korrekt verkabelt ist.
- Prüfen Sie den festen Sitz des Auspuffreflektors.
Abbildungen und Diagramme
- Seite 1 zeigt die grundlegende Verkabelung zwischen Motor, Batterie und Spannungsregler.
- Seite 5 enthält das detaillierte Schaltbild für den Sicherheitsschalter (Elesa CFSQ).
Modellkompatibilität
- Die Anleitung ist spezifisch für den Logosol Loncin 15HP Motor.
