Ersatzteilliste für Briggs & Stratton 124P02-0002-F1 Benzinmotor
Detaillierte Ersatzteilliste für den Briggs & Stratton Benzinmotor 124P02-0002-F1. Finden Sie Explosionszeichnungen und Teilenummern für alle Baugruppen, von Vergaser bis Kurbelgehäuse.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Ersatzteilliste
Dieses Dokument ist eine offizielle Ersatzteilliste für den Briggs & Stratton Benzinmotor mit der Modellnummer 124P02-0002-F1. Es dient dazu, die korrekten Ersatzteile für Wartungs- und Reparaturarbeiten zu identifizieren. Das Dokument enthält keine detaillierten Reparaturanleitungen, sondern bietet Explosionszeichnungen und zugehörige Stücklisten für alle Hauptbaugruppen des Motors.
Aufbau der Ersatzteilliste
Die Liste ist in verschiedene Baugruppen unterteilt, um die Suche nach spezifischen Komponenten zu erleichtern. Jede Baugruppe besteht aus einer Explosionszeichnung, in der die Teile mit einer Referenznummer (Ref No) markiert sind, und einer dazugehörigen Tabelle.
- Ref No: Die Nummer, die das Teil in der Zeichnung identifiziert.
- Part No: Die spezifische Teilenummer, die für die Bestellung benötigt wird.
- Qty: Die Anzahl der benötigten Teile für diese spezifische Baugruppe.
- Description: Die Bezeichnung des Bauteils.
Baugruppenübersicht
Das Dokument deckt folgende Bereiche des Motors ab:

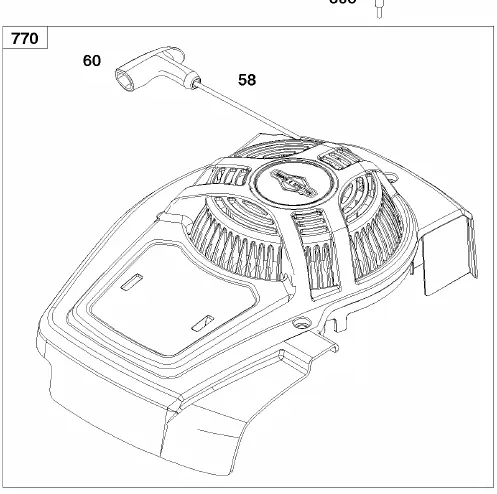

- Gebläsegehäuse und Luftfilter

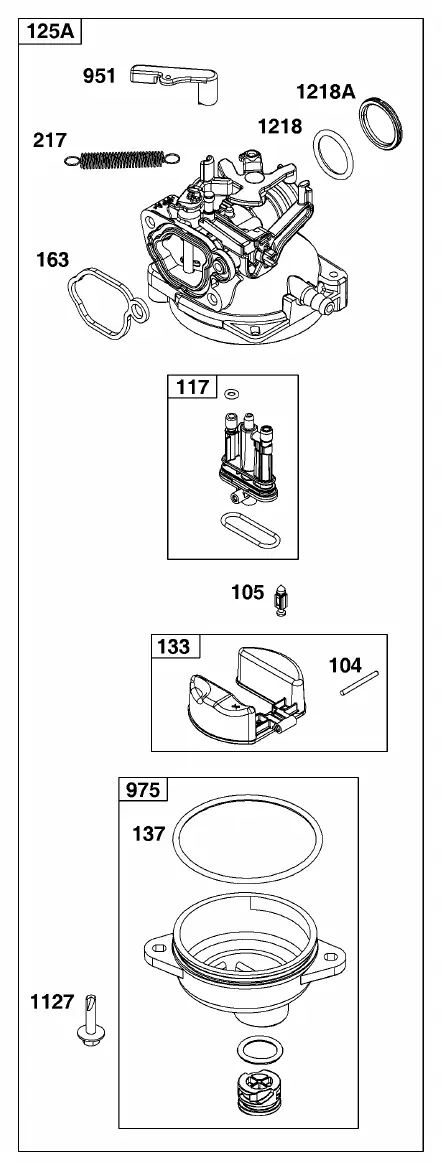

- Vergaser
- Steuerungselemente

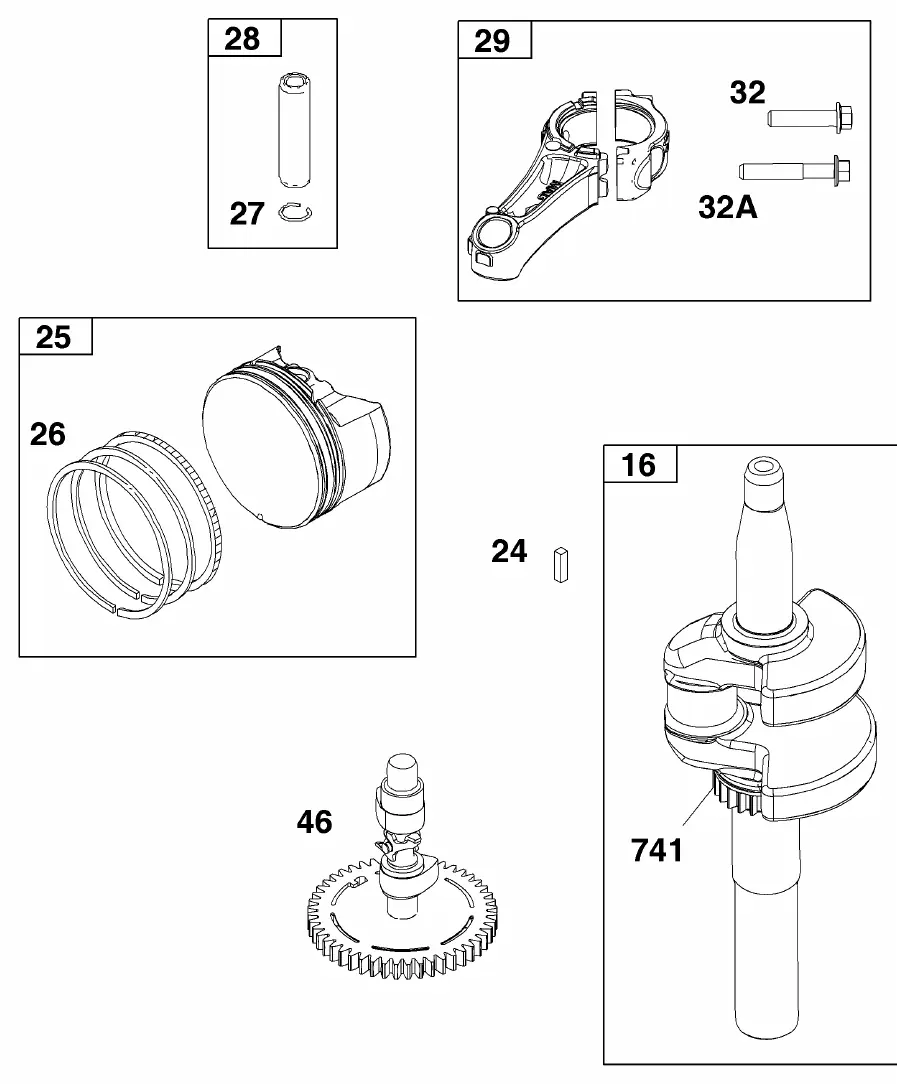

- Kurbelwelle

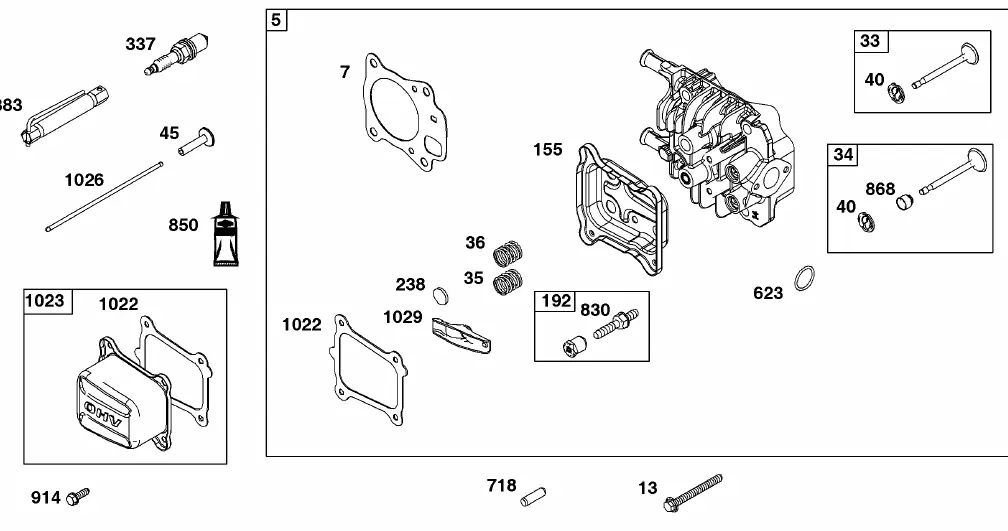

- Zylinder und Zylinderkopf
- Auspuff

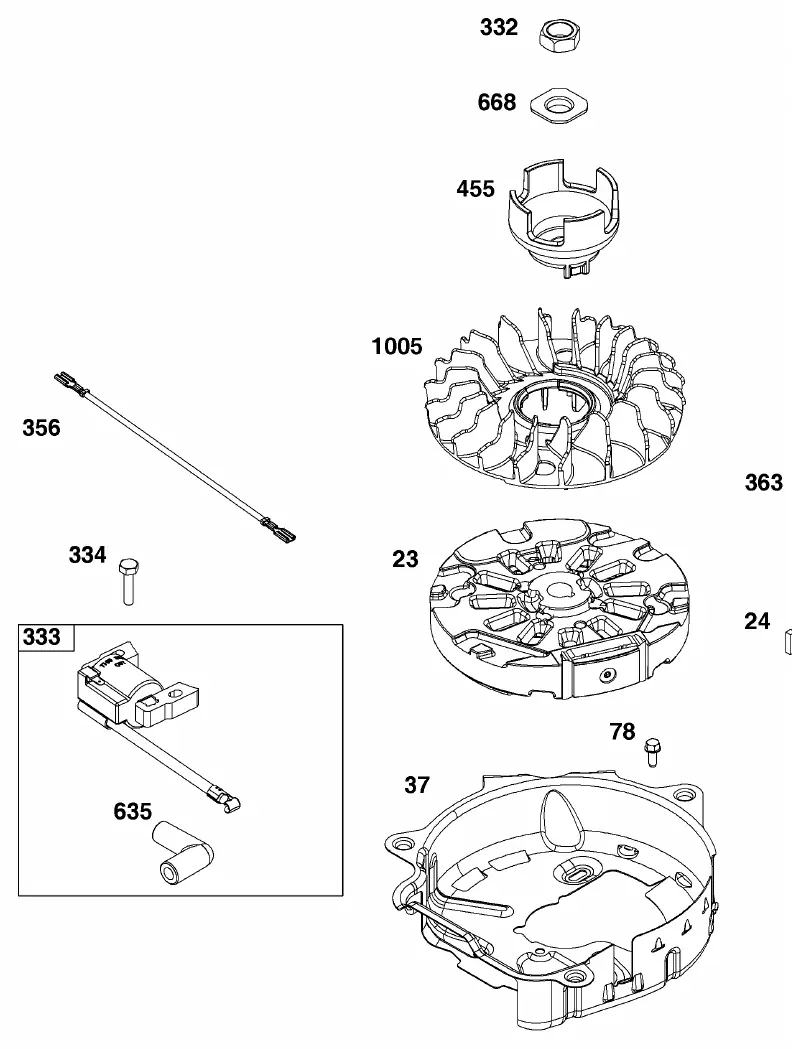

- Schwungrad, Zündung und Starter

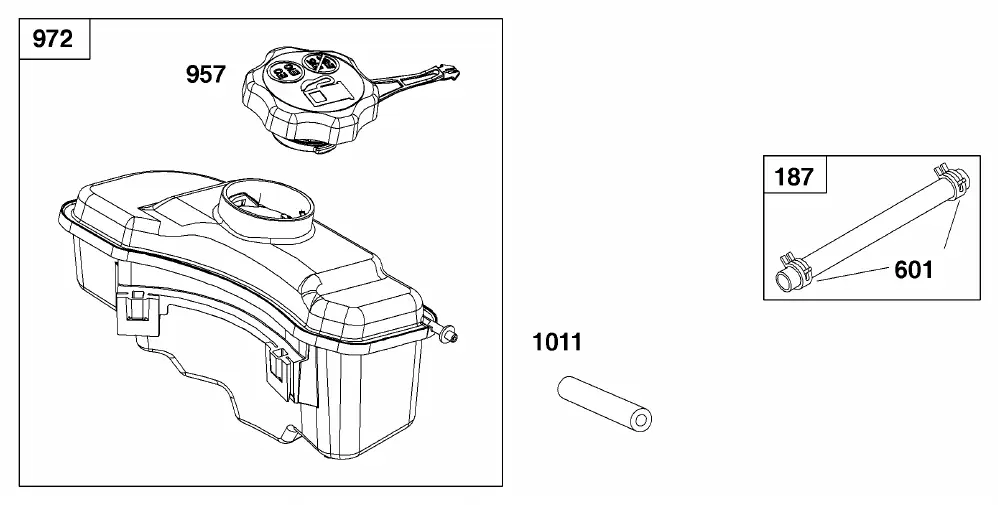

- Kraftstoffversorgung
- Ölwanne und Schmierung
Wartungshinweise und Ersatzteilbeschaffung
Stellen Sie vor der Bestellung von Ersatzteilen sicher, dass die Modellnummer (Mfg. No) Ihres Motors exakt mit der in diesem Dokument übereinstimmt. Einige Teile, wie Dichtungen oder Schrauben, sind spezifisch für bestimmte Baugruppen. Bei Unklarheiten bezüglich der Kompatibilität oder bei komplexen Reparaturen wird empfohlen, einen autorisierten Briggs & Stratton Fachhändler zu kontaktieren.
Herstellerinformationen
Briggs & Stratton
Praktische Hilfe
Typische Probleme
Ersatzteil passt nicht
Überprüfen Sie die Modellnummer (Mfg. No) auf dem Motor. Ersatzteile sind oft spezifisch für bestimmte Modellvarianten.
Teil in der Liste nicht gefunden
Prüfen Sie, ob das Teil zu einer anderen Baugruppe gehört, oder ob es sich um ein Teil handelt, das nur als Teil einer größeren Baugruppe verkauft wird.
Vor der Verwendung
- Modellnummer (Mfg. No) am Motor ablesen
- Betroffene Baugruppe im Inhaltsverzeichnis finden
- Referenznummer (Ref No) in der Zeichnung lokalisieren
- Teilenummer (Part No) in der Tabelle abgleichen
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Montageposition der einzelnen Komponenten.
- Die Nummern in den Zeichnungen entsprechen den 'Ref No' in den Tabellen.
Modellkompatibilität
- Dieses Dokument gilt ausschließlich für das Modell 124P02-0002-F1.
- Einige Service-Kits können zusätzliche Teile enthalten, die nicht spezifisch für diesen Motor sind.
