Bedienungsanleitung für Living Co USB-Tischventilator 15cm CL-F1570

Schnellstartanleitung und Bedienungshilfe für den Living Co USB-Tischventilator 15cm (Modell CL-F1570). Erfahren Sie alles über Ladevorgang, Reinigung und Sicherheit.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Living Co CL-F1570 ist ein wiederaufladbarer USB-Tischventilator mit 1800 mAh Akku. Er bietet drei Geschwindigkeitsstufen und einen um 35 Grad neigbaren Kopf. Die Aufladung erfolgt über USB. S. 1, 7, 9

Wichtigste Schritte

Aufladen des Ventilators S. 7
Geschwindigkeit einstellen S. 8

Erste Inbetriebnahme

Vor der ersten Nutzung vollständig aufladen. S. 7

Probleme und Lösungen

Schutzvorrichtung hat ausgelöst

Lassen Sie den Ventilator einige Minuten ruhen, bevor Sie ihn wieder einschalten.

S. 7

Wartung und Reset

Reinigung des Gitters und der Flügel S. 9, 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Akkukapazität	1800 mAh	Li-ion Akku	S. 9
Ladezeit	2.5-3h	Zeit bis zur vollen Ladung	S. 9

Wo es im PDF steht

Produktübersicht S. 6
Technische Daten S. 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 6

Seite 8

Seite 9

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Living Co USB-Tischventilator (Modell CL-F1570). Bitte lesen Sie die Anweisungen vor der ersten Inbetriebnahme sorgfältig durch. Das Gerät ist ausschließlich für den Gebrauch in Innenräumen und für den Haushalt bestimmt.

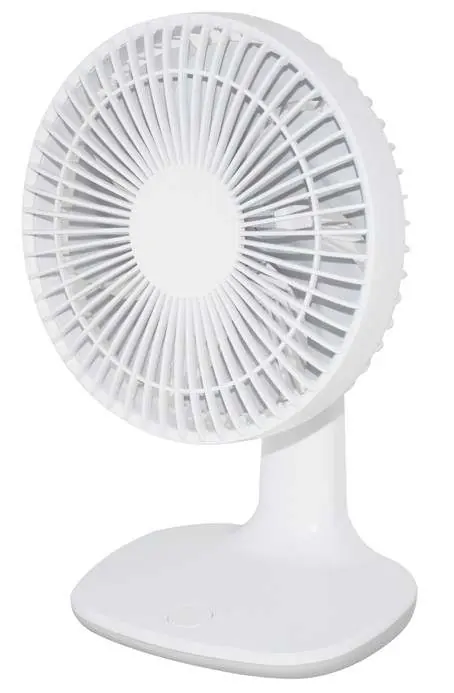

Produktübersicht

Der Ventilator besteht aus folgenden Komponenten:

Frontgitter
Ventilatorflügel (Blade)
Standfuß
Ein-/Ausschalter und Geschwindigkeitsregler
Ladeanschluss (an der Basis)

Im Lieferumfang enthalten sind der Tischventilator, ein USB-Kabel (Netzadapter nicht enthalten) und diese Bedienungsanleitung.

Bedienung

Ladevorgang

Laden Sie den Ventilator vor der ersten Nutzung vollständig auf. Verbinden Sie das USB-Kabel mit dem Ladeanschluss des Ventilators und einem USB-Netzadapter (nicht im Lieferumfang enthalten). Während des Ladevorgangs blinkt die rote LED-Anzeige. Sobald der Akku vollständig geladen ist, leuchtet die LED weiß.

Betrieb

Drücken Sie den Ein-/Ausschalter, um den Ventilator einzuschalten. Durch wiederholtes Drücken können Sie die Geschwindigkeit anpassen:

1x drücken: Niedrige Geschwindigkeit
2x drücken: Mittlere Geschwindigkeit
3x drücken: Hohe Geschwindigkeit
4x drücken: Ausschalten

Neigungswinkel einstellen

Sie können den Neigungswinkel des Ventilators manuell anpassen, indem Sie den Ventilatorkopf vorsichtig nach oben oder unten neigen. Der maximale Einstellbereich beträgt ca. 35 Grad. Wenden Sie keine übermäßige Kraft an.

Reinigung und Wartung

Vor der Reinigung muss das Gerät ausgeschaltet und vom USB-Kabel getrennt werden. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.

Zur Reinigung von Gitter und Flügeln können Sie das Frontgitter abnehmen:

Entfernen Sie die kleine Sicherheitsschraube an der Rückseite des Gitters.
Halten Sie das hintere Gitter fest und drehen Sie das vordere Gitter gegen den Uhrzeigersinn, um es zu lösen.
Nach der Reinigung in umgekehrter Reihenfolge wieder zusammensetzen und die Schraube festziehen.

Sicherheitshinweise

Lassen Sie das Ladekabel nicht länger als 4 Stunden angeschlossen.
Nicht im Freien verwenden.
Nicht in der Nähe von Wasser, Hitzequellen oder brennbaren Materialien betreiben.
Das Gerät darf nicht von Kindern ohne Aufsicht benutzt werden.
Bei Fehlfunktionen oder Beschädigungen das Gerät sofort außer Betrieb nehmen.

Praktische Hilfe

Typische Probleme

Ventilator lässt sich nicht einschalten

Prüfen Sie, ob der Akku geladen ist. Schließen Sie das USB-Kabel an eine Stromquelle an.

Ladevorgang stoppt automatisch

Die Schutzvorrichtung hat bei Überladung oder Unterspannung ausgelöst. Lassen Sie das Gerät einige Minuten ruhen, bevor Sie es erneut einschalten.

Vor der Verwendung

Verpackungsmaterial vollständig entfernen.
Ventilator auf eine stabile, ebene Fläche stellen.
Vor der ersten Nutzung vollständig aufladen.
Sicherstellen, dass das USB-Kabel korrekt angeschlossen ist.

Technische Daten in der Praxis

Akkukapazität: 1800 mAh Li-Ion Akku.
Eingangsspannung: 5V DC, 1.0A (Max).

Abbildungen und Diagramme

Der Ventilatorkopf lässt sich um ca. 35 Grad neigen.

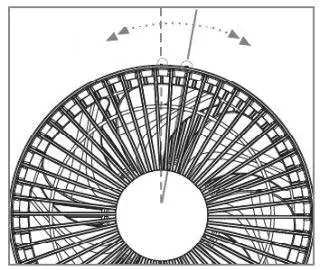

Das Frontgitter wird durch Drehen gegen den Uhrzeigersinn (nach Lösen der Sicherheitsschraube) abgenommen.

Modellkompatibilität

USB-Netzadapter ist nicht im Lieferumfang enthalten.
Nur für den Innenbereich geeignet.
