Bedienungsanleitung für Commercial Electric 16-Zoll Turbo-Ventilator SFD5-400B
Schnelle Hilfe für den Commercial Electric 16-Zoll Turbo-Ventilator SFD5-400B. Erfahren Sie alles über Montage, Wandbefestigung, Bedienung und Reinigung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Commercial Electric 16-Zoll Turbo-Ventilator wird durch das Verbinden des Ventilatorkopfes mit dem Ständer mittels Feststellknöpfen montiert. Die Bedienung erfolgt über einen Drehschalter mit drei Geschwindigkeitsstufen (I, II, III). S. 4, 5
Wichtigste Schritte
- Montage des Ständers S. 4
- Reinigung des Gitters S. 5
Erste Inbetriebnahme
- Einstecken und Geschwindigkeit wählen S. 5
Probleme und Lösungen
Motor überhitzt / Ventilator stoppt
Warten Sie einige Minuten, bis der Motor abgekühlt ist, und starten Sie den Ventilator neu.
S. 5Wartung und Reset
- Thermoschutz zurücksetzen S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Geschwindigkeitsstufen | 3 | I (Niedrig), II (Mittel), III (Hoch) | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Bedienung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für den Commercial Electric 16-Zoll Turbo-Ventilator (Modell SFD5-400B). Es umfasst Sicherheitsvorkehrungen, Montageanleitungen, Bedienungshinweise und Wartungstipps. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, insbesondere den Verzicht auf Verlängerungskabel und die Warnung vor dem Betrieb in der Nähe von Wasser.
Lieferumfang

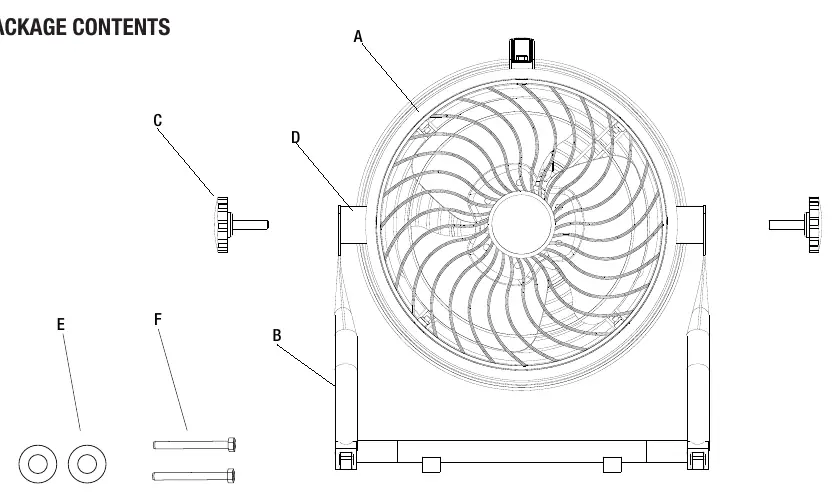

- Ventilatorkopf (A)
- Ständer (B)
- 2x Feststellknopf (C)
- 2x Gummipuffer (D)
- 2x Unterlegscheibe für Wandmontage (E)
- 2x Schraube für Wandmontage (F)
Montage
Ventilator zusammenbauen:

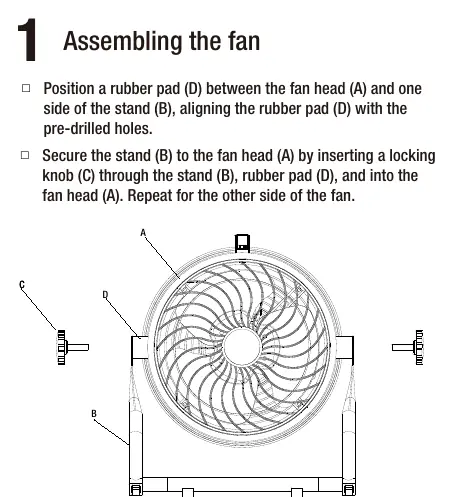

- Platzieren Sie einen Gummipuffer (D) zwischen dem Ventilatorkopf (A) und einer Seite des Ständers (B), sodass die Löcher ausgerichtet sind.
- Sichern Sie den Ständer (B) am Ventilatorkopf (A), indem Sie den Feststellknopf (C) durch den Ständer, den Gummipuffer und in den Ventilatorkopf einführen.
- Wiederholen Sie den Vorgang auf der anderen Seite.
Wandmontage (Optional)
- Markieren Sie die Bohrlöcher an der Wand.
- Bohren Sie die Löcher vor.
- Montieren Sie den Ständer (B) an der Wand und sichern Sie ihn mit den mitgelieferten Unterlegscheiben (E) und Schrauben (F).
- Hinweis: Nur an Holzwänden montieren. Die Montage sollte durch eine qualifizierte Elektrofachkraft erfolgen.
Bedienung

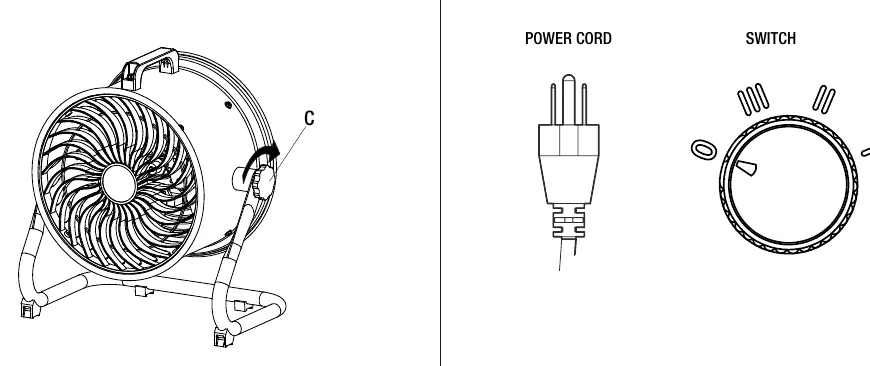

Neigungswinkel einstellen:
- Lösen Sie die Feststellknöpfe (C) auf beiden Seiten durch Drehen gegen den Uhrzeigersinn.
- Neigen Sie den Ventilatorkopf (A) in den gewünschten Winkel.
- Ziehen Sie die Knöpfe (C) im Uhrzeigersinn wieder fest.
Geschwindigkeit einstellen:
- Stecken Sie das Netzkabel ein.
- Drehen Sie den Schalter auf die gewünschte Stufe: 0 = Aus, I = Niedrig, II = Mittel, III = Hoch.
Wartung und Reinigung
Reinigung:
- Ziehen Sie vor der Reinigung den Netzstecker.
- Tauchen Sie den Ventilator nicht in Wasser.
- Wischen Sie die Oberflächen mit einem leicht angefeuchteten Tuch ab.
- Staub vom Gitter kann mit einem Staubsauger entfernt werden. Alternativ kann das vordere Gitter durch Entfernen des Sicherungsclips abgenommen werden.
Überhitzungsschutz:
Der Ventilator verfügt über einen rücksetzbaren Thermoschutz. Wenn der Ventilator aufgrund von Motorüberhitzung stoppt, warten Sie einige Minuten, bis der Motor abgekühlt ist, und starten Sie ihn dann neu.
