Bedienungsanleitung für Taurus Greco 16 / 16 ELEGANCE / 16C / 16CR ELEGANCE Ventilator

Schnelle Anleitung für den Taurus Greco 16 Ventilator. Erfahren Sie, wie Sie Ihren Ventilator sicher montieren, bedienen, reinigen und warten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Taurus Greco 16 ist ein Ventilator für den Innenbereich. Die Montage variiert je nach Modell (Tisch- oder Standventilator). Achten Sie auf die korrekte Befestigung der Schutzgitter und des Propellers gemäß der Anleitung. S. 8, 12, 16, 20

Wichtigste Schritte

  • Oszillation aktivieren S. 8, 12, 16, 21
  • Höhe einstellen S. 8, 12, 16, 21

Erste Inbetriebnahme

  • Verpackung entfernen und aufstellen S. 8, 12, 16, 20

Probleme und Lösungen

Gerät funktioniert nicht

Überprüfen Sie die Stromverbindung.

S. 9, 13, 17, 21

Wartung und Reset

  • Reinigung S. 9, 13, 17, 21

Technische Daten

Parameter Wert Hinweis Seiten
Maximaler Volumenstrom (F) 22.92 m³/min (Greco 16) / 34.56 m³/min (Greco 16C) Luftdurchsatz S. 9, 13, 21, 26

Wo es im PDF steht

  • Montageanleitung S. 2, 3, 4, 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Explosionszeichnung GRECO 16 / 16 ELEGANCE Seite 2 Explosionszeichnung GRECO 16C Seite 3 Montageschritte (Fig.1, Fig.2, Fig.3) Seite 5

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen zur sicheren Montage, Bedienung und Wartung der Taurus Greco 16 Ventilator-Serie. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt.

Sicherheitshinweise

  • Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten unter Aufsicht verwendet werden.
  • Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie mit der Montage oder Reinigung beginnen.
  • Verwenden Sie das Gerät nicht im Freien oder in feuchten Umgebungen.
  • Stellen Sie das Gerät immer auf eine ebene und stabile Oberfläche.
  • Bei beschädigtem Netzkabel darf das Gerät nicht verwendet werden; wenden Sie sich an einen autorisierten Kundendienst.

Montage des Ventilators

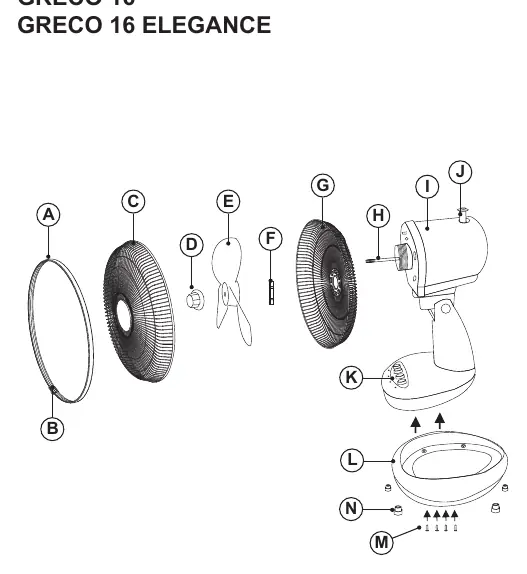

Explosionszeichnung GRECO 16 / 16 ELEGANCE
Explosionszeichnung GRECO 16 / 16 ELEGANCE

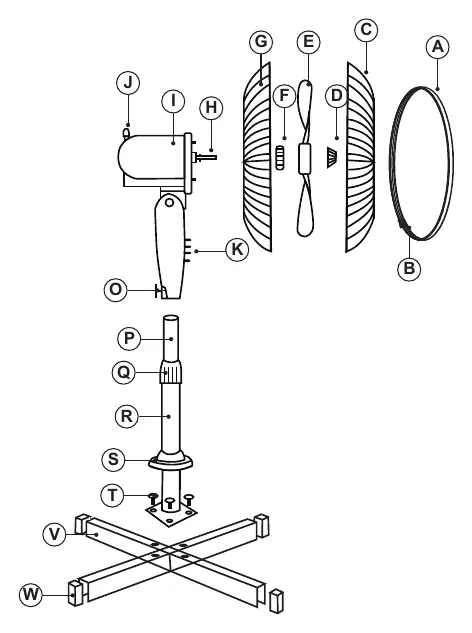

Explosionszeichnung GRECO 16C
Explosionszeichnung GRECO 16C

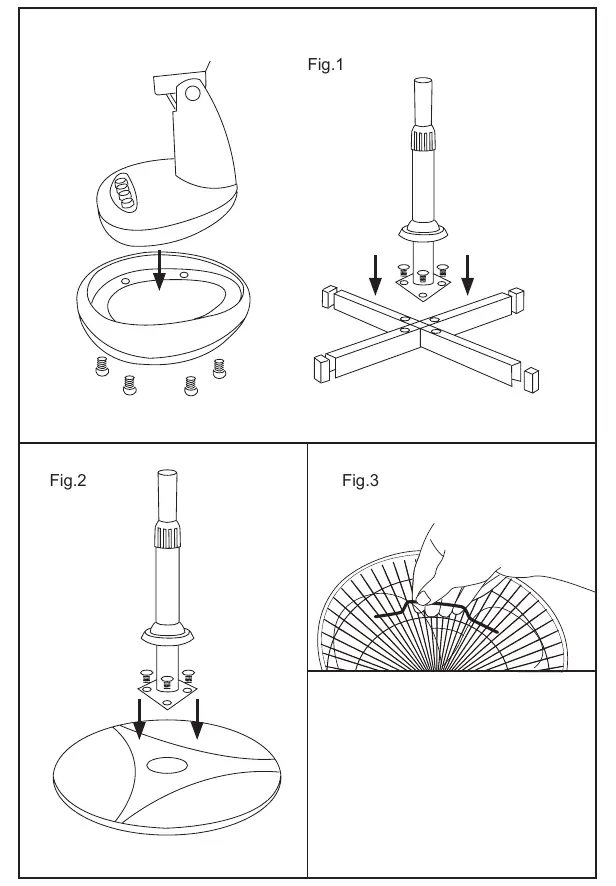

Montageschritte (Fig.1, Fig.2, Fig.3)
Montageschritte (Fig.1, Fig.2, Fig.3)

Tischventilator (Greco 16 / 16 ELEGANCE)

  1. Legen Sie das Gerät für die Montage der Basis auf den Kopf.
  2. Positionieren Sie die Basis am Gehäuse.
  3. Befestigen Sie die Basis mit den mitgelieferten Schrauben (M).

Standventilator (Greco 16C / 16CR ELEGANCE)

Mit Kreuzfuß: Positionieren Sie die Standfüße (V) am Gehäuse und befestigen Sie diese mit den Schrauben (Fig.1).

Mit Rundfuß: Legen Sie das Gerät auf den Kopf, positionieren Sie die Basis (U) am Gehäuse und befestigen Sie diese mit den Schrauben (Fig.2).

Gitter und Propeller

  1. Befestigen Sie das hintere Gitter (G) am Motorgehäuse (I) und sichern Sie es mit der Mutter (F).
  2. Setzen Sie den Propeller (E) auf die Motorwelle (H) und sichern Sie ihn mit der Mutter (D).
  3. Setzen Sie das vordere Gitter (C) auf das hintere Gitter (G), schließen Sie den Sicherungsring (A) und ziehen Sie die Sicherheitsschraube (B) fest.

Bedienung

  • Wickeln Sie das Kabel vor dem Einstecken vollständig ab.
  • Schließen Sie das Gerät an das Stromnetz an.
  • Wählen Sie die gewünschte Geschwindigkeit über die Tasten (K).
  • Oszillation: Drücken Sie die Taste (J), um die automatische Schwenkfunktion (75°) zu aktivieren.
  • Höhenverstellung: Lösen Sie den Drehknopf (Q), stellen Sie die gewünschte Höhe ein und ziehen Sie den Knopf wieder fest.

Reinigung und Wartung

  • Trennen Sie das Gerät vor der Reinigung vom Stromnetz und lassen Sie es abkühlen.
  • Verwenden Sie ein feuchtes Tuch mit etwas Spülmittel.
  • Verwenden Sie keine Lösungsmittel, Scheuermittel oder säurehaltige Reinigungsmittel.
  • Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

Praktische Hilfe

Typische Probleme

Ventilator läuft nicht

Überprüfen Sie, ob das Gerät korrekt eingesteckt ist und die Steckdose Strom führt.

Oszillation funktioniert nicht

Drücken Sie die Taste (J) erneut, um die Schwenkfunktion zu aktivieren.

Instabiler Stand

Überprüfen Sie, ob alle Schrauben an der Basis festgezogen sind.

Vor der Verwendung

  • Entfernen Sie sämtliches Verpackungsmaterial.
  • Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
  • Stellen Sie das Gerät auf eine ebene und stabile Oberfläche.
  • Wickeln Sie das Netzkabel vor dem Gebrauch vollständig ab.

Technische Daten in der Praxis

F (Maximaler Volumenstrom)
Die maximale Luftmenge, die der Ventilator bewegen kann (m³/min).
P (Leistungsaufnahme)
Der Stromverbrauch des Ventilators in Watt.
LWA (Schallleistungspegel)
Die Geräuschentwicklung des Ventilators in Dezibel.

Abbildungen und Diagramme

  • Fig.1: Montage der Standfüße bei Modellen mit Kreuzfuß.
  • Fig.2: Montage der Basis bei Modellen mit Rundfuß.
  • Fig.3: Verwendung des Tragegriffs an der Oberseite des Geräts.

Modellkompatibilität

  • Einige Zubehörteile sind nur für die Modelle GRECO 16C / GRECO 16CR ELEGANCE verfügbar.
  • Wenn Teile in der Verpackung fehlen, prüfen Sie, ob sie sich im Inneren des Standrohrs (R) befinden.
