Bedienungsanleitung für Holmes 16-Zoll (40 cm) oszillierenden Standventilator HASF1515

Erfahren Sie, wie Sie Ihren Holmes 16-Zoll (40 cm) Standventilator (Modelle HASF1515, HASF1516) sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Montage, Geschwindigkeitsregelung...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Holmes Standventilator (HASF1515/HASF1516) ist ein oszillierendes Gerät mit drei Geschwindigkeitsstufen. Er verfügt über eine Überlastungssicherung im Stecker und kann durch Entfernen der Verlängerungsstange auch als Bodenventilator genutzt werden. S. 1, 2

Wichtigste Schritte

  • Montage des Ventilatorkopfes S. 2
  • Sicherungswechsel am Stecker S. 2

Erste Inbetriebnahme

  • Stellen Sie den Ventilator auf eine ebene Fläche, schließen Sie ihn an eine 120V-Steckdose an und wählen Sie die gewünschte Geschwindigkeit (I, II, III). S. 2

Probleme und Lösungen

Ventilator funktioniert nicht

Prüfen Sie die Sicherung im Stecker und ersetzen Sie diese bei Bedarf durch eine 5A, 125V Sicherung.

S. 2

Wartung und Reset

  • Reinigung: Mit weichem, feuchtem Tuch abwischen. Keine Lösungsmittel verwenden. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Sicherung 5 Amp, 125 Volt Spezifikation der austauschbaren Sicherung im Stecker. S. 2

Wo es im PDF steht

  • Reinigung, Lagerung, Garantie S. 1
  • Sicherheit, Montage, Bedienung, Wartung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fig 2: Neigungseinstellknopf Seite 2 Fig 3: Sicherungswechsel am Stecker Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Holmes Standventilatoren der Modelle HASF1515 und HASF1516. Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Es verfügt über eine Oszillationsfunktion, drei Geschwindigkeitsstufen und eine einstellbare Neigung. Im Stecker befindet sich eine austauschbare Überlastungssicherung.

Sicherheitshinweise

  • Vor der Reinigung oder Montage immer den Netzstecker ziehen.
  • Das Gerät nicht im Freien verwenden.
  • Nicht in der Nähe von offenen Flammen oder Heizgeräten aufstellen.
  • Das Netzkabel nicht unter Teppichen verlegen oder in Laufwegen platzieren.
  • Bei Beschädigungen am Kabel oder Stecker das Gerät nicht weiter betreiben.
  • Das Gerät darf nicht mit Wasser in Berührung kommen (außer bei der Reinigung mit einem leicht feuchten Tuch).

Montageanleitung

Stangenmontage: Setzen Sie die Verlängerungsstange in den Sockel ein und befestigen Sie diese mit der Stangenschraube.

Ventilatorkopf-Montage:

  1. Platzieren Sie das hintere Gitter auf der Motorwelle, sodass die Kerben in die Stifte am Motorgehäuse greifen.
  2. Sichern Sie das hintere Gitter mit der Befestigungsmutter (im Uhrzeigersinn festziehen).
  3. Schieben Sie das Ventilatorblatt auf die Motorwelle und sichern Sie es mit der Blattkappe (gegen den Uhrzeigersinn festziehen).
  4. Bringen Sie das vordere Gitter an, richten Sie das Holmes-Logo horizontal aus und befestigen Sie das Gitter mit der Schraube an der Unterseite.

Bedienung

Stellen Sie den Ventilator auf eine trockene, ebene Fläche und schließen Sie ihn an eine 120V-Steckdose an. Die Geschwindigkeit wird über den Drehknopf am Motorgehäuse eingestellt (OFF, I - LOW, II - MEDIUM, III - HIGH). Die Oszillation wird durch Drücken des Oszillationsknopfes gestartet und durch Hochziehen gestoppt.

Einstellungen und Anpassungen

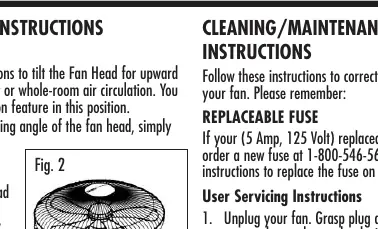

Neigungseinstellung: Lösen Sie den Neigungseinstellknopf, bringen Sie den Ventilatorkopf in die gewünschte Position und ziehen Sie den Knopf wieder fest.

Fig 2: Neigungseinstellknopf
Fig 2: Neigungseinstellknopf

Bodenventilator-Umwandlung: Um den Standventilator als Bodenventilator zu nutzen, entfernen Sie die Verlängerungsstange und befestigen Sie den Ventilatorkopf direkt am Sockel.

Reinigung und Wartung

Verwenden Sie zur Reinigung ein weiches, leicht feuchtes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel wie Benzin oder Verdünner. Achten Sie darauf, dass kein Wasser in das Motorgehäuse gelangt.

Sicherungswechsel

Wenn der Ventilator nicht funktioniert, kann die Sicherung im Stecker durchgebrannt sein. Ziehen Sie den Stecker, schieben Sie die Abdeckung am Stecker auf und entnehmen Sie die Sicherung mit einem kleinen Schraubendreher. Ersetzen Sie diese nur durch eine 5 Amp, 125 Volt Sicherung.

Fig 3: Sicherungswechsel am Stecker
Fig 3: Sicherungswechsel am Stecker

Praktische Hilfe

Typische Probleme

Ventilator läuft nicht

Prüfen Sie, ob der Stecker fest sitzt und ob die Sicherung im Stecker intakt ist.

Sicherung ist durchgebrannt

Stecker ziehen, Sicherungsabdeckung am Stecker aufschieben, Sicherung (5A, 125V) mit einem Schraubendreher entnehmen und ersetzen.

Vor der Verwendung

  • Alle Verpackungsmaterialien entfernen.
  • Auf trockenem, ebenem Untergrund aufstellen.
  • Sicherstellen, dass der Geschwindigkeitsregler auf OFF steht.
  • Vor dem ersten Gebrauch auf vollständige Montage prüfen.

Technische Daten in der Praxis

5 Amp, 125 Volt
Spezifikation der im Stecker integrierten, austauschbaren Überlastungssicherung.

Abbildungen und Diagramme

  • Fig 1: Zeigt die Montage der Stange, des Ventilatorkopfes und der Gitter.
  • Fig 2: Zeigt den Neigungseinstellknopf am Ventilatorkopf.
  • Fig 3: Zeigt das Öffnen des Sicherungsfachs am Stecker.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht mit externen Geschwindigkeitsreglern (Solid-State) verwenden.
