Bedienungsanleitung für Fanelite 15880-R Ventilator
Erfahren Sie, wie Sie den Fanelite 15880-R Ventilator sicher montieren, bedienen und warten. Diese Anleitung enthält Informationen zur Wandmontage, Fernbedienung, Geschwindigkeitsstufen und Reinigung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fanelite 15880-R ist ein Ventilator mit Fernbedienung, 3 Geschwindigkeitsstufen und Timer-Funktion (1-7h). Er kann als Standventilator oder zur Wandmontage verwendet werden. S. 8, 9, 19
Wichtigste Schritte
- Montage der Standfüße S. 8, 19
- Wandmontage S. 10, 20
Erste Inbetriebnahme
- Stromkabel anschließen, Batterien (AAA) in die Fernbedienung einlegen, Gerät auf ebener Fläche aufstellen. S. 9, 19
Wartung und Reset
- Reinigung: Staubsauger mit geeignetem Aufsatz für Gitter verwenden. Kein Wasser oder Reinigungsmittel nutzen. S. 11, 21
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 70 W | Stromverbrauch | S. 11, 21 |
| Durchmesser | 50 cm | Größe des Ventilators | S. 11, 21 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Bedienung S. 8, 9, 18, 19
- Wandmontage S. 10, 20
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Fanelite 15880-R ist ein Ventilator für den Innenbereich, der sowohl als Standgerät als auch zur Wandmontage geeignet ist. Vor der ersten Inbetriebnahme muss das Gerät vollständig montiert werden. Der Betrieb ist nur in trockenen Räumen gestattet; die Verwendung in der Nähe von Wasser (Dusche, Pool, Badewanne) ist streng untersagt. Das Gerät darf nicht von Kindern oder Personen mit eingeschränkten Fähigkeiten ohne Aufsicht bedient werden.
Produktbeschreibung

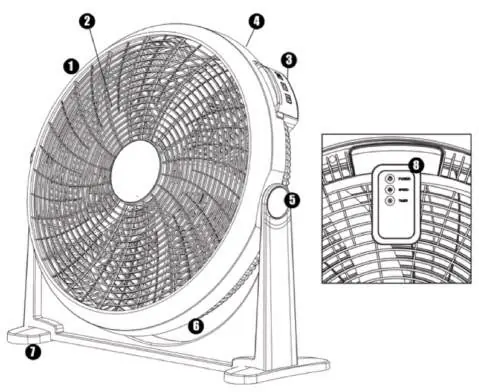

Das Gerät besteht aus folgenden Hauptkomponenten: Frontgitter, Propeller, Bedienfeld, Tragegriff, Neigungsachse, Rückgitter, Standfuß und Fernbedienung.
Erste Schritte und Montage
Standmontage: Setzen Sie das Vorderteil (A) der Füße ein und drücken Sie das Rückteil (B) fest, bis es einrastet.
Wandmontage: Verwenden Sie keine Füße. Markieren Sie die Position an der Wand. Verwenden Sie zwei Schrauben #8 (4x30) und Dübel (nicht im Lieferumfang enthalten). Lassen Sie die Schrauben ca. 1,6 cm aus der Wand ragen, richten Sie die Einkerbungen an der Basis des Ventilators an den Schrauben aus und hängen Sie das Gerät ein. Ziehen Sie die Schrauben zur Sicherung fest.
Bedienung
Der Ventilator kann über das Bedienfeld am Gerät oder die Fernbedienung gesteuert werden:
- Ein/Geschwindigkeit: Drücken Sie die ON/SPEED-Taste, um den Ventilator einzuschalten und zwischen 3 Geschwindigkeitsstufen (1-langsam, 2-mittel, 3-schnell) zu wählen.
- Timer: Drücken Sie die TIMER-Taste, um den Ventilator so einzustellen, dass er sich automatisch nach 1 bis 7 Stunden ausschaltet. Jeder Tastendruck erhöht die Zeit um eine Stunde.
- Aus: Drücken Sie die OFF-Taste.
- Neigungswinkel: Der Kopf des Ventilators kann manuell vertikal verstellt werden. Führen Sie dies nur durch, wenn das Gerät ausgeschaltet und vom Stromnetz getrennt ist.
Reinigung und Wartung
Reinigen Sie das Gerät mindestens einmal im Monat. Trennen Sie vor der Reinigung immer die Stromversorgung. Verwenden Sie einen Staubsauger mit geeignetem Aufsatz, um Staub von den Gittern zu entfernen. Nutzen Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie kein Wasser oder Reinigungsmittel. Zerlegen Sie den Ventilator nicht zur Reinigung.
Batteriewechsel
Die Fernbedienung benötigt zwei AAA-Batterien. Schieben Sie den Batteriefachdeckel auf der Rückseite nach unten, legen Sie die Batterien unter Beachtung der Polarität ein und schließen Sie den Deckel wieder.
Praktische Hilfe
Typische Probleme
Ventilator läuft nicht
Überprüfen Sie, ob das Netzkabel fest in der Steckdose steckt und die Stromversorgung aktiv ist.
Fernbedienung reagiert nicht
Überprüfen Sie, ob die AAA-Batterien korrekt eingelegt sind (Polarität beachten) und ob sie leer sind.
Ungewöhnliche Geräusche oder Geruch
Schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und kontaktieren Sie einen autorisierten Kundendienst.
Vor der Verwendung
- Gerät vollständig zusammenbauen (Füße einrasten).
- Spannung der Steckdose (220-240V) prüfen.
- Batterien in die Fernbedienung einlegen.
- Sicherstellen, dass der Aufstellort trocken und eben ist.
- Prüfen, ob das Netzkabel unbeschädigt ist.
Technische Daten in der Praxis
- Schutzklasse
- Klasse II (doppelt isoliert).
Abbildungen und Diagramme
- Die Abbildung zeigt die Teileübersicht: Frontgitter, Propeller, Bedienfeld, Griff, Neigungsachse, Rückgitter, Standfuß und Fernbedienung.
- Die Montageanleitung zeigt das Einrasten der Standfüße durch Einsetzen des Vorderteils und Drücken des Rückteils.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in feuchten Umgebungen wie Badezimmern oder in der Nähe von Pools verwenden.
- Nicht in geschlossenen Räumen ohne Luftzirkulation verwenden.
