Bedienungsanleitung für Lindy 100m 2 Port USB 2.0 Cat.6 Extender (No. 43408)
Schnelle Hilfe und Bedienungsanleitung für den Lindy 100m 2 Port USB 2.0 Cat.6 Extender (No. 43408). Erfahren Sie, wie Sie den Extender installieren, die PoC-Funktion nutzen und USB-Geräte über bis zu 100 Meter anschließen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Lindy 100m 2 Port USB 2.0 Cat.6 Extender ermöglicht die Verlängerung von USB-Verbindungen um bis zu 100 Meter über ein Cat.6-Netzwerkkabel. Das Gerät unterstützt die bidirektionale Power over Cable (PoC)-Funktionalität, wodurch nur ein einziges Netzteil entweder am Sender oder am Empfänger benötigt wird. Bitte beachten Sie, dass das Cat.6-Netzwerkkabel nicht im Lieferumfang enthalten ist.
Sicherheitshinweise
- Öffnen Sie niemals das Produkt oder das Netzteil, da keine vom Benutzer zu wartenden Teile enthalten sind.
- Verwenden Sie das Gerät nur in Innenräumen und setzen Sie es weder Wasser noch Feuchtigkeit aus.
- Stellen Sie sicher, dass die mitgelieferten Länderadapter fest am Netzteil eingerastet sind, bevor Sie es in die Steckdose stecken.
- Verwenden Sie keine beschädigten Kabel.
- Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.
Lieferumfang
- Sender-Einheit (TX) mit Montagehalterung
- Empfänger-Einheit (RX) mit Montagehalterung
- USB 2.0 A/B-Kabel (ca. 90 cm)
- Multi-Country Netzteil (12VDC 3A)
- Bedienungsanleitung
Installation
- Verbinden Sie die Sender-Einheit (TX) mit dem beiliegenden USB 2.0-Kabel Typ A auf B mit Ihrem Computer.
- Platzieren Sie die Empfänger-Einheit (RX) in der gewünschten Entfernung (bis zu 100 m) in der Nähe Ihrer USB-Geräte.
- Schließen Sie das mitgelieferte Netzteil entweder an den Sender oder den Empfänger an.
- Verbinden Sie Sender und Empfänger über ein Cat.5e/6 (oder höher) Netzwerkkabel (nicht im Lieferumfang enthalten).
- Der Extender ist nun betriebsbereit und Sie können Ihre USB-Geräte anschließen.
Technische Daten
- Schnittstellen Sender (TX): 1x USB 2.0 Typ B (Eingang), 1x RJ45 (Ausgang), 5.5/2.5mm DC-Buchse
- Schnittstellen Empfänger (RX): 1x RJ45 (Eingang), 2x USB 2.0 Typ A (Ausgang)
- Reichweite: Bis zu 100 Meter über Cat.5e/6 oder höher
- Betriebstemperatur: 0°C bis 40°C
- Lagertemperatur: -20°C bis 60°C
- Luftfeuchtigkeit: 20 - 90% RH (nicht kondensierend)
Entsorgung
Das Gerät unterliegt der WEEE-Richtlinie. Bitte entsorgen Sie das Produkt gemäß den nationalen Gesetzen für Elektro- und Elektronikaltgeräte. Altgeräte dürfen nicht in den Hausmüll gelangen.
Praktische Hilfe
Typische Probleme
Keine Verbindung zwischen Sender und Empfänger
Überprüfen Sie, ob das Cat.6-Netzwerkkabel fest sitzt und ob das Netzteil korrekt an einer der Einheiten angeschlossen ist.
USB-Geräte werden nicht erkannt
Stellen Sie sicher, dass der Sender korrekt mit dem USB-Port des Computers verbunden ist und die Power-LEDs an beiden Einheiten leuchten.
Vor der Verwendung
- Cat.6-Netzwerkkabel (nicht enthalten) bereitstellen.
- Passenden Länderadapter am Netzteil anbringen.
- Sender und Empfänger an den Zielorten positionieren.
- USB-Kabel für die Verbindung zum PC bereithalten.
Technische Daten in der Praxis
- PoC (Power over Cable)
- Stromversorgung wird über das Netzwerkkabel übertragen; es ist nur ein Netzteil an einer der beiden Einheiten erforderlich.
Abbildungen und Diagramme

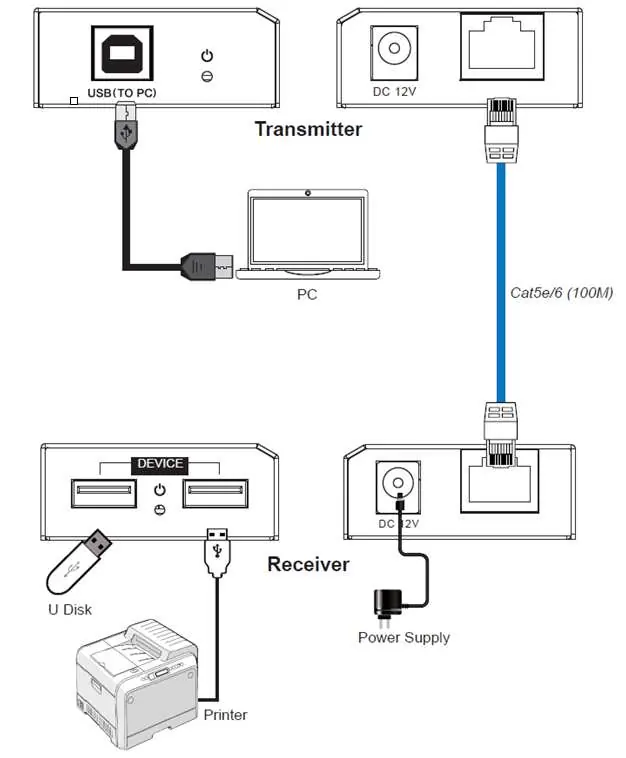

- Das Diagramm zeigt die Verbindung vom PC zum Sender, die Netzwerkkabelverbindung zum Empfänger und den Anschluss der USB-Geräte am Empfänger.
Modellkompatibilität
- Kompatibel mit allen gängigen Betriebssystemen mit USB-Unterstützung.
- Empfohlen wird die Verwendung von Patchkabeln mit starren Adern für beste Performance.
