Bedienungsanleitung für USB-Extender Icron USB 2.0 Ranger 2204

Wichtige Informationen aus der Anleitung

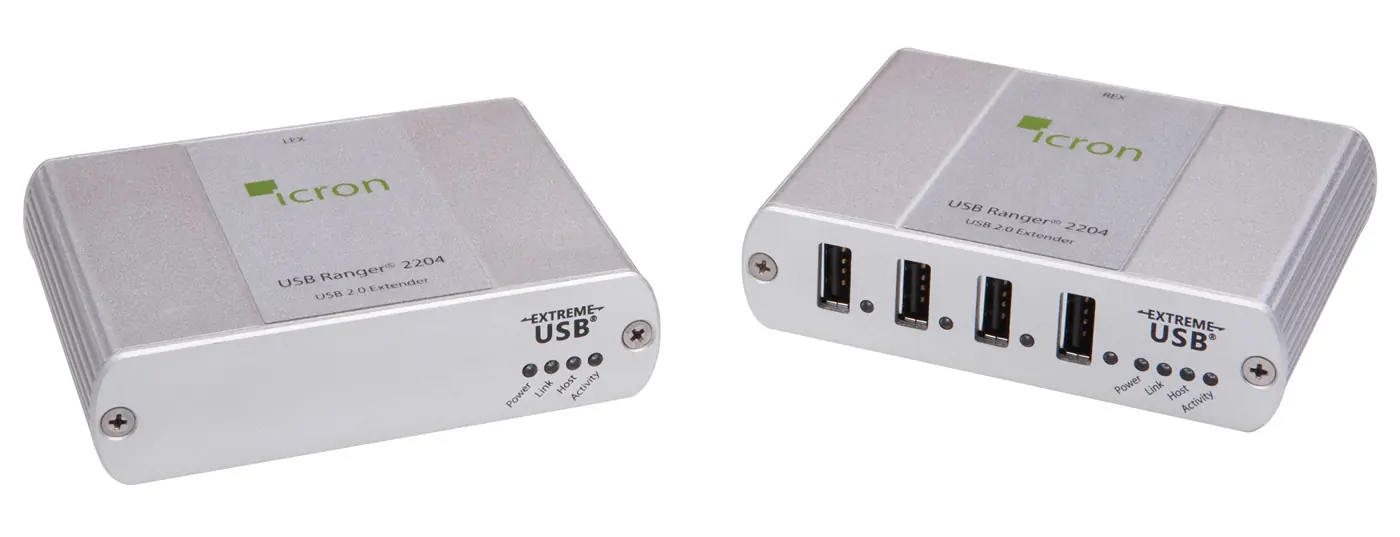

Der Icron USB 2.0 Ranger 2204 ist ein System zur Verlängerung von USB-Signalen über eine Distanz von bis zu 100 Metern mittels Cat 5e-Kabel. Das System besteht aus zwei Einheiten: der LEX-Einheit (Local Extender), die mit dem Computer verbunden wird, und der REX-Einheit (Remote Extender), an die USB-Geräte angeschlossen werden. Das System ist Plug-and-Play-fähig und erfordert keine Softwaretreiber.

Produktbeschreibung

LEX-Einheit (Local Extender): Verbindet sich direkt mit dem Host-Computer über ein USB-Kabel. Die Stromversorgung erfolgt in der Regel über den USB-Port des Computers.

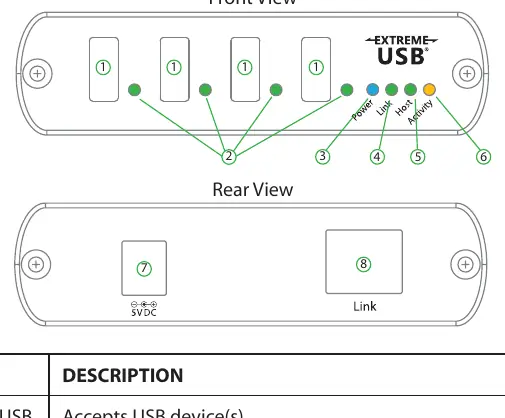

REX-Einheit (Remote Extender): Bietet vier USB-Typ-A-Anschlüsse für Peripheriegeräte. Diese Einheit benötigt ein externes Netzteil, um die angeschlossenen USB-Geräte mit Strom zu versorgen (bis zu 500mA pro Port).

Installation

Vorbereitung: Stellen Sie sicher, dass ein Cat 5e-Kabel (oder besser) mit RJ45-Steckern zwischen den beiden Standorten verlegt ist. Die maximale Länge beträgt 100 Meter.

Installation der LEX-Einheit: Platzieren Sie die Einheit in der Nähe des Computers und verbinden Sie sie mit dem mitgelieferten USB-Kabel mit einem USB-Port des Host-Computers.

Installation der REX-Einheit: Platzieren Sie die Einheit in der Nähe der USB-Geräte. Schließen Sie das mitgelieferte Netzteil an eine Steckdose und an die REX-Einheit an.

Verbindung: Verbinden Sie die LEX- und REX-Einheiten mit dem Cat 5e-Kabel über die jeweiligen Link-Ports (RJ45).

Überprüfung der Installation

Nach dem Anschluss sollten die Power-, Host- und Link-LEDs an beiden Einheiten leuchten. Die Activity-LED sollte blinken. Überprüfen Sie im Geräte-Manager (Windows) oder System Profiler (Mac), ob der Ranger 2204 als Generic USB Hub erkannt wird.

Fehlerbehebung

Alle LEDs am LEX-Gerät sind aus: Prüfen Sie die USB-Verbindung zum Host-Computer. Versuchen Sie einen anderen USB-Port.

Alle LEDs am REX-Gerät sind aus: Prüfen Sie, ob das Netzteil korrekt angeschlossen und die Steckdose aktiv ist.

Link-LEDs sind aus: Das Cat 5e-Kabel ist möglicherweise defekt oder nicht korrekt angeschlossen. Stellen Sie sicher, dass ein durchgehendes Kabel ohne Crossover verwendet wird.

Gerät wird nicht erkannt: Trennen Sie den Ranger 2204 vom Computer, schließen Sie das USB-Gerät direkt am Computer an, um dessen Funktion zu prüfen. Aktualisieren Sie ggf. Chipsatz-Treiber des Computers.

Technische Daten

• Reichweite: Bis zu 100m über Cat 5e-Kabel.
• USB-Unterstützung: USB 1.1 und 2.0.
• Stromversorgung REX: 5V DC, 3A Netzteil (500mA pro Port).
• Betriebstemperatur: 0°C bis 50°C.
• Gehäuse: Silber eloxiertes Aluminium.
