Bedienungsanleitung für Icron USB 2.0 Ranger 2312 USB-Extender

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellstartanleitung für das Icron USB 2.0 Ranger 2312 System. Es ermöglicht die Verlängerung von USB 2.0-Signalen über eine Distanz von bis zu 100 Metern mittels CAT 5e/6/7-Kabel. Stellen Sie vor der Installation sicher, dass alle erforderlichen Treiber für Ihre USB-Geräte auf dem Computer installiert sind.

Lieferumfang

• USB 2.0 Ranger 2312 LEX (Local Extender)
• USB 2.0 Ranger 2312 REX (Remote Extender)
• USB 2.0 Kabel
• Netzteil
• Länderspezifisches Netzkabel
• Schnellstartanleitung

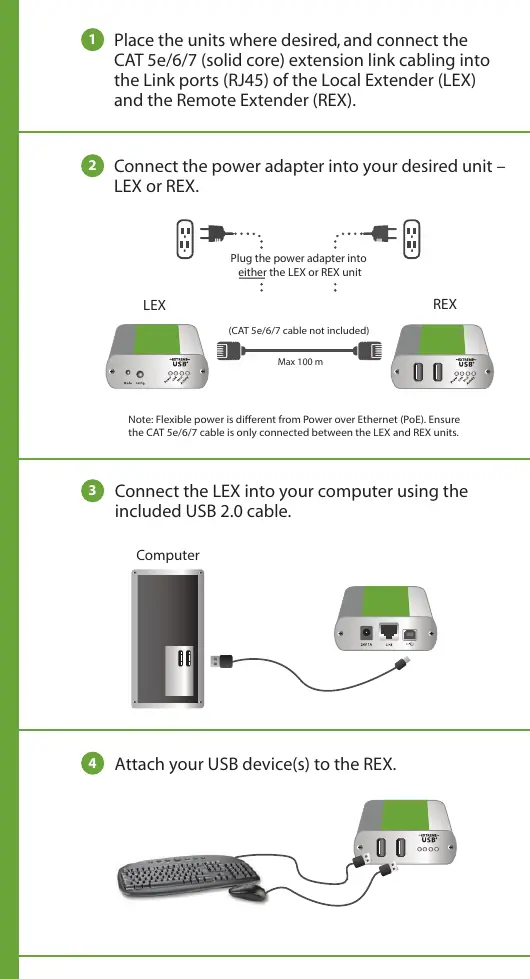

Installation und Anschluss

1. Platzieren Sie die Einheiten am gewünschten Ort.
2. Verbinden Sie das CAT 5e/6/7-Kabel (Solid Core) mit den Link-Ports (RJ45) des Local Extender (LEX) und des Remote Extender (REX). Die maximale Kabellänge beträgt 100 Meter.
3. Schließen Sie das Netzteil an eine der beiden Einheiten (LEX oder REX) an.
4. Verbinden Sie den LEX über das mitgelieferte USB 2.0-Kabel mit Ihrem Computer.
5. Schließen Sie Ihre USB-Geräte an den REX an.

Wichtige Hinweise

Das System unterstützt "Flexible Power", was bedeutet, dass das Netzteil entweder am LEX oder am REX angeschlossen werden kann. Dies ist nicht mit Power over Ethernet (PoE) zu verwechseln. Das CAT 5e/6/7-Kabel darf nur zwischen den LEX- und REX-Einheiten verbunden werden.

Lagerung und Sicherheit

Das Gerät sollte bei Nichtgebrauch an einem trockenen Ort bei Temperaturen zwischen -20°C und 70°C gelagert werden. Öffnen Sie niemals das Gehäuse, da dies zu Schäden führt und die Garantie erlischt. Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Support und Garantie

Für technischen Support besuchen Sie www.icron.com/support. Die vollständige Bedienungsanleitung finden Sie online unter www.icron.com/2312. Im Falle eines Defekts innerhalb der zweijährigen Garantiezeit müssen Sie Icron kontaktieren, um eine RMA-Nummer (Return Material Authorization) zu erhalten, bevor Sie das Produkt einsenden.
