Bedienungsanleitung für Icron Raven 3301 USB-Extender

Wichtige Informationen aus der Anleitung

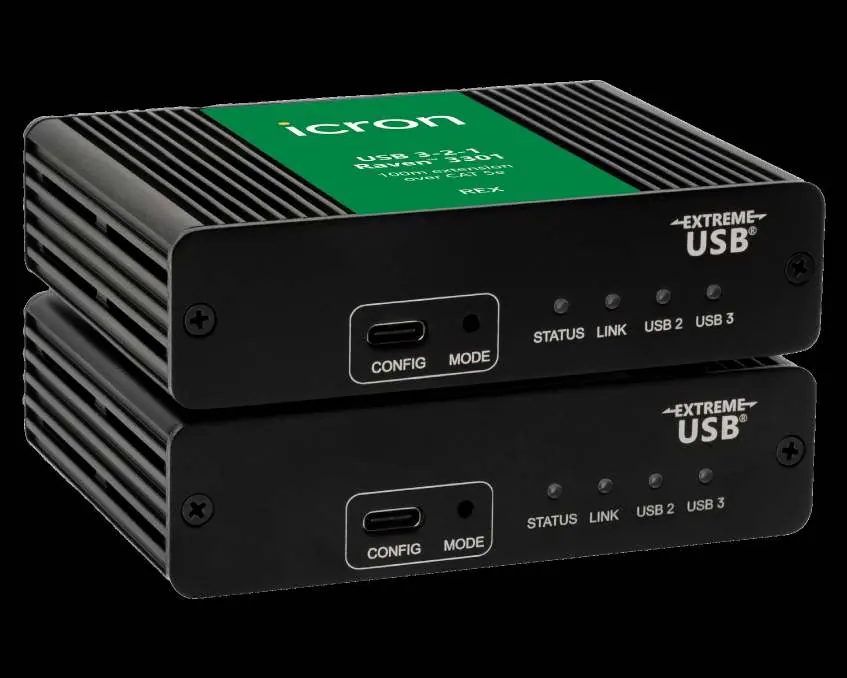

Der Icron Raven 3301 ist ein USB 3-2-1 Extender-System, das USB 3.2 Gen 1, USB 2.0 und USB 1.1 Geräte über eine Distanz von bis zu 100 Metern mittels eines einzelnen CAT 5e-Kabels verlängert. Das System besteht aus zwei Einheiten: dem LEX (Local Extender) und dem REX (Remote Extender).

Produktinhalt

• Raven 3301 LEX (Local Extender)
• Raven 3301 REX (Remote Extender)
• 5V DC 4A Netzteil
• Länderspezifisches Netzkabel
• Garantie- und Konformitätsunterlagen

Installation

Stellen Sie vor der Installation sicher, dass alle erforderlichen Treiber für Ihre USB-Geräte auf dem Host-Computer installiert sind.

Schritte zur Installation

1. Platzieren Sie die Extender an den gewünschten Standorten.
2. Verbinden Sie das CAT 5e-Kabel mit den Link-Ports (RJ45) an LEX und REX.
3. Verbinden Sie den LEX mit dem Computer über ein USB-C-Kabel.
4. Schließen Sie das REX-Netzteil an eine Steckdose an und verbinden Sie es mit dem REX.
5. Schließen Sie Ihre USB-Geräte an den REX an.

Verkabelungsrichtlinien

Für eine optimale Leistung wird die Verwendung von abgeschirmten oder folierten CAT 5e-Kabeln empfohlen. Die maximale Gesamtlänge beträgt 100 Meter. Achten Sie darauf, das Kabel nicht in der Nähe von Störquellen wie Stromleitungen oder Leuchtstofflampen zu verlegen.

Montageoptionen

Das Gehäuse verfügt über vier vorgebohrte Löcher für die Montage:

• Option 1: USB Extender Mounting Kit (separat erhältlich).
• Option 2: Direkte Oberflächenmontage. Markieren Sie die Bohrlöcher (Abstand 42,0 mm x 88,5 mm) und verwenden Sie M2.5-Schrauben. Achten Sie darauf, eine Einschraubtiefe von 10 mm nicht zu überschreiten.

Fehlerbehebung

Die LEDs an den Einheiten geben Auskunft über den Systemstatus:

• Status LED: Leuchtet dauerhaft bei normalem Betrieb. Blinkt bei Systemstart oder Temperaturwarnung.
• Link LED: Leuchtet dauerhaft, wenn eine Verbindung zwischen LEX und REX besteht.
• USB 2 / USB 3 LED: Leuchtet bei aktiver Verbindung. Blinkt im Standby-Modus.

Wenn die Link-LEDs aus sind, prüfen Sie das CAT 5e-Kabel. Wenn die USB-Geräte nicht erkannt werden, stellen Sie sicher, dass der LEX an einen USB 3-Port des Computers angeschlossen ist.

Technische Daten

• Reichweite: Bis zu 100 m über CAT 5e.
• USB-Unterstützung: USB 3.2 Gen 1, USB 2.0, USB 1.1 (bis 5 Gbps).
• Stromversorgung: 5V DC 4A (REX).
• Betriebstemperatur: 0°C bis 40°C.
